Une maintien en rotation représente un ressort en rotation discret ou continu autour de l’axe longitudinal d’une barre.
RFEM 5 et RSTAB 8

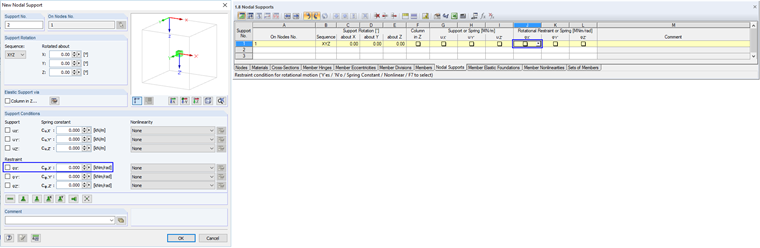

Un maintien en rotation discret (ressort en rotation ponctuel) peut être inséré via le menu « Insérer » → « Données du modèle » → « Appuis nodaux » → « Botie de dialogue » / « Graphique » (à gauche sur l’image) ou via le bouton correspondant dans une boite de dialogue ou de manière tabulaire (à droite sur l’image).
De manière analogue, un maintien en rotation continu (ressort en rotation continu) peut être définie via le menu « Insérer V → « Données du modèle » → « Maintien en rotation » → « Boite de dialogue » ou de manière tabulaire.
Entrée dans RF-/STEEL EC3 et RF-/FE-LTB

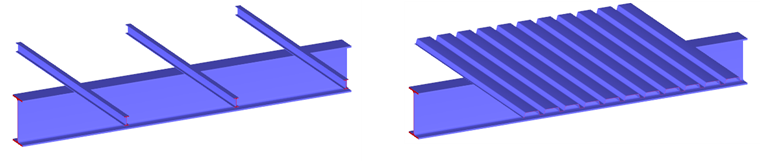

La rotation des poutres sensibles au déversement peut être entravée par des poutres disposées transversalement (à gauche sur l’image) ou des plaques (à droite sur l’image), en fonction de la formation des assemblages (voir l’image Maintien en rotation discret/continu). Celles-ci agissent comme des ressorts rotatifs ponctuels (poutres) ou comme des ressorts rotatifs continus (plaques).

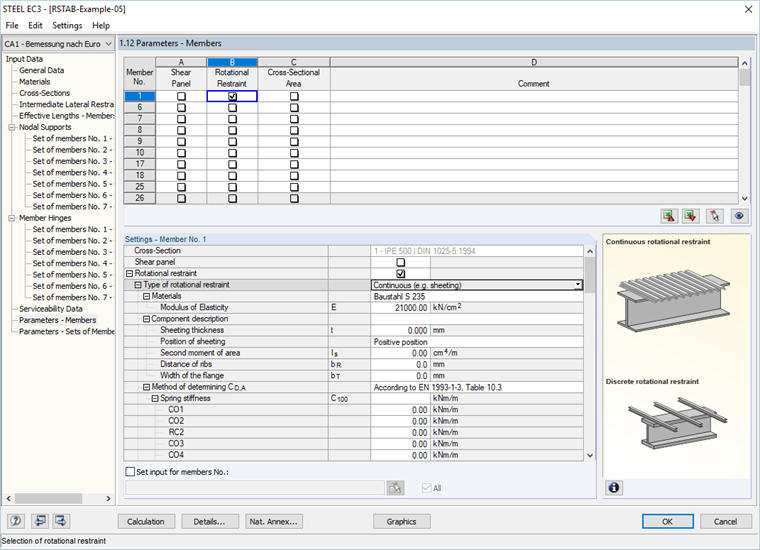

Dans RF-/STEEL EC3, le maintien en rotation peut être défini dans la fenêtre « Paramètres des barres » ou « Paramètres des ensembles de barres ». Pour cela, cochez la case « Maintien en rotation ». Les paramètres de maintien en rotation doivent ensuite être entrés dans les réglages. Le ressort en rotation peut être défini manuellement ou calculé à partir des paramètres de la maintien en rotation discret ou continu.

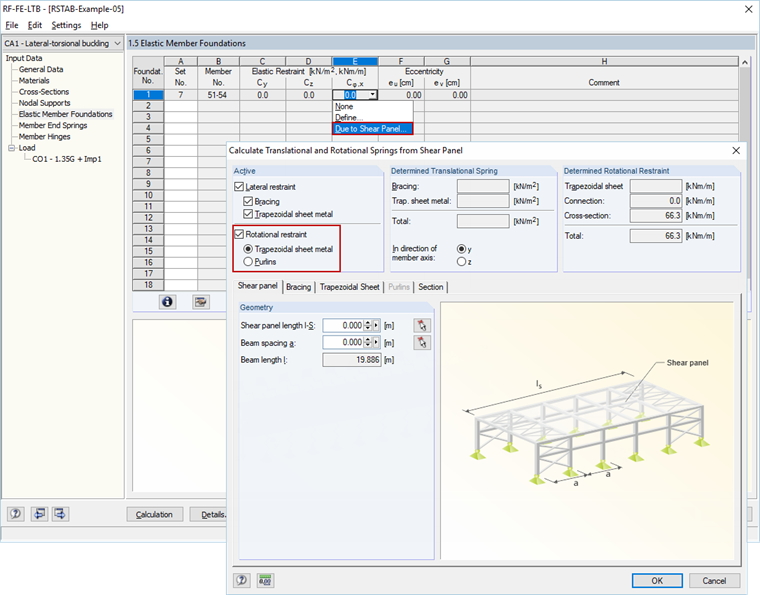

Dans RF-/FE-LTB, le maintien en rotation peut être défini dans la fenêtre « Appui élastique de barre ». Le ressort en rotation peut être défini manuellement ou calculé à partir des paramètres du maintien en rotation discret ou continu.
RFEM 6 et RSTAB 9

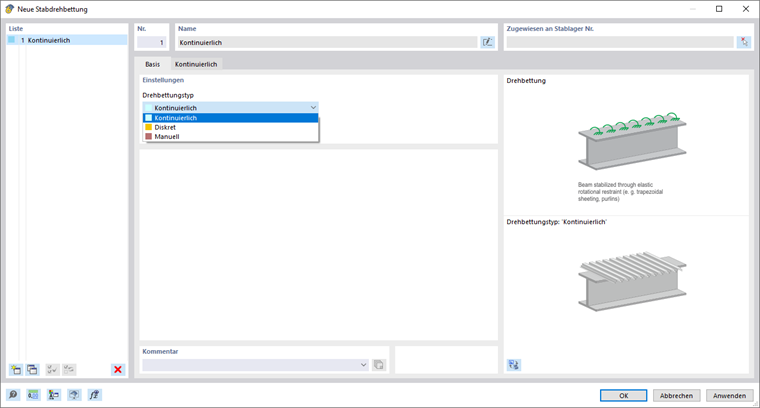

Un maintien en rotation discret (ressort en rotation ponctuel) ou un maintien en rotation continu peut être défini via le menu « Insérer » → « Types pour les barres » → « Maintiens en rotation de barre » → « Boite de dialogue ». Dans la boite de dialogue, sélectionnez Nouveau maintien en rotation de barre, pour choisir le type de maintien en rotation présent – continu, discret ou manuel.

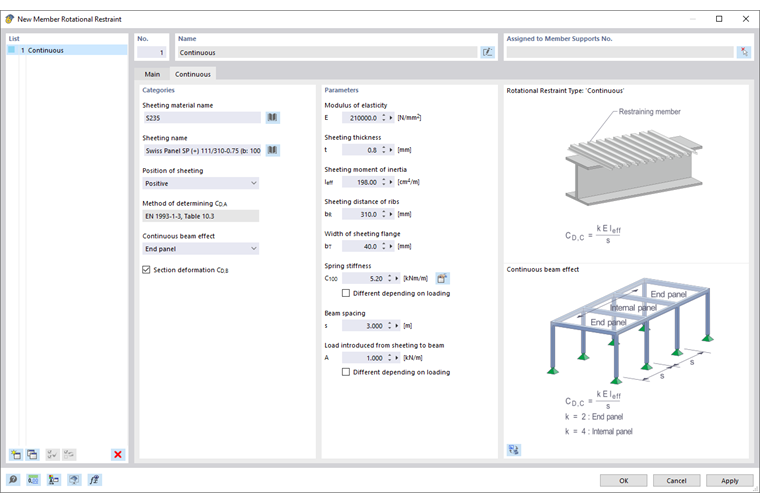

Définissez ensuite dans le deuxième onglet les propriétés du maintien en rotation.
