Funkcje
Właściwości płyty określają jej kształt i możliwe do przeniesienia siły.
Kształt jest płaski, a możliwe do przeniesienia siły to głównie siły osiowe w kierunku płaszczyzny powierzchni. Siły tnące i momenty zginające nie są brane pod uwagę.

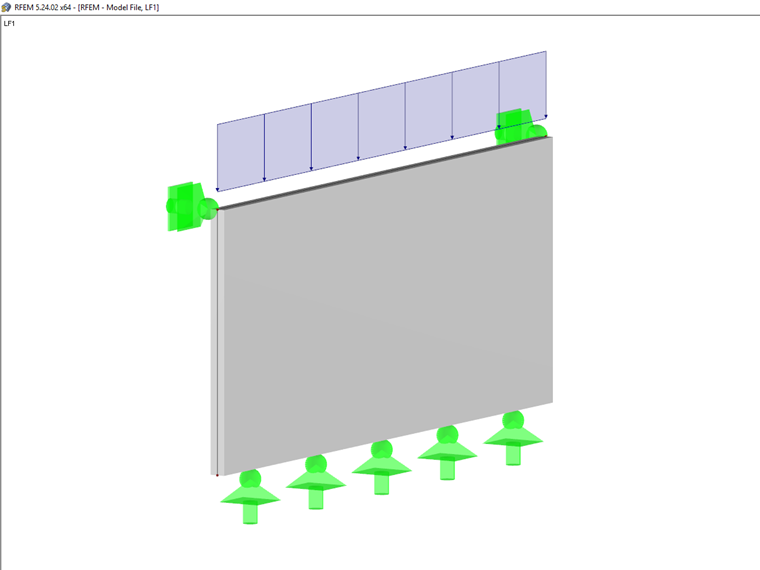

Przykładem konstrukcji płytowej jest konstrukcja powierzchniowa składająca się z paneli ściennych przenoszących siły poziome w swojej płaszczyźnie (zdjęcie 01) lub płyt stropowych przenoszących siły poziome w swojej płaszczyźnie.
Aplikacja
Płyty są często stosowane w budynkach mieszkalnych, a także w budownictwie ogólnym, zwykle w postaci ścian.
Z jednej strony ściany służą do przenoszenia na fundament wszystkich obciążeń pionowych w postaci sił osiowych; z drugiej strony zapewniają poziome usztywnienie całej konstrukcji.
Dlatego też większość budynków jest projektowana konstrukcyjnie w taki sposób, aby ściany usztywniające zapewniały stabilność konstrukcji na wszelkie obciążenia poziome, takie jak wiatr lub trzęsienie ziemi.
Ponieważ płyty (ścianne) przejmują siły tylko w swojej płaszczyźnie, linie oddziaływania wszystkich ścian w rzucie konstrukcyjnym muszą przecinać się w co najmniej dwóch punktach, aby zapewnić stateczność całej konstrukcji.
Najprostszym przykładem jest garaż składający się z trzech ścian. Rzut ma kształt litery U, a linie działania płyt ściennych, czyli sił poziomych działających na ściany, przecinają się w dwóch punktach.

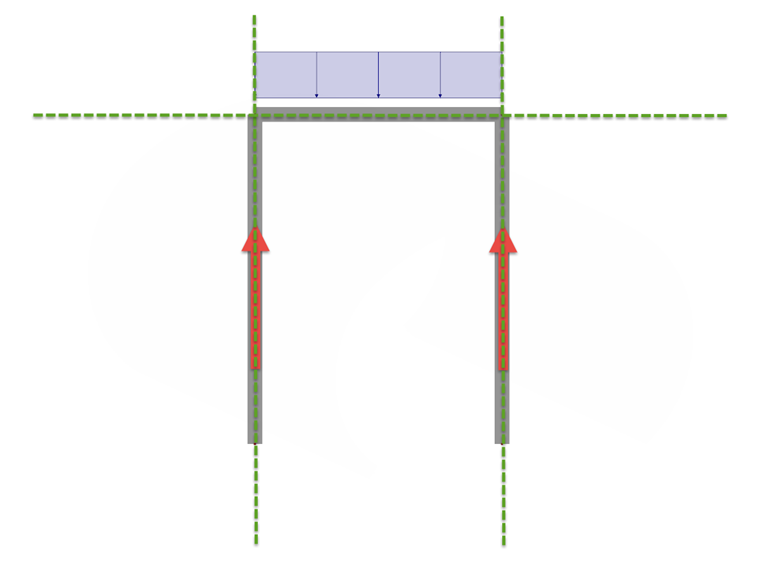

Rysunek 02 przedstawia obciążenie poziome w kierunku dwóch równoległych do siebie ścian. W tym przypadku system zachowuje się jak belka jednoprzęsłowa, dzięki czemu ściana poprzeczna nie przenosi sił w przeciwnym kierunku.

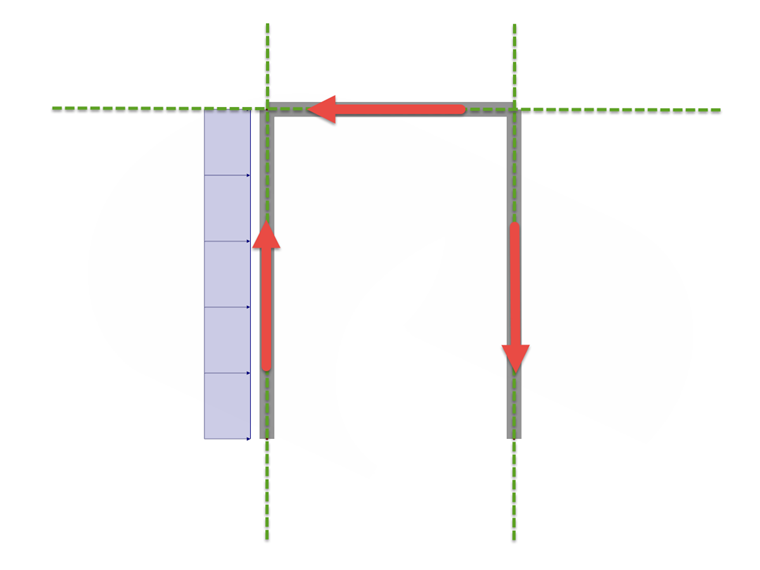

Na rys. 03 obciążenie zewnętrzne działa w kierunku pojedynczej ściany poprzecznej, a tym samym przejmuje całe obciążenie. Wynikający z tego obrót systemu konstrukcyjnego musi zostać skompensowany przez pozostałe dwie ściany.
Płyty działają głównie jak płyty, ale konieczne jest uwzględnienie efektu płyty w celu przeniesienia/połączenia poziomych obciążeń zewnętrznych.
Płyty w RFEM i RSTAB
W programie RFEM ściany i płyty stropowe można modelować jako powierzchnie z definicji lub symulować za pomocą połączenia węzłowego.
Oprogramowanie do analizy konstrukcji ramowych RSTAB zapewnia również zaawansowane narzędzia do symulacji płyt.
