Характеристики
Свойства пластины заключаются в ее форме и возможных передаваемых силах.
Форма плоская, в то время как возможные силы, которые необходимо передать, - это в основном осевые силы в направлении плоскости поверхности. Сдвиговые силы и изгибающие моменты не учитываются.

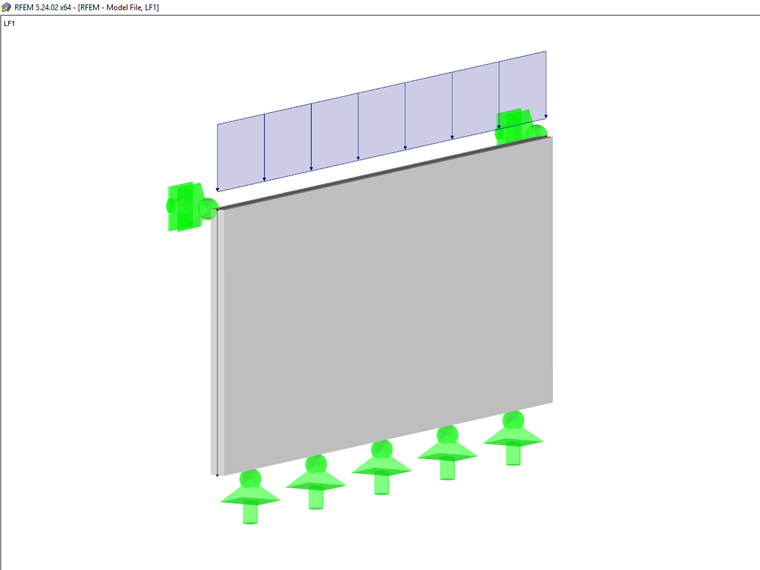

Примером пластинчатой конструкции является поверхностная конструкция, состоящая из стеновых панелей, передающих вертикальные и горизонтальные силы в своей плоскости (Рисунок 01), или потолочных плит, передающих горизонтальные силы в своей плоскости.
Применение
Плиты часто используются в жилых домах, а также в строительстве зданий в целом, обычно в виде стен.
С одной стороны, стены используются для передачи всех вертикальных нагрузок в виде осевых сил на фундамент; с другой - обеспечивают жесткость всей конструкции по горизонтали.
Поэтому большинство зданий конструктивно спроектированы таким образом, что стены, работающие на сдвиг, обеспечивают устойчивость конструкции против всех горизонтальных нагрузок, таких как ветер или землетрясение.
Поскольку (стеновые) плиты поглощают силы только в своей плоскости, линии воздействия всех стен на конструктивном плане основания должны пересекаться по крайней мере в двух точках, чтобы обеспечить устойчивость всей конструкции.
Самым простым примером является гараж, состоящий из трех стен. План грунта имеет U-образную форму, и линии действия стеновых плит, то есть горизонтальные силы стен, пересекаются в двух точках.

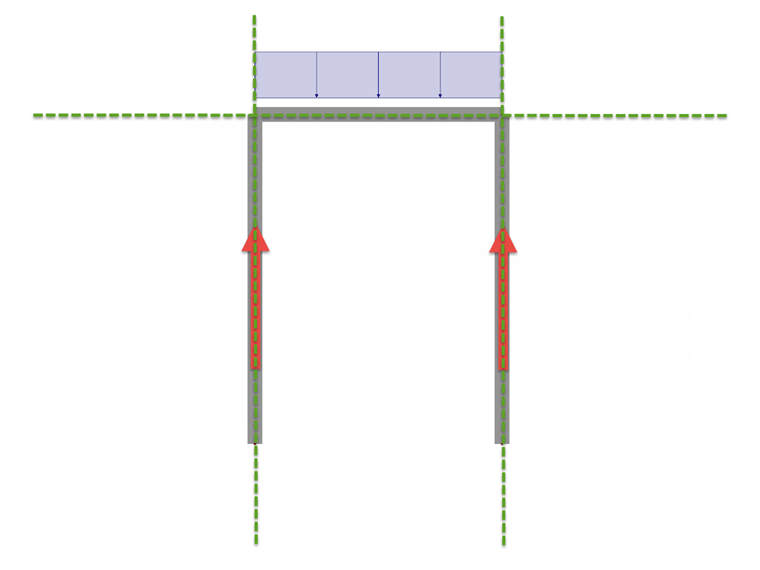

На рисунке 02 показана горизонтальная нагрузка в направлении двух параллельных друг другу стен. В этом случае система действует как однопролетная балка, благодаря чему поперечная стенка не воспринимает никаких сил в другом направлении.

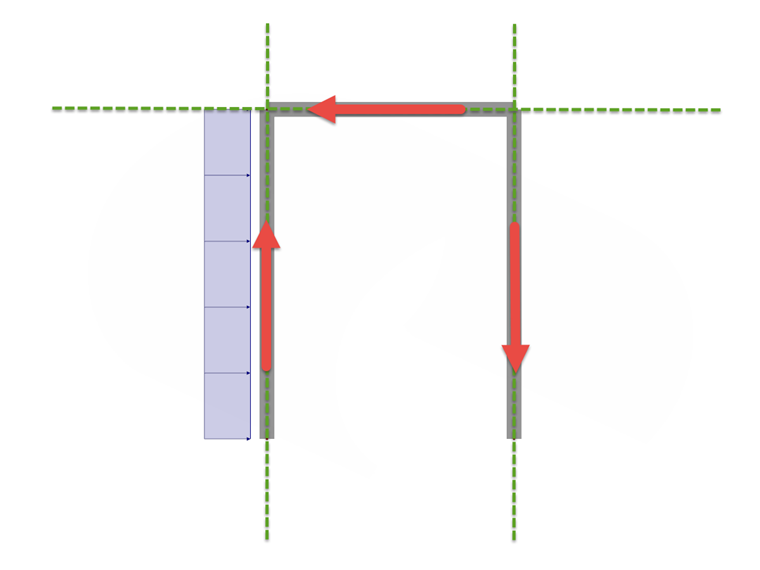

На рисунке 03 внешняя нагрузка действует в направлении одиночной поперечной стены и, таким образом, поглощает всю нагрузку. Результирующий поворот конструктивной системы должен быть компенсирован двумя другими стенами.
Плиты действуют в основном как плиты, но необходимо учитывать эффект плиты для передачи/соединения горизонтальных внешних нагрузок.
Таблички в RFEM и RSTAB
В программе RFEM стены и перекрытия могут быть смоделированы как поверхности по определению или с помощью узловой связи.
Программа для расчета каркасов RSTAB также предоставляет мощные инструменты для моделирования пластин.
