Caratteristiche
Le proprietà della piastra sono nella sua forma e le possibili forze da trasferire.
La forma è planare, mentre le possibili forze da trasferire sono principalmente le forze assiali nella direzione del piano della superficie. Le forze di taglio e i momenti flettenti non sono presi in considerazione.

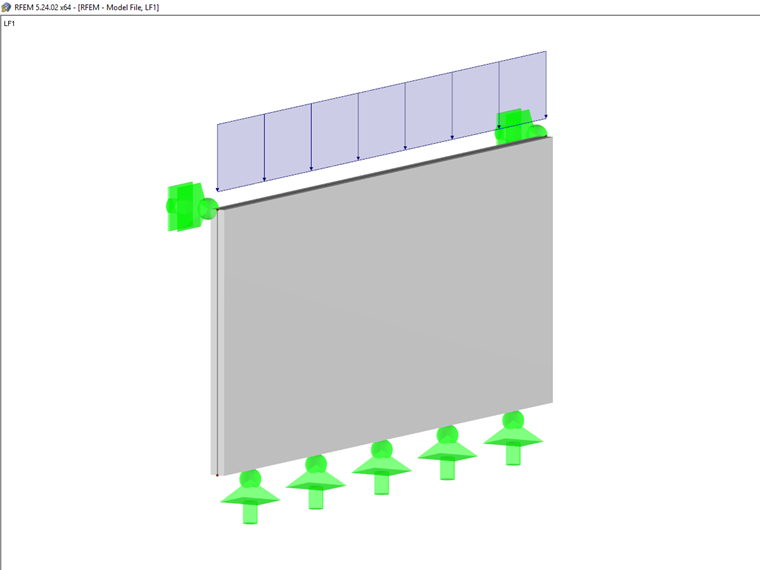

Un esempio di struttura a piastre è una struttura superficiale costituita da pannelli di pareti che trasferiscono le forze verticali e orizzontali nel loro piano (Figura 01) o solai che trasferiscono le forze orizzontali nel loro piano.
Applicazione
Le piastre sono spesso utilizzate negli edifici residenziali e nell'edilizia in generale, solitamente sotto forma di pareti.
Da un lato, le pareti sono utilizzate per trasferire tutti i carichi verticali come forze assiali nella fondazione; dall'altro, garantiscono l'irrigidimento orizzontale dell'intera struttura.
Pertanto, la maggior parte degli edifici è strutturalmente progettata in modo tale che le pareti a taglio forniscano stabilità alla struttura contro tutti i carichi orizzontali, come vento o terremoto.
Poiché le piastre (delle pareti) assorbono solo le forze nel loro piano, le linee d'azione di tutte le pareti nella pianta strutturale del terreno devono intersecare almeno due punti per garantire la stabilità dell'intera struttura.
L'esempio più semplice è un garage composto da tre pareti. La pianta ha una forma a U e le linee d'azione delle piastre di parete, ovvero le forze orizzontali delle pareti, si intersecano in due punti.

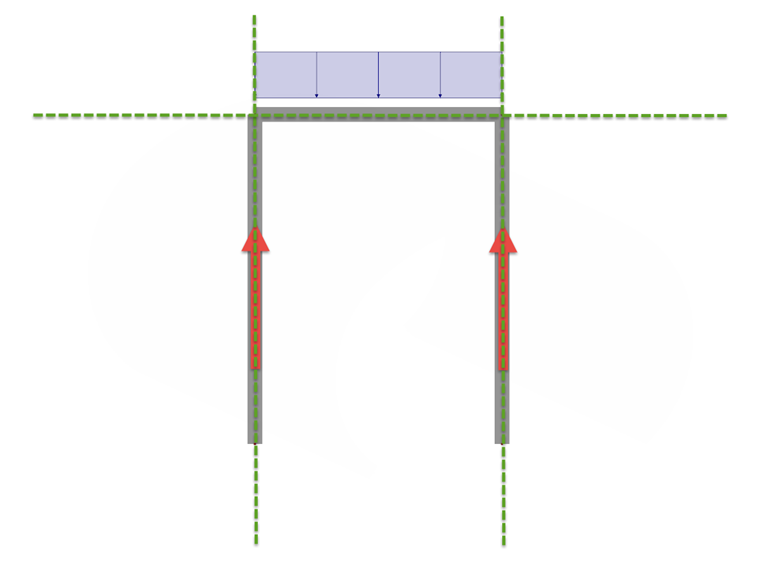

L'immagine 02 mostra il carico orizzontale nella direzione delle due pareti parallele tra loro. In questo caso, il sistema si comporta come una trave a campata singola, per cui la parete trasversale non assorbe forze nell'altra direzione.

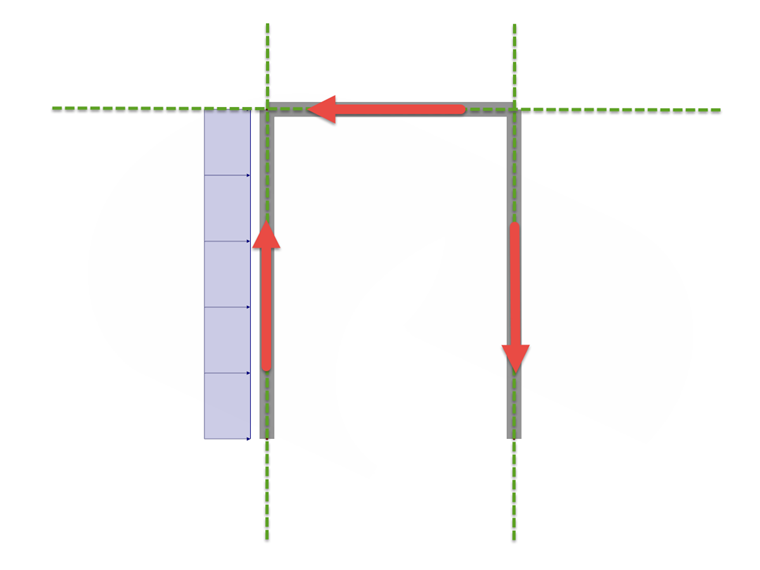

Nell'immagine 03, il carico esterno agisce nella direzione della singola parete trasversale, assorbendo così l'intero carico. La rotazione risultante del sistema strutturale deve essere compensata dalle altre due pareti.
Le solette fungono principalmente da piastre, ma è necessario consentire un effetto piastra per trasferire/accoppiare i carichi esterni orizzontali.
Piastre in RFEM e RSTAB
In RFEM, le pareti e i solai del soffitto possono essere modellati come superfici per definizione o simulati tramite un accoppiamento nodale.
Il software di analisi dei telai strutturali RSTAB fornisce anche potenti strumenti per simulare le piastre.
Vedi anche
- Struttura portante della piastra
- Struttura a guscio
- struttura piana
- Strutture a membrana
