Une charge rectangulaire libre agit comme une charge surfacique constante ou linéairement variable sur une zone rectangulaire librement définissable d'une surface.
Application dans RFEM

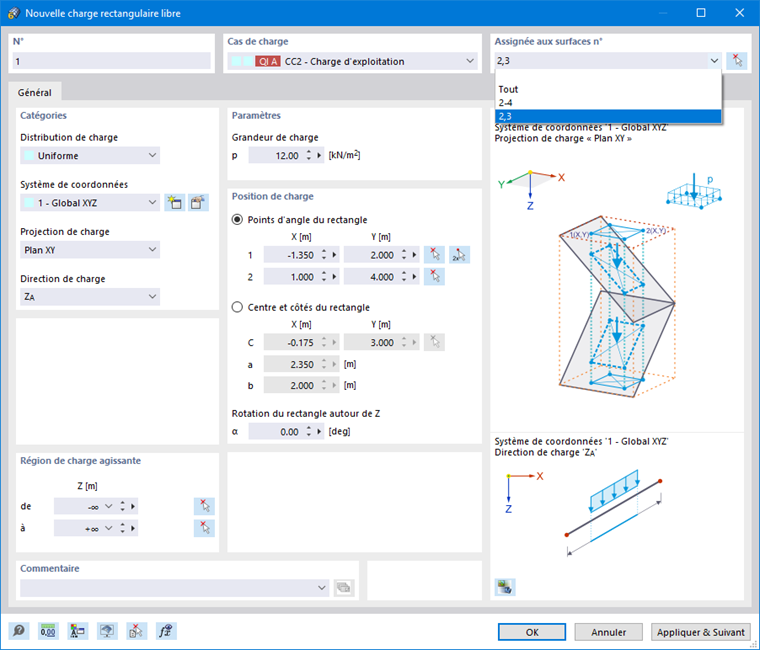

Les charges rectangulaires libres peuvent être insérées et définies dans RFEM via "Insérer" → "Charges" → "Charges rectangulaires libres" → "Dialogue" ou de manière tabulaire.
Dans la liste "Cas de charge", sélectionnez le cas de charge auquel la charge rectangulaire doit être assignée.
Dans la section "Affecté à des surfaces", la portée d'application de la charge peut être contrôlée. Plusieurs options sont disponibles dans la liste :
- "Vide" : La charge n'agit sur aucune surface.
- Tout : La charge est appliquée à toutes les surfaces coupées perpendiculairement au plan de projection à partir des points de charge.
- "Numéro" : La charge agit uniquement sur les surfaces avec les numéros spécifiés.
Dans la liste 'Distribution de charge', les options suivantes sont disponibles :
- Uniforme : La charge surfacique agit avec une taille constante.
- Linéaire en X / Y / Z : La charge présente une taille linéairement variable dans la direction d'un axe global.
- Variable en Z : La charge agit avec une taille variable dans la direction Z, que vous pouvez décrire librement dans l'onglet Variable en direction Z dans un tableau.
- Variable le long du périmètre : La charge agit le long du périmètre avec une taille variable, que vous pouvez décrire librement dans l'onglet Variable le long du périmètre dans un tableau.
- Variable en Z et périmètre : La charge agit avec une taille variable en direction Z et le long du périmètre, que vous pouvez décrire librement dans les onglets Variable en direction Z et Variable le long du périmètre.
Dans la section "Paramètres", les tailles de charge de la charge rectangulaire libre doivent être spécifiées.
Dans la section "Point de charge", il existe deux façons de définir les dimensions de la charge rectangulaire :
- Définir les coins du rectangle
- Définir le centre et les côtés du rectangle
Si nécessaire, la charge rectangulaire peut être orientée. Un angle positif α oriente la charge rectangulaire dans le sens des aiguilles d'une montre autour de l'axe positif.
