Una carico rettangolare libero agisce come un carico superficiale costante o variabile linearmente su un'area rettangolare di una superficie definibile liberamente.
Applicazione in RFEM

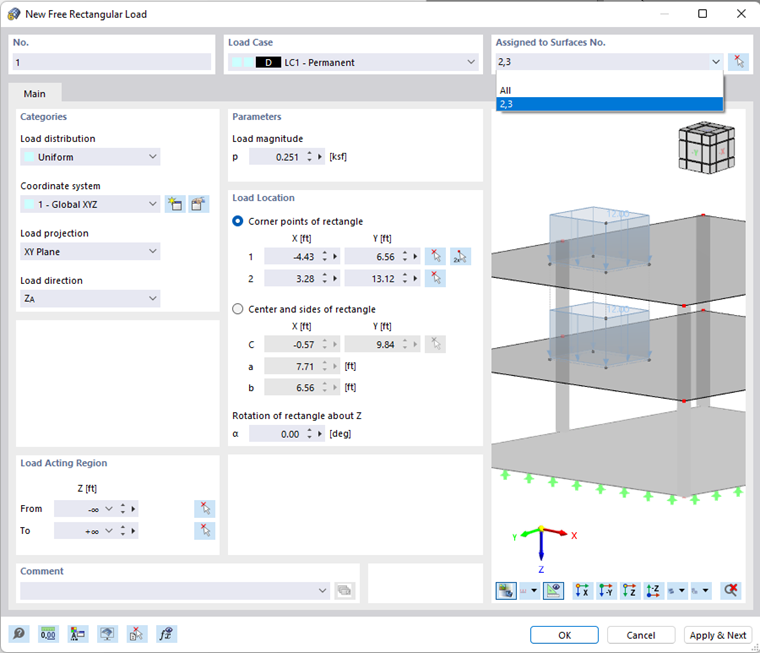

I carichi rettangolari liberi possono essere inseriti in RFEM tramite "Inserisci" → "Carichi" → "Carichi rettangolari liberi" → "Dialog" oppure tabellarmente.
Nella lista "Casi di carico" è possibile selezionare il caso di carico al quale assegnare il carico rettangolare.
Nella sezione "Assegnato alle superfici" è possibile controllare l'area di influenza del carico. Nella lista ci sono diverse opzioni tra cui scegliere:
- "Vuoto": Il carico non agisce su nessuna superficie.
- Tutti: Il carico è applicato su tutte le superfici che vengono tagliate perpendicolarmente al piano di proiezione partendo dai punti di carico.
- "Numero": Il carico agisce solo sulle superfici con i numeri indicati.
Nella lista 'Distribuzione del carico' ci sono le seguenti opzioni:
- Uniforme: Il carico superficiale agisce con una dimensione costante.
- Lineare in X / Y / Z: Il carico presenta una dimensione variabile linearmente nella direzione di un asse globale.
- Variabile in Z: Il carico agisce con una dimensione variabile nella direzione Z, che può essere descritta liberamente nella scheda Variabile in direzione Z in una tabella.
- Variabile lungo il perimetro: Il carico agisce lungo il perimetro con una dimensione variabile, che può essere descritta liberamente nella scheda Variabile lungo il perimetro in una tabella.
- Variabile in Z e perimetro: Il carico agisce con una dimensione variabile nella direzione Z e lungo il perimetro, che può essere descritta nelle schede Variabile in direzione Z e Variabile lungo il perimetro.
Nella sezione "Parametri", specificare le dimensioni del carico rettangolare libero.
Nella sezione "Posizione del carico" ci sono due modi per definire le dimensioni del carico rettangolare:
- Definire i vertici del rettangolo
- Definire il centro e i lati del rettangolo
Se necessario, il carico rettangolare può essere ruotato. Un angolo positivo α ruota il carico rettangolare in senso orario attorno all'asse positivo.
