В некоторых случаях может потребоваться загрузить только части поверхности. Для этого в RFEM 6 доступна опция «Свободная прямоугольная нагрузка».
Применение в программе RFEM

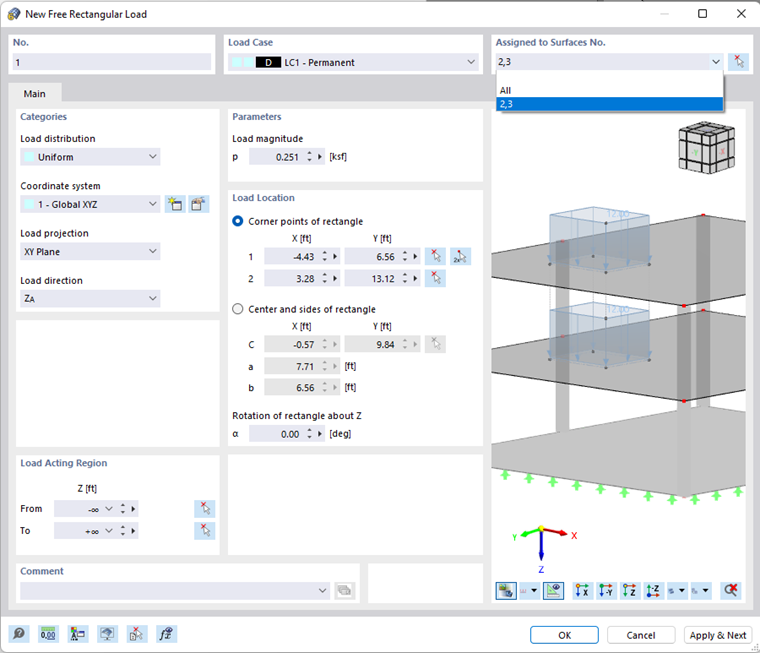

В области «Нагрузки» находится диалоговое окно «Свободная прямоугольная нагрузка».
В списке «Вариант нагружения» выберите вариант нагружения, которому вы хотите присвоить нагрузку.
В разделе диалога «Назначено поверхностям» вы можете управлять воздействием прямоугольной нагрузки. В списке доступно несколько вариантов:
- «Пусто»: Нагрузка не действует ни на какие поверхности.
- Все: Нагрузка применяется ко всем поверхностям, которые разрезаются перпендикулярно плоскости проекции, начиная с мест расположения нагрузок.
- «Число»: Нагрузка действует только на поверхности указанных номеров.
В списке «Распределение нагрузки» вы можете указать, будет ли нагрузка равномерной или линейной.
- Униформа: Прямоугольная нагрузка действует с постоянной величиной.
- Линейный по X/Y/Z: Нагрузка имеет линейно изменяемую величину в направлении общей оси.
- Варьируется по Z: Нагрузка действует с величиной, изменяющейся в направлении Z, которую вы можете свободно описать на вкладке «Изменение в направлении Z» в таблице.
- По периметру: Нагрузка действует с переменной величиной по периметру, которую вы можете свободно описать во вкладке «Изменение по периметру» в таблице.
- Различия по Z и периметру: Нагрузка действует по периметру с величиной, изменяющейся в направлении Z, которую вы можете свободно описать на вкладках «Изменение направления по оси Z» и «Изменение по периметру».
Размеры свободной прямоугольной нагрузки можно определить в разделе «Параметры».
В разделе «Местоположение нагрузки» есть два варианта определения размеров прямоугольной нагрузки:
Определение «угловых точек прямоугольника»
Задание «центра и сторон прямоугольника»
При необходимости можно спровоцировать «Вращение прямоугольника вокруг Z». Положительный угол α поворачивает прямоугольную нагрузку по часовой стрелке вокруг положительной оси.
