Volné obdélníkové zatížení je konstantní nebo lineárně proměnné plošné silové zatížení na obdélníkové části plochy.
Použití v programu RFEM

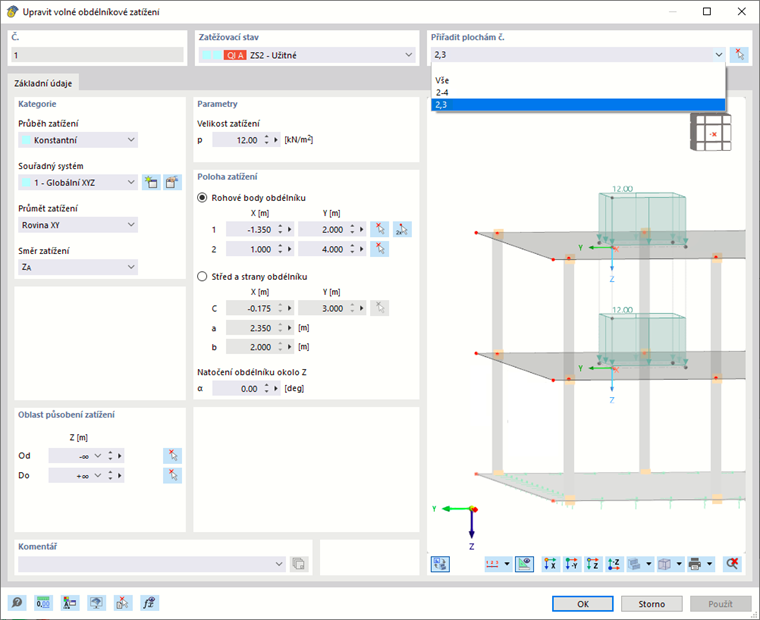

Volná obdélníková zatížení lze v programu RFEM zadávat pomocí „Vložit" → „Zatížení" → „Volná obdélníková zatížení" → „Dialog" nebo přidat a definovat v tabulce.
V seznamu "Zatěžovací stavy" vyberte zatěžovací stav, kterému chcete obdélníkové zatížení přiřadit.
V sekci "Přiřadit plochám" se nastavuje, kde zatížení působí. V seznamu máte na výběr z několika možností:
- "prázdný řádek": zatížení nepůsobí na žádnou plochu.
- Vše: zatížení bude působit na všechny plochy, které jsou od poloh zatížení protínány kolmo na rovinu průmětu.
- "Číslo": zatížení působí pouze na plochy zadané čísly.
V seznamu 'Průběh zatížení' jsou k dispozici následující možnosti:
- Konstantní: zatížení na plochu působí konstantní velikostí.
- Lineární v X/Y/Z: zatížení má lineárně proměnnou velikost ve směru globální osy.
- Proměnné v Z: zatížení působí proměnně ve směru Z, průběh můžeme libovolně popsat v tabulce v záložce Proměnné ve směru osy Z.
- Proměnné po obvodu: zatížení působí po obvodu s proměnnou velikostí, kterou můžete libovolně popsat v tabulce v záložce Proměnné po obvodu.
- Proměnné v Z a po obvodu: zatížení působí ve směru Z a po obvodu s proměnnou velikostí, kterou lze libovolně zadat v záložkách Proměnné ve směru osy Z a Proměnné po obvodu.
V sekci "Parametry" můžete zadat hodnoty volného obdélníkového zatížení.
V sekci "Poloha zatížení" jsou dvě možnosti pro zadání rozměrů obdélníkového zatížení:
- Zadání rohových bodů obdélníku
- Zadání středu a strany obdélníku
V případě potřeby lze obdélníkové zatížení natočit. Kladný úhel α natočí obdélníkové zatížení ve směru hodinových ručiček okolo kladné osy.
