Л

Линейный шарнир

Используя линейный шарнир , можно учитывать гибкость и разъединение между поверхностями, а также управлять соединениями между поверхностями. Damit lassen sich auch komplette Entkopplungen von Flächen oder nachgiebige Kopplungen über lineare Federn berücksichtigen.

Im Betonbau kann mit einem Liniengelenk eine Montagefuge definiert werden. В деревянных конструкциях моделирование с помощью линейных шарниров необходимо из-за ограниченной передачи сил при вращении.

Ввод данных в программе RFEM

Liniengelenke können über das Menü "Einfügen" → "Typen für Linien" → "Liniengelenke" in einem Dialog definiert werden.

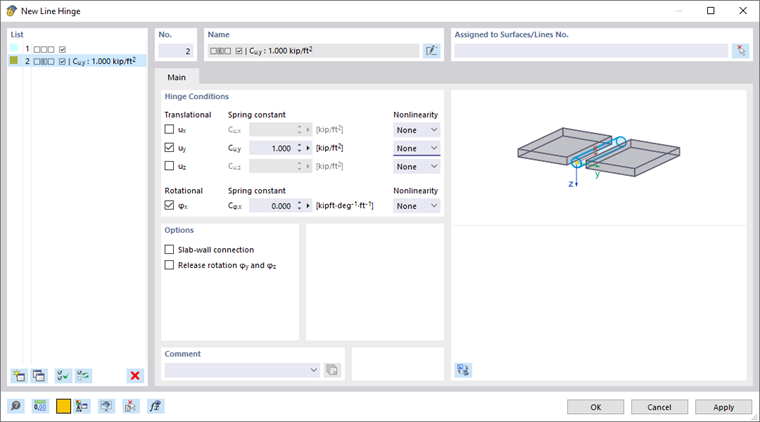

Диалог «Новый линейный шарнир»
Диалоговое окно «Создать новый линейный шарнир»

Gelenkbedingungen

  • Mit einem translatorischen Liniengelenk lassen sich die Verformungen jedes FE-Knotens der Linie einer Fläche in x-, y- und z-Richtung freigeben oder koppeln.
  • Mit einem rotatorischen Liniengelenk lässt sich die Drehung um die Längsachse einer Linie freigeben.

Bei Liniengelenken wird – im Unterschied zu Lagern – mit dem Setzen des Hakens der Freiheitsgrad aktiviert, sodass die Schnittgröße nicht übertragen wird (bei einem Lager wird der Freiheitsgrad mit dem Anhaken gelöst).
