Расчет по анализу второго порядка (также: P ‑ delta) обнаруживает эффекты деформации, вызванные нагрузкой, которые влияют на распределение внутренних сил. Осевые силы в конструктивной системе обычно приводят к увеличению изгибающих моментов: В случае стержней, нагруженных давлением, возникают дополнительные моменты и, таким образом, возникают сверхлинейные эффекты нагрузок и моментов. С другой стороны, силы натяжения имеют положительный эффект.

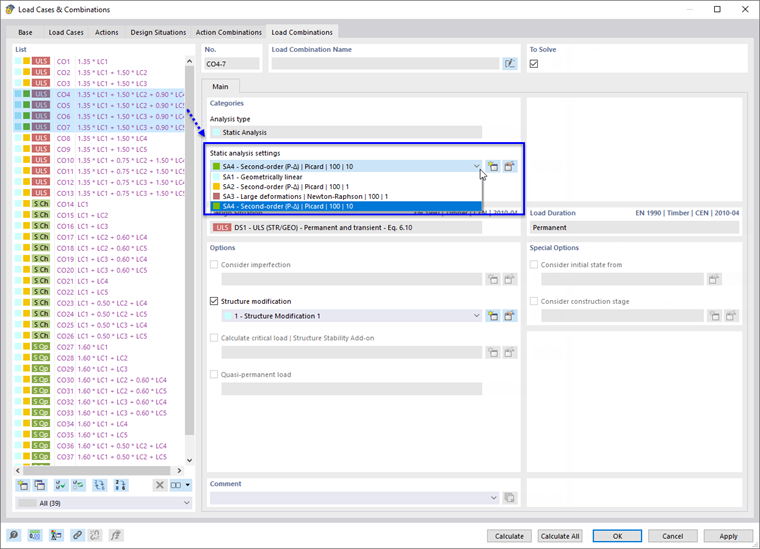

В RFEM и RSTAB можно рассчитать загружения и сочетания нагрузок в соответствии с различными методами расчета (см. Рисунок 01). Однако результирующие сочетания накладывают на результаты расчетных загружений и сочетаний, так что метод расчета может контролироваться только косвенно.
Расчет согласно анализу второго порядка исследует проблемы устойчивости, например потерю устойчивости. В дополнительном модуле RF‑/STEEL EC3 можно также выполнить расчет устойчивости с учетом продольного изгиба при кручении. Расширение модуля RF‑/STEEL Warping Torsion позволяет выполнять расчет в соответствии с теорией второго порядка с 7 степенями свободы (деформация кручения).
Для стальных конструкций расчеты должны выполняться в соответствии с теорией второго порядка, если сжимающая сила в стержне превышает 10% от идеальной критической нагрузки [#Refer [4 ]]]. Для бетонных конструкций преобладают определенные предельные гибкости. Деревянные конструкции обычно рассчитываются на основе линейного статического расчета.
Глава 7.2.1.1 руководства RFEM [1] или RSTAB [2] содержит дополнительную информацию о методах анализа.

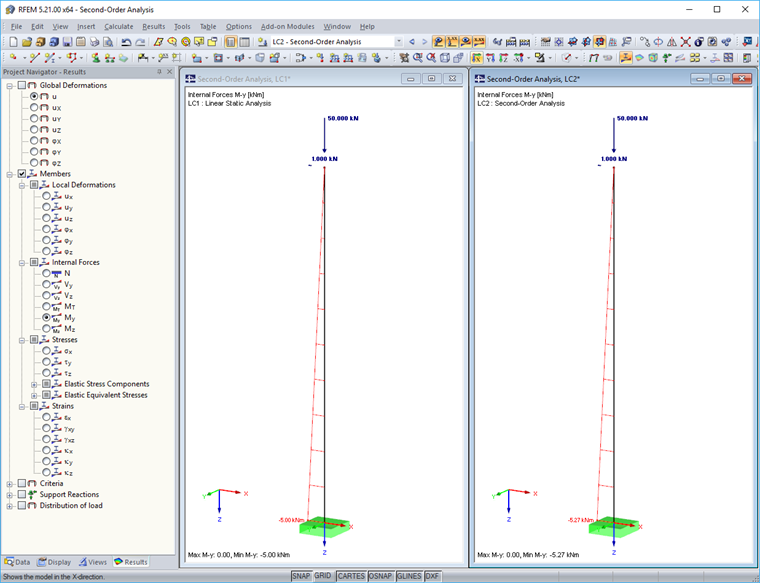

В прилагаемом примере нагрузка анализируется в соответствии с линейным статическим анализом и анализом второго порядка. Вертикальная нагрузка с небольшой горизонтальной нагрузкой действует на головку колонны (см. Рисунок 02). Осевая сила не влияет на распределение момента My в LC 1. Однако дополнительный момент, согласно анализу второго порядка, отчетливо распознается в LC 2. При дальнейшем увеличении нагрузки (или уменьшении сечения) программа отобразит сообщение о нестабильности.
