Программа RFEM позволяет пользователю задать в модели нагрузки на линию либо в качестве сил, либо в качестве моментов. Обычно они вводятся как сила на единицу длины (например, тысяча фунтов/фут), и также можно определить сосредоточенную линейную нагрузку на линию в любом месте. Кроме того, можно в программе применить также переменные нагрузки по всей длине линии.
Однако, нагрузка на линию учитывается в расчетах только тогда, если данная линия является частью поверхности. Соответственно, нагрузку на линии нельзя применить, например, к стержню, который находится за пределами поверхности. В таких случаях требуется применение нагрузки на стержень.
Нагрузки на линию можно отнести либо к местной, либо к общей системе координат. Благодаря тому, можно при использовании местной системы координат, нагрузкой на линию свободно поворачивать.
Ввод данных в программе RFEM

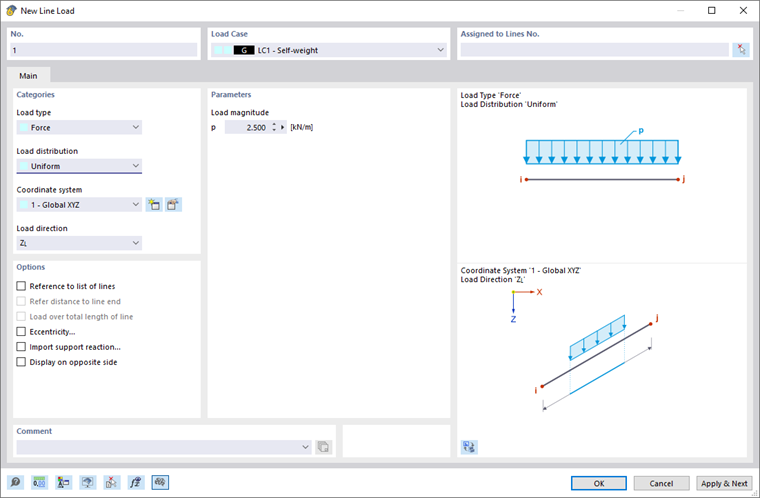

Линейные нагрузки могут быть введены и определены в RFEM и RSTAB графически, нажав «Вставить» → «Нагрузки» → «Линейные нагрузки» → «Графически» или соответствующую кнопку на панели инструментов, или с помощью таблиц.
