Диаграмма времени

Диаграммы времени используются в динамическом расчете. Временные диаграммы позволяют задать возбуждение модели нагрузкой во времени.

Сначала создадим загружение с типом расчета «Анализ изменений во времени | Диаграмма времени». Затем можно задать нагрузки на узлы, стержни или поверхности. Затем с помощью временной диаграммы определяется момент нагружения во времени и размер конечной нагрузки, которым можно управлять посредством умножителя k.

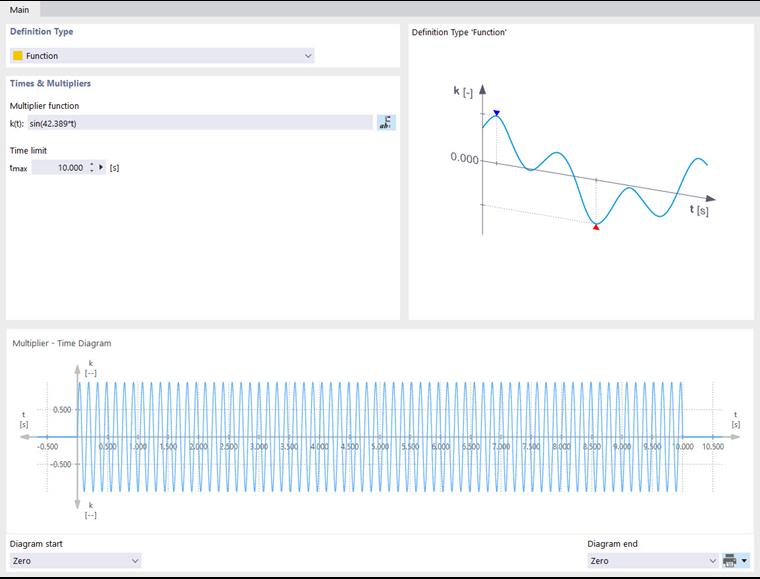

Временная диаграмма функции

Для задания временной диаграммы имеется две возможности:

• Заданный пользователем
• Функция

Также можно создавать сочетания нагрузок с помощью типа расчёта «Анализ изменений во времени». | Диаграмма времени» и загружения с диаграммами времени.

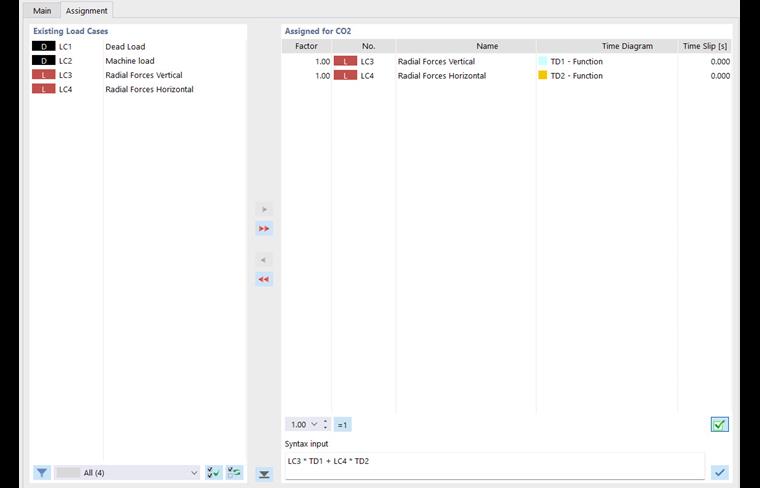

Назначение загружений и временных диаграмм для сочетания нагрузок

Дополнительная информация о различных типах диаграмм времени изложена в руководстве Время Аддон Анализ истории для динамического расчёта.
