Линия является основой для моделирования стержней, поверхностей и тел. Он ограничен начальным узлом и конечным узлом. Линейные нагрузки и линейные опоры могут быть заданы для линий.
Существуют различные типы линий, разной сложности; например, полилинии, дуги или линии NURBS. В зависимости от сложности линии, могут потребоваться для задания линии и другие промежуточные узлы.
Местная система координат линии придается линии, а ось x проходит в направлении линии. Остальные оси выровнены максимально по общей системе координат. Систему координат линии можно настроить, щелкнув правой кнопкой мыши по линии и выбрав в контекстном меню возможность «Перевернуть ориентацию линии». Кроме того, можно повернуть линию на угол поворота.
Ввод данных в программе RFEM

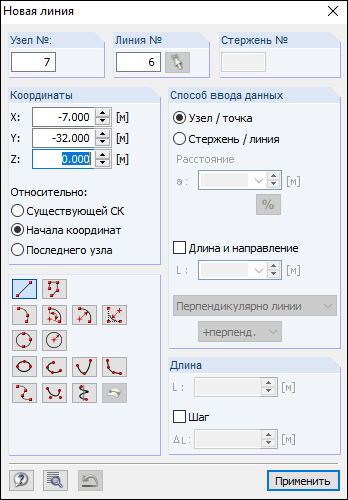

Линии можно ввести и задать в RFEM графически, с помощью меню «Вставить» → «Основные объекты» → «Линии» → (выберите тип линии) → «Графически», соответствующую кнопку на панели инструментов или таблицу.
