Характеристики
Идеальная ферма состоит из стержней с узловыми соединениями, состоящими исключительно из моментных шарниров, то есть между собой не передаются изгибающие моменты.
Кроме того, идеальная ферма подвергается только сосредоточенным нагрузкам на внешние узлы, поэтому ни поперечные силы, ни изгибающие моменты не возникают от внешних нагрузок. Если это обеспечивается, в качестве внутренних сил выступают только осевые силы.
В действительности, конечно же, в стержнях существуют изгибающие моменты и поперечные силы.
Запоминающийся
При проектировании фермы важно следить за тем, чтобы не было внешнего или внутреннего смещения. Треугольник из ферм считается статически идеальным, поскольку он статически и кинематически определен, то есть устойчив.

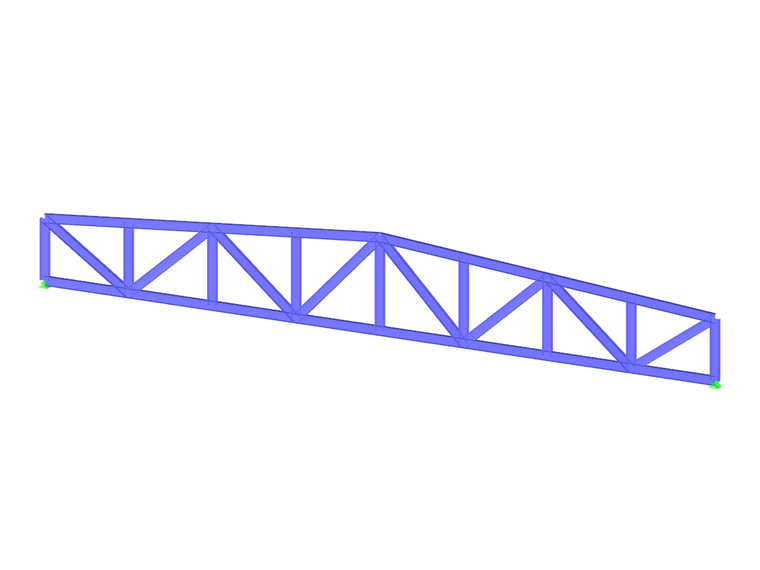

Примером использования фермы на практике является ферма, см. Рисунок 01. Фермы имеют то преимущество, что они перекрывают большие пролеты с относительно небольшим использованием материала, например, в конструкциях оболочек логистических цехов, или в больших размерах, например, у железнодорожного моста.
Фермы характеризуются стержнями сверху и снизу, то есть верхними и нижними поясами, а также соединяющими их вертикальными и диагональными стержнями, стойками и диагоналями. В случае стропильной балки как однопролетной с нагрузкой сверху изгибающий момент воспринимается за счет сжатия в верхнем поясе и за счет растяжения в нижнем поясе.
Чем больше расстояние между верхним и нижним поясом, тем больше у плеча рычага этот момент и тем меньше сжимающие и растягивающие силы в верхнем и нижнем поясах.

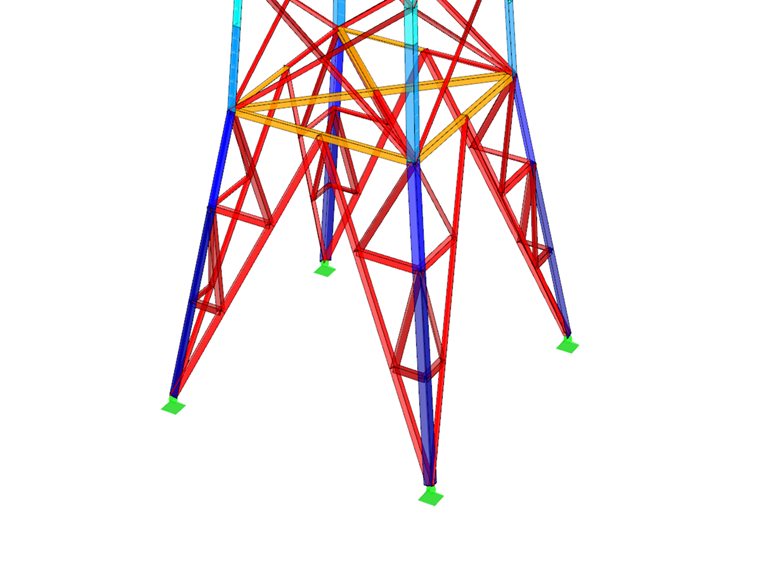

Другой пример, который часто используется на практике, - это решетчатая башня, см. Рисунок 02, например, Эйфелева башня в Париже. Даже в этих трехмерных каркасных конструкциях основное внимание уделяется экономии материала, а также эффективному планированию и строительству.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Фермы в Dlubal Software
В программах RFEM и RSTAB программа Dlubal Software предоставляет вам возможность быстро и интуитивно моделировать и рассчитывать конструкции, такие как фермы.
Обе основные программы предлагают возможность для особенно быстрого моделирования общих форм ферм с помощью генератора моделей.
Дополнительный модуль [https://www.dlubal.com/de/produkte/rfem-und-rstab-zusatzmodule/stahl-und-aluminiumbau/rf-stahl-ec3 RF-/STEEL EC3 может использоваться для проектирования индивидуальных стержни стальной фермы.
Кроме того, пользователи Dlubal Software могут приобрести аддон RF-/TOWER модули для моделирования, определения нагрузок и расчета конструкций башен и мачт.
