Свободная полигональная нагрузка действует как постоянная или линейно изменяющаяся поверхностная нагрузка на полигонально ограниченной, свободно определяемой области поверхности.
Применение в RFEM

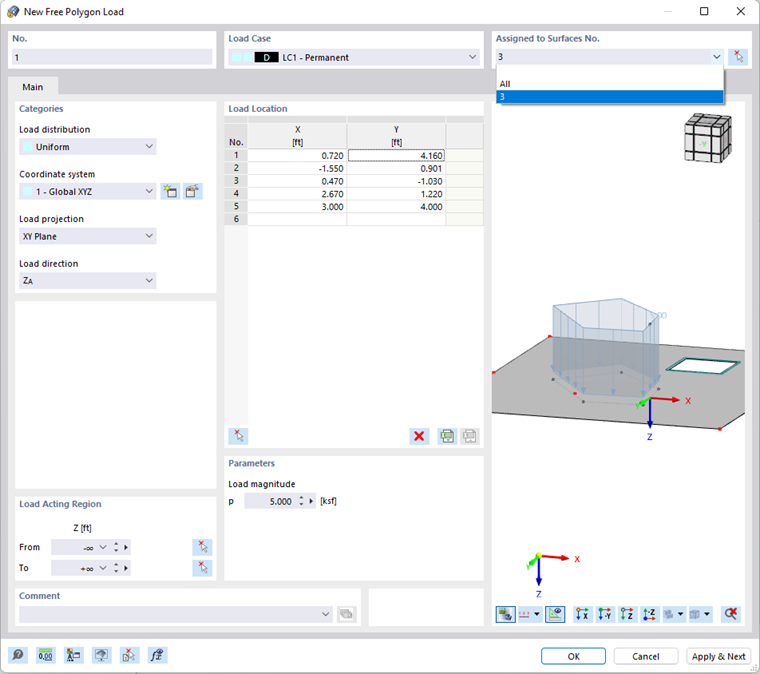

Свободные полигональные нагрузки могут быть вставлены и определены в RFEM через "Вставка" → "Нагрузки" → "Свободные полигональные нагрузки" → "Диалог" или таблично.
В списке "Нагрузочный случай" нужно выбрать нагрузочный случай, которому будет присвоена полигональная нагрузка.
В разделе "Назначено для поверхностей" можно управлять областью действия нагрузки. В списке имеется несколько вариантов выбора:
- "Пусто": Нагрузка не действует ни на одну поверхность.
- Всё: Нагрузка назначается на все поверхности, которые пересекают проекционную плоскость перпендикулярно от мест нагрузки.
- "Номер": Нагрузка действует только на поверхности с указанными номерами.
В списке 'Распределение нагрузки' доступны следующие варианты:
- Равномерно: Полигональная нагрузка действует с постоянной величиной.
- Линейно: Нагрузка имеет линейно изменяющуюся величину.
- Линейно по X / Y / Z: Нагрузка имеет линейно изменяющуюся величину в направлении одной из глобальных осей.
В разделе "Параметры" необходимо указать величины полигональной нагрузки. Для линейно изменяющейся нагрузки необходимо ввести два значения нагрузки, для линейно изменяющейся по X / Y / Z нагрузки - три значения нагрузки с соответствующими номерами точек полигональной нагрузки.
В разделе "Место нагрузки" можно таблично задать координаты вершин нагрузки.
