Плоскость обрезки

Плоскость отсечения - это плоскость разреза, которую можно разместить в любом месте модели. Таким образом, можно изобразить результаты, например, внутри одного тела.

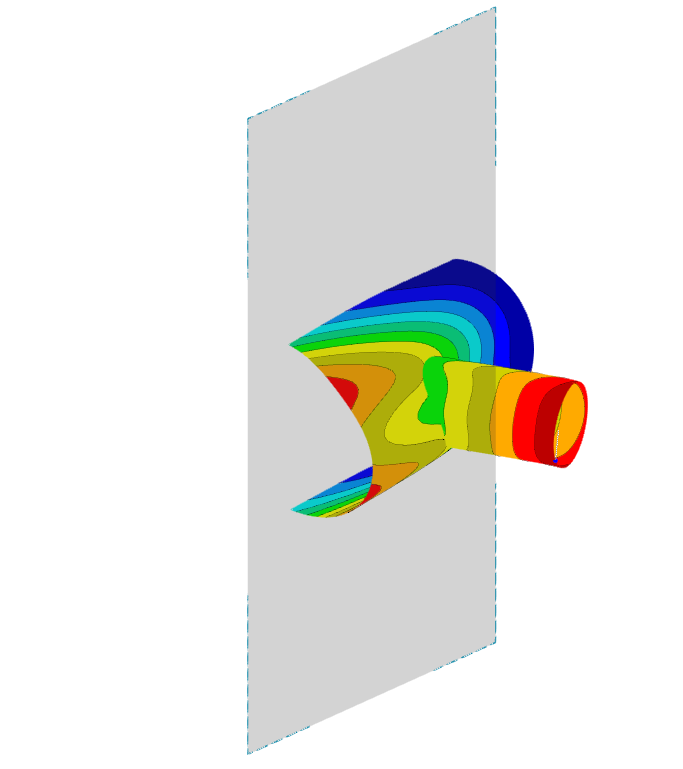

Clippingebene durch einen Rohranschluss

Плоскость отсечения состоит из рамок, а область перед или за рамкой скрыта в отображении. Активную сторону плоскости обрезки можно изменить с помощью флажка «Инвертировать плоскость обрезки».

Использование в программе

Как правило, плоскость отсечения можно включить и выключить в контекстном меню навигатора. В программе имеется несколько вариантов для задания плоскости отсечения:

Выбор способ задания

• Смещение XZY : Плоскость задается как параллельная общей плоскости на определенном расстоянии от начала.
• 3 точки : Плоскость задается тремя точками.
• 2 точки и угол : Плоскость задается двумя точками и углом поворота.
• Точка и углы : Плоскость определяется своим центром и тремя углами поворота глобальных осей.
