Поскольку объемная модель может быть представлена только в двух измерениях, могут возникнуть проблемы с графической установкой объектов. С помощью рабочей плоскости задается координата, которая всегда "удерживается".

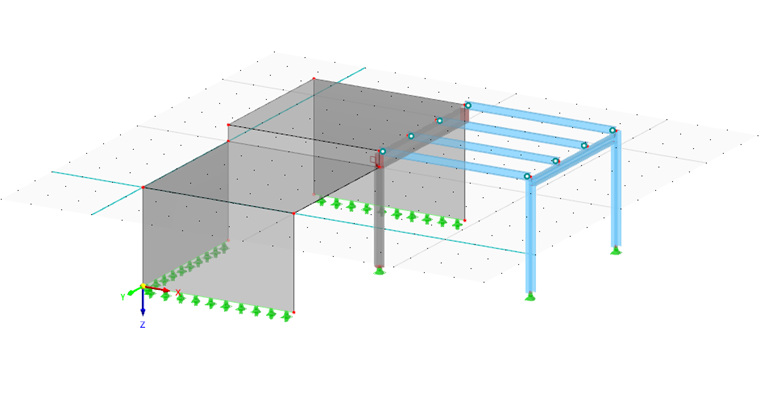

Рабочая плоскость обычно параллельна одной из глобальных плоскостей XY, YZ или XZ, которые определены двумя осями глобальной координатной системы. Однако, вы можете расположить рабочую плоскость как произвольно наклоненную или настроить её по оси линии, стержня или поверхности.

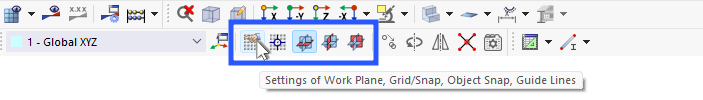

Слева направо кнопки на предыдущем изображении означают:
- Открытие диалога Рабочая плоскость и сетка/привязка
- Графический выбор начала координат рабочей плоскости
- Параллельная настройка рабочей плоскости плоскости XY
- Параллельная настройка рабочей плоскости плоскости YZ
- Параллельная настройка рабочей плоскости плоскости XZ
