Узловая опора

Перегородки (или опоры) - это соединения между конструктивной системой и ее окружающей средой. и передают нагрузки, действующие на ее отдельные элементы или на фундамент, предотвращая тем самым появление нежелательных перемещений от внешних сил. Без опор, все узлы считаются свободными и неограниченными в перемещении или повороте.

Если вы хотите задействовать узел в качестве опоры, то хотя бы одна из его степеней свободы должна быть ограничена пружиной или заблокирована. Кроме того, узел должен быть частью поверхности или стержня. Противодействующие силы, образующиеся в опоре, называются опорными реакциями.

Узловые опоры необходимы для применения наложенных деформаций. Им можно присвоить нелинейные свойства (критерии выхода из работы для сил растяжения или сжатия, рабочих диаграмм и диаграмм жесткости).

Типы опор

  • Подвижные опоры допускают повороты вокруг точки опоры, а также смещения в направлении траектории. Смещение, перпендикулярное движению, будет заблокировано. Подвижные опоры описываются как конструктивно однозначные из-за удаления одной степени свободы.
  • Жесткие опоры или опорные шарниры также допускают поворот вокруг точки опоры, но исключают возможность горизонтального или вертикального смещения. Шарнирные опоры описываются как конструктивно двузначные из-за удаления двух степеней свободы.
  • Жестко закрепленные опоры блокируют как поворот, так и перемещение. Заделки описываются как конструктивно трёхзначные из-за удаления трёх степеней свободы.

Ввод данных в программе RFEM и RSTAB

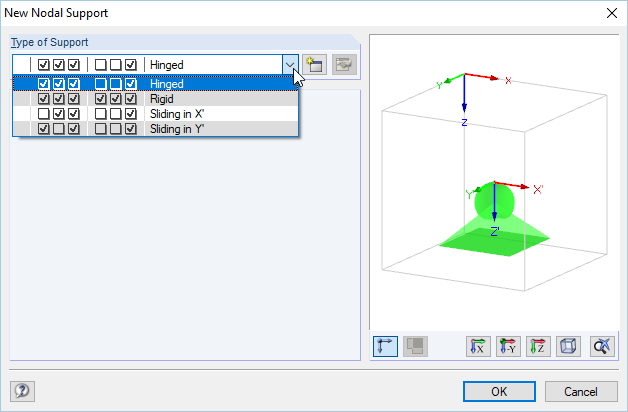

Узловые опоры можно легко задать прямо в программе, выбрав в меню возможность «Вставить» → «Типы узлов» → «Узловые опоры» → «Диалог» или посредством соответствующей кнопки, или посредством таблиц.


Ссылки
Ссылки
  1. Baar, S.: Lohmeyer Baustatik 1, 12. Auflage. Wiesbaden: Springer Vieweg, 2016
  2. Dlubal Software, сентябрь 2017 (2018). Руководство программы RFEM. Тифенбах,
  3. Dlubal Software, сентябрь 2017 (2016). Руководство программы RSTAB. Тифенбах: Dlubal Software, сентябрь 2017
