Внутренняя сила

Внутренние силы и моменты тела называются внутренними усилиями.

Виды внутренних усилий

Внутренние усилия проявляются в виде осевых сил, поперечных сил и моментов.

• Осевая сила действует параллельно оси стержня.
• Поперечная сила действует перпендикулярно оси стержня. Обычно для стержня различают усилия вдоль осей y и z.
• Для моментов различают три типа нагрузок: в направлениях y и z (изгиб) и вокруг продольной оси (кручение).

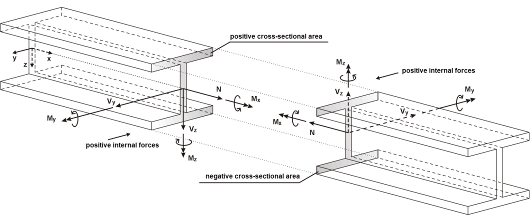

Внутренние силы стержня

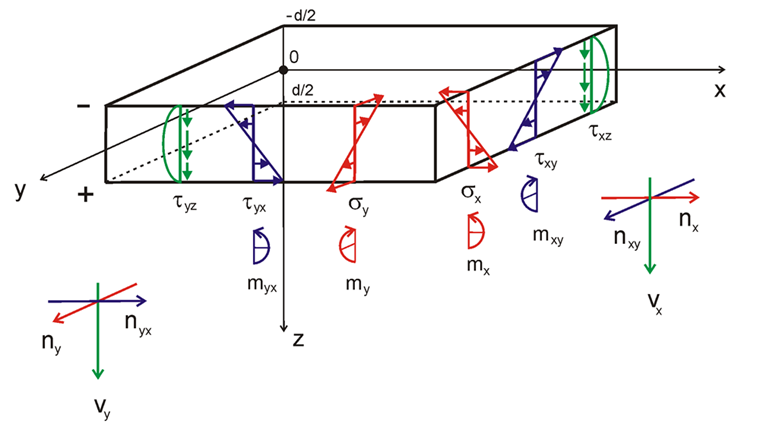

Поверхностные внутренние силы и поверхностные напряжения

Внутренние усилия в RFEM/RSTAB

В RFEM и RSTAB указанные внутренние усилия стержня могут выводиться в виде таблиц и графиков.

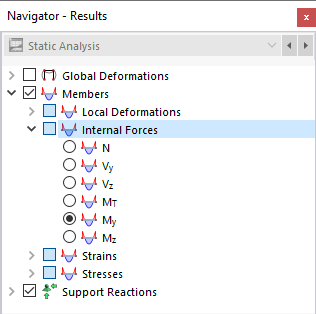

Выбор внутренних сил стержня в навигаторе

В RFEM также доступны внутренние усилия для поверхностей и объемов.

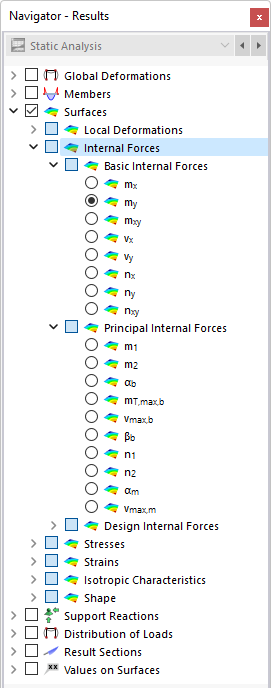

Выбор внутренних сил поверхности в навигаторе
