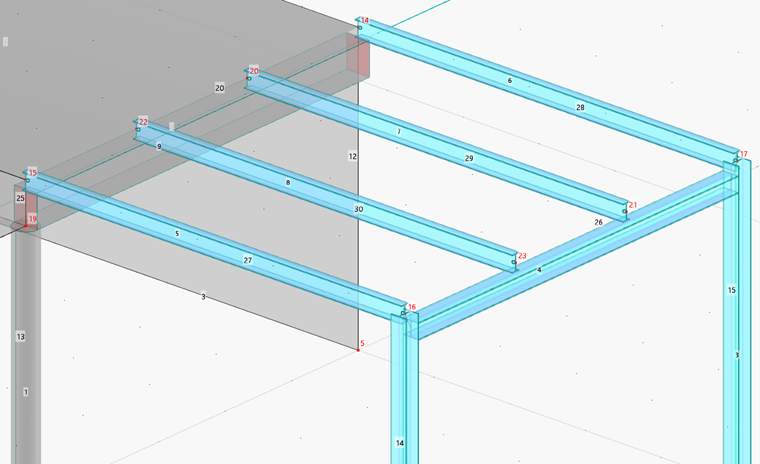

Le travi in acciaio sono collegate alle intersezioni dei loro assi centrali, che rappresenta il modello strutturale. Tuttavia, nel rendering 3-D, questo tipo di collegamento non rappresenta veramente la realtà. Per migliorare la visualizzazione grafica esemplare, la trave del telaio deve essere posizionata sotto le travi della piattaforma e allineata con le colonne. Questo scostamento avrà anche un effetto sulle forze interne.

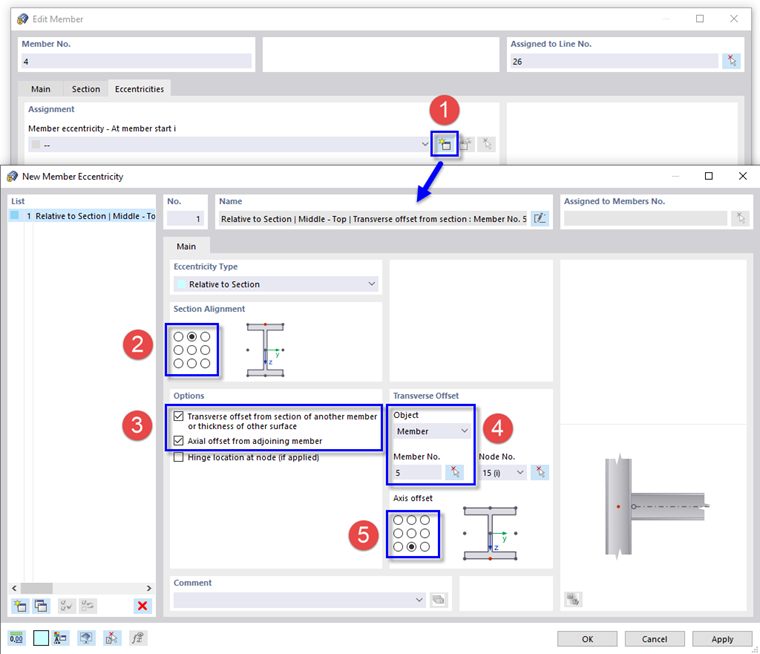

Fai doppio clic sulla trave del telaio (asta n. 4). Nella finestra di dialogo "Modifica asta", seleziona l'opzione Eccentricità (sotto l'opzione "Cerniere", vedi l'immagine Edit Members ). Quindi seleziona la scheda Eccentricità.
Clicca sul pulsante
per definire un nuovo tipo di eccentricità (1).
Quando l'eccentricità è riferita a un'altra sezione, il programma imposta automaticamente i valori degli scostamenti.
Nell'area "Allineamento sezione", seleziona l'opzione centro superiore
(2) per allineare la trave del telaio al centro della sua flangia superiore con l'oggetto collegato. Quindi seleziona l'opzione Scostamento trasversale da sezione di un altro elemento e Scostamento assiale da elemento contiguo nell'area "Opzioni" (3).
Nell'area "Scostamento trasversale", seleziona graficamente uno dei membri della piattaforma – per esempio, il n. 5 – utilizzando il pulsante
(4). Poiché la trave del telaio deve essere posizionata sotto l'oggetto collegato, seleziona l'opzione centro inferiore
accanto allo schizzo della sezione (5). Quindi clicca su OK.
Per assegnare questa eccentricità anche all'altra estremità del membro, apri l'elenco sotto "All'estremità membro j", come in precedenza. Seleziona il tipo di eccentricità n. 1.
Clicca su OK per assegnare le eccentricità.
Questo tipo di eccentricità è sufficiente per il modello tutorial. In modo simile, è possibile definire uno scostamento assiale delle travi della piattaforma verso la trave a sbalzo.

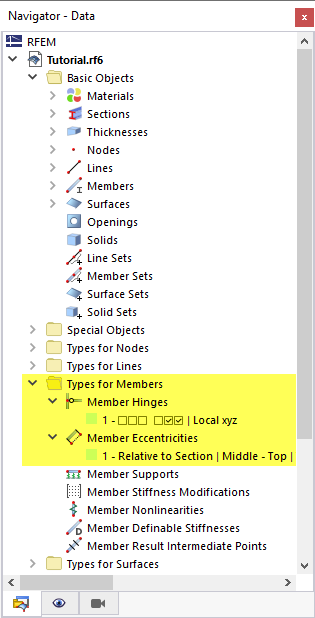

Nel navigatore ad albero, tutte le cerniere e le eccentricità sono elencate nella cartella "Tipi per membri".
