Ocelové nosníky jsou spojeny v průsečících jejich těžišťových os, což představuje konstrukční model. V 3D zobrazení však tento typ spojení neodpovídá skutečnosti. Pro zlepšení grafického zobrazení se příhradový nosník umístí pod plošinové nosníky a zarovná se se sloupy. Toto posunutí bude mít také vliv na vnitřní síly.
Dvakrát klikněte na příhradový nosník (prvek č. 4). V dialogovém okně "Editovat prvek" vyberte možnost Excentricity (pod možností "Klouby", viz obrázek Edit Members ). Poté vyberte kartu Excentricity.

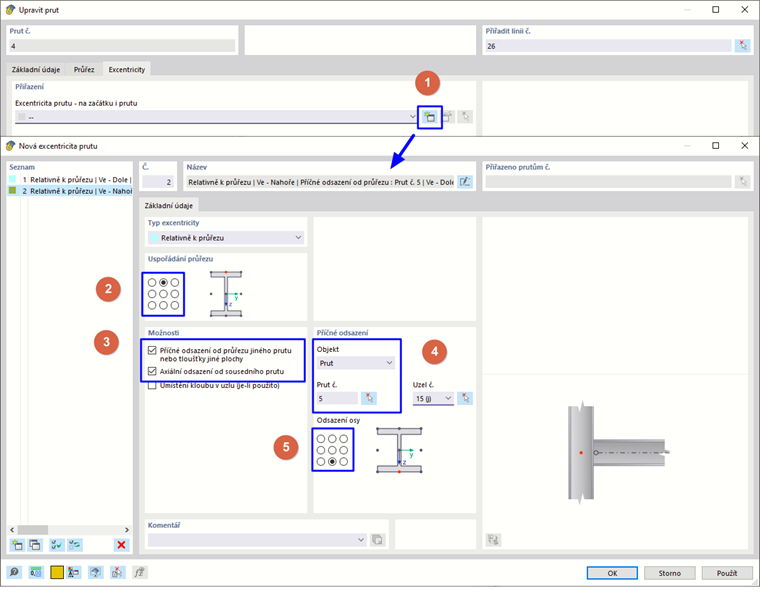

Klikněte na tlačítko
pro definování nového typu excentricity (1).
Když je excentricita vztahována na jiný průřez, program automaticky nastaví hodnoty offsetů.
V oblasti "Zarovnání průřezu" vyberte možnost horní střed
(2) pro zarovnání příhradového nosníku ve středu jeho horní příruby s připojeným objektem. Poté vyberte Příčný offset od průřezu jiného prvku a Osa offsetu od sousedního prvku v oblasti "Možnosti" (3).
V oblasti "Příčný offset" graficky vyberte jeden z plošinových prvků – například č. 5 – pomocí tlačítka
(4). Protože má být příhradový nosník umístěn pod připojeným objektem, vyberte u skici průřezu možnost dolní střed
(5). Poté klikněte na OK.

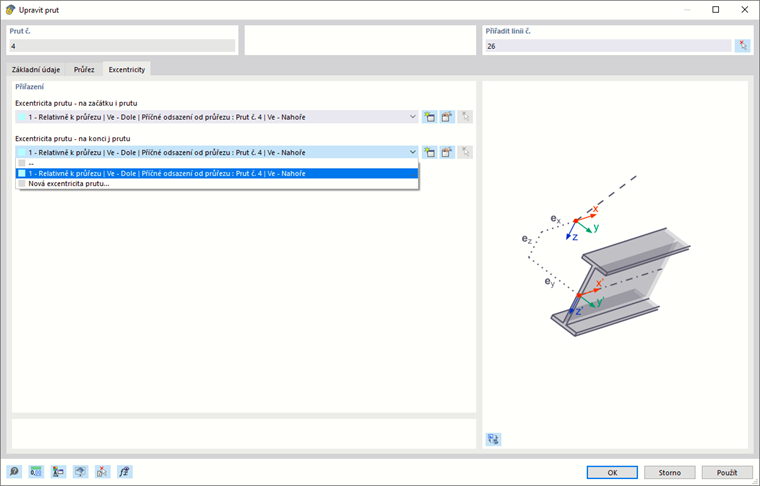

Aby se tato excentricita přidělila i k druhému konci prvku, otevřete seznam pod "Na konci prvku j" stejně jako předtím. Vyberte typ excentricity č. 1.
Klikněte na OK pro přidělení excentricit.

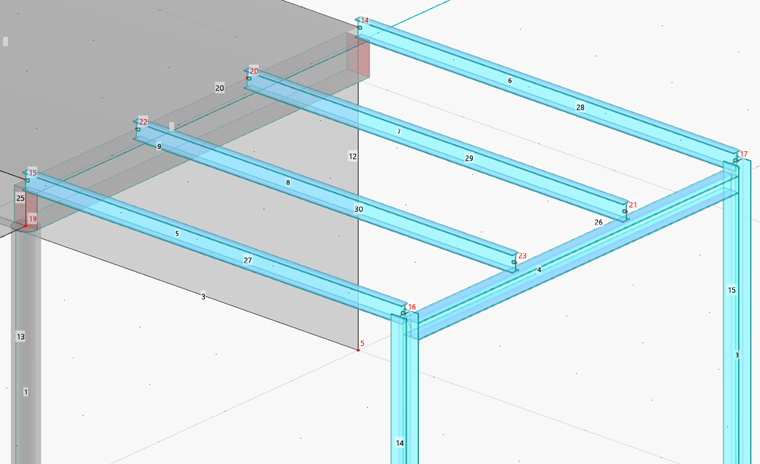

Tento typ excentricity je pro model v tutoriálu dostačující. Podobným způsobem je možné definovat i osový posun plošinových nosníků směrem k dolnímu nosníku.

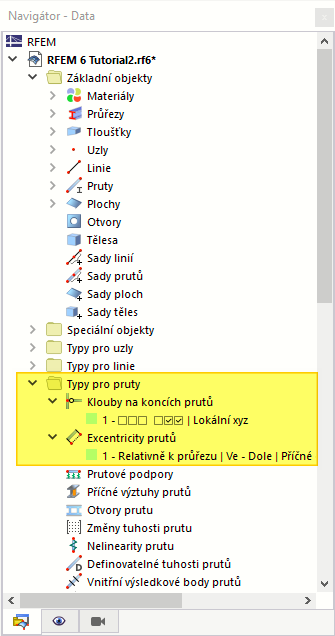

Ve stromu navigátora jsou všechny klouby a excentricity uvedeny ve složce "Typy pro prvky".
