Excentrements

Les poutres en acier sont connectées aux intersections de leurs axes centroidaux, ce qui représente le modèle structurel. Cependant, dans le rendu 3D, ce type de connexion ne représente pas vraiment la réalité. Pour améliorer l'affichage graphique à titre d'exemple, la poutre de cadre doit être placée sous les poutres de la plate-forme et alignée avec les colonnes. Ce décalage aura également un effet sur les forces internes.

Double-cliquez sur la poutre de cadre (barre n° 4). Dans la boîte de dialogue "Modifier la barre", sélectionnez l'option Excentrations (sous l'option "Articulations", voir l' Modification des barres image). Puis sélectionnez l'onglet Excentrations.

Cliquez sur le bouton pour définir un nouveau type d'excentration (1).

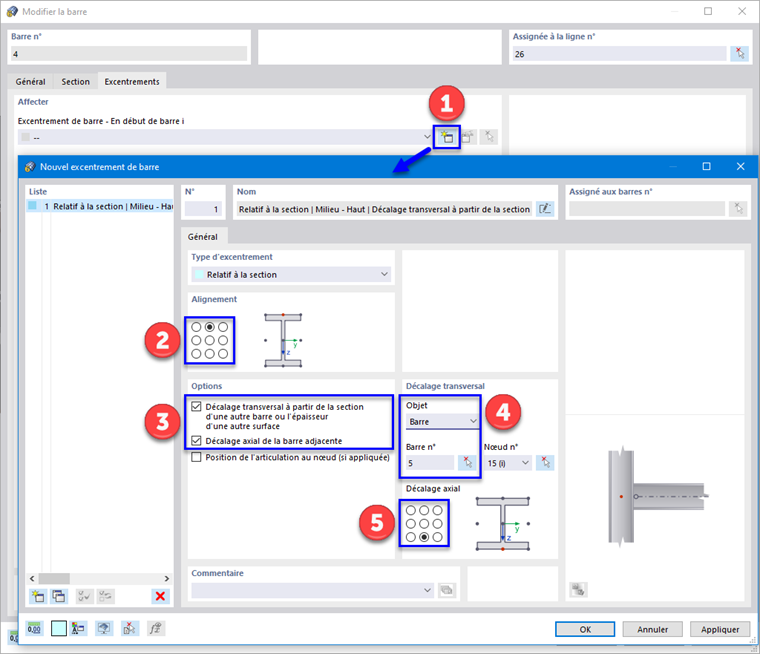

Définition d’un nouvel excentrement

Lorsque l'excentration est liée à une autre section, le programme définit automatiquement les valeurs des décalages.

Dans la zone "Alignement de la section", sélectionnez l'option centre supérieur (2) pour aligner la poutre de cadre au centre de sa bride supérieure avec l'objet connecté. Ensuite, sélectionnez le décalage transversal à partir de la section d'un autre membre et le décalage axial à partir du membre adjacent dans la zone "Options" (3).

Dans la zone "Décalage transversal", sélectionnez graphiquement l'un des membres de la plate-forme – par exemple, n° 5 – en utilisant le bouton (4). Comme la poutre de cadre doit être placée sous l'objet connecté, sélectionnez l'option centre inférieur à côté du croquis de section (5). Puis cliquez sur OK.

Pour attribuer cette excentration à l'autre extrémité de la barre également, ouvrez la liste sous "À l'extrémité j de la barre", comme précédemment. Sélectionnez le type d'excentration n° 1.

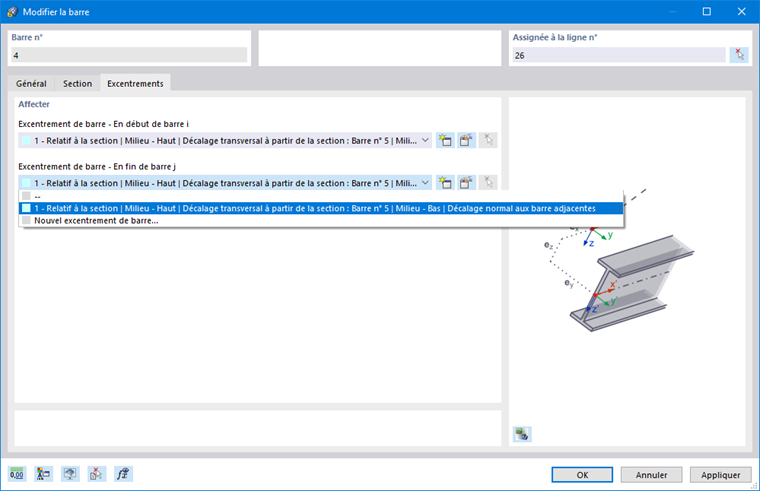

Excentrements de barre aux deux extrémités de barre

Cliquez sur OK pour attribuer les excentrations.

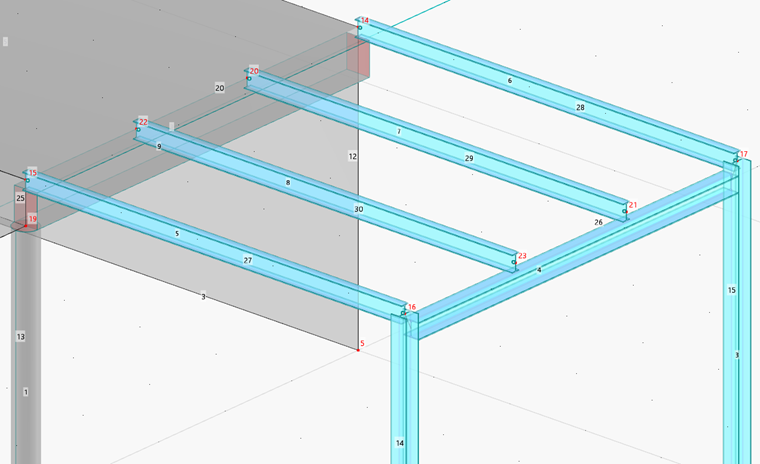

Excentrement de la poutre de portique

Ce type d'excentration convient pour le modèle de didacticiel. De manière similaire, il est possible de définir un décalage axial des poutres de la plate-forme vers la poutre en retombée.

Dans l'arborescence du navigateur, toutes les articulations et excentrations sont répertoriées dans le dossier "Types pour les barres".

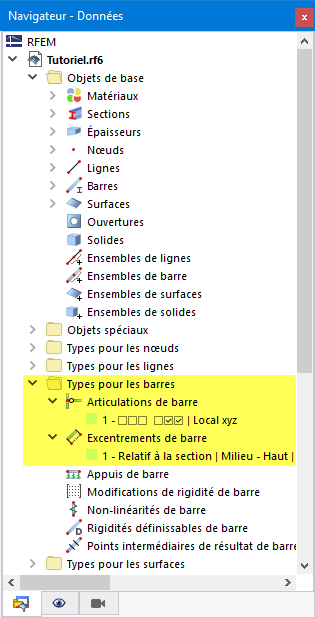

Éléments « Types de barres » dans le navigateur
