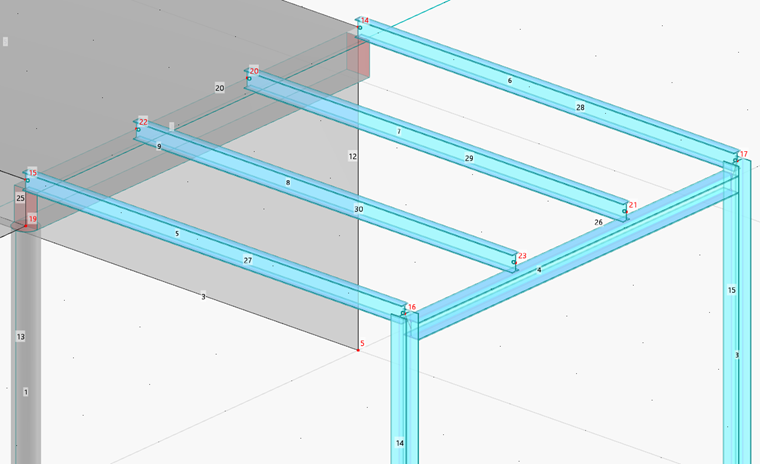

Die Stahlträger sind an den Schnittpunkten ihrer Schwerpunktachsen verbunden, was das Strukturmodell darstellt. In der 3D-Darstellung entspricht diese Art der Verbindung jedoch nicht wirklich der Realität. Um die grafische Darstellung beispielhaft zu verbessern, soll der Rahmenträger unterhalb der Plattformträger gesetzt und mit den Stützen ausgerichtet werden. Diese Verschiebung wird auch Auswirkungen auf die inneren Kräfte haben.
Doppelklicken Sie auf den Rahmenträger (Stab Nr. 4). Wählen Sie im Dialogfeld "Stab bearbeiten" die Option Exzentrizitäten (unterhalb der Option "Gelenke", siehe das Stäbe Bearbeiten Bild). Wählen Sie dann die Registerkarte Exzentrizitäten.
Klicken Sie auf die Schaltfläche
, um eine neue Art von Exzentrizität zu definieren (1).
Wenn die Exzentrizität sich auf einen anderen Querschnitt bezieht, setzt das Programm die Werte der Versätze automatisch.
Wählen Sie im Bereich "Querschnittsausrichtung" die Option oben Mitte
(2), um den Rahmenträger mit dem verbundenen Objekt in der Mitte seines oberen Flansches auszurichten. Wählen Sie dann im Bereich "Optionen" Querversatz vom Querschnitt eines anderen Stabs und Axialversatz vom angrenzenden Stab (3).
Wählen Sie im Bereich "Querversatz" einen der Plattformträger grafisch aus – zum Beispiel Nr. 5 – indem Sie die Schaltfläche
verwenden (4). Da der Rahmenträger unterhalb des verbundenen Objekts gesetzt werden soll, wählen Sie die Option unten Mitte
neben der Querschnittsskizze (5). Klicken Sie dann auf OK.

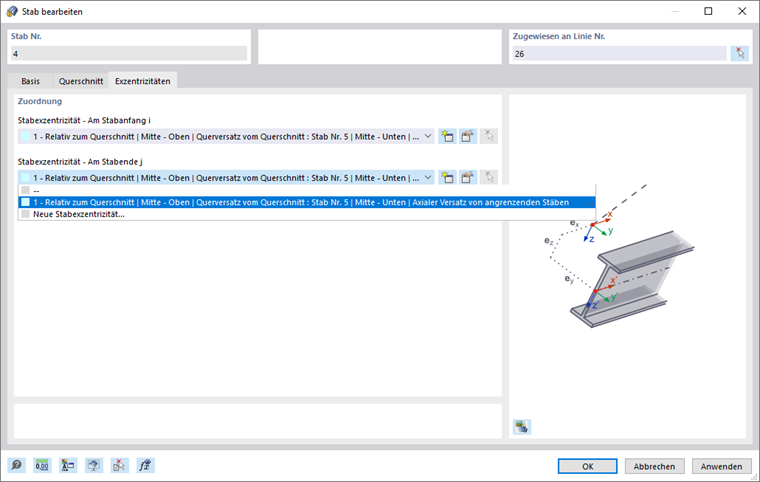

Um diese Exzentrizität auch dem anderen Stabende zuzuweisen, öffnen Sie die Liste unter "Am Stabende j", wie zuvor. Wählen Sie den Exzentrizitätstyp Nr. 1.
Klicken Sie auf OK, um die Exzentrizitäten zuzuweisen.
Diese Art der Exzentrizität ist für das Tutorial-Modell ausreichend. In ähnlicher Weise ist es möglich, einen axialen Versatz der Plattformträger in Richtung des Unterzugs zu definieren.

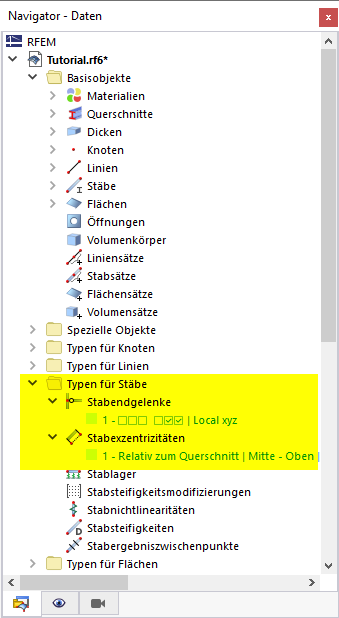

Im Navigationsbaum sind alle Gelenke und Exzentrizitäten im Ordner "Typen für Stäbe" aufgelistet.
