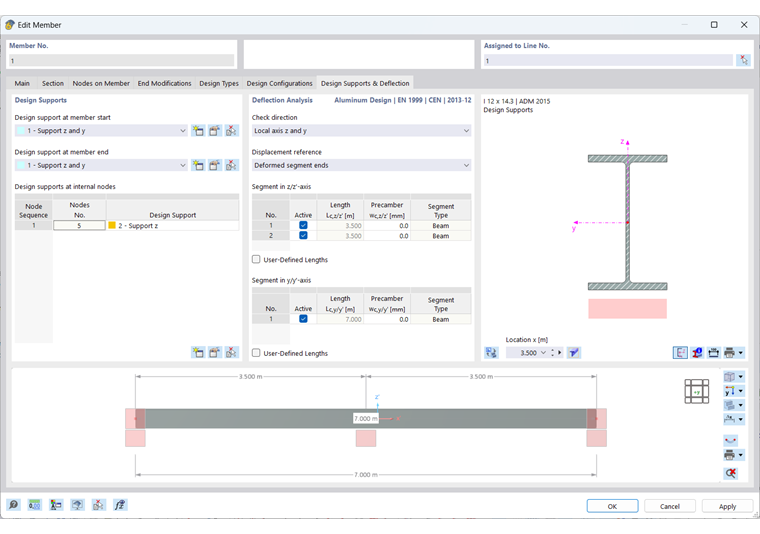

In caso di aste o set di aste con proprietà di calcolo attivate, nel dialogo di modifica compare una scheda aggiuntiva Appoggi di calcolo e deformazione. Qui si definiscono le condizioni al contorno per la verifica di servizio del dimensionamento dell'alluminio.
È possibile impostare i criteri per la verifica della deformazione delle superfici tramite la scheda Deformazione del dialogo di modifica delle superfici.
Aste
Appoggi di calcolo
Gli appoggi di calcolo consentono di segmentare l'asta o il set di aste per la verifica della deformazione. L'assegnazione degli appoggi di calcolo è possibile tramite la tabella in tutti i nodi intermedi dell'oggetto. Sono riconosciuti sia i nodi del tipo 'Nodo su asta' sia i nodi standard tra le aste di un set di aste.
Nella lista, selezionare un tipo di appoggio di calcolo oppure creare uno nuovo con il pulsante
. Con il pulsante
si modifica il tipo di appoggio di calcolo selezionato. Il pulsante
consente di selezionare graficamente un appoggio di calcolo già presente nel modello.
Per il dimensionamento dell'alluminio, può essere utilizzato l'appoggio di calcolo di tipo 'Generale'. Altri controlli, come ad esempio per l'immissione locale del carico, non sono attualmente disponibili secondo EN 1999-1-1, ADM 2020 e GB 50429. Pertanto, le informazioni sulla larghezza o profondità dell'appoggio non sono rilevanti per il dimensionamento dell'alluminio secondo queste norme.

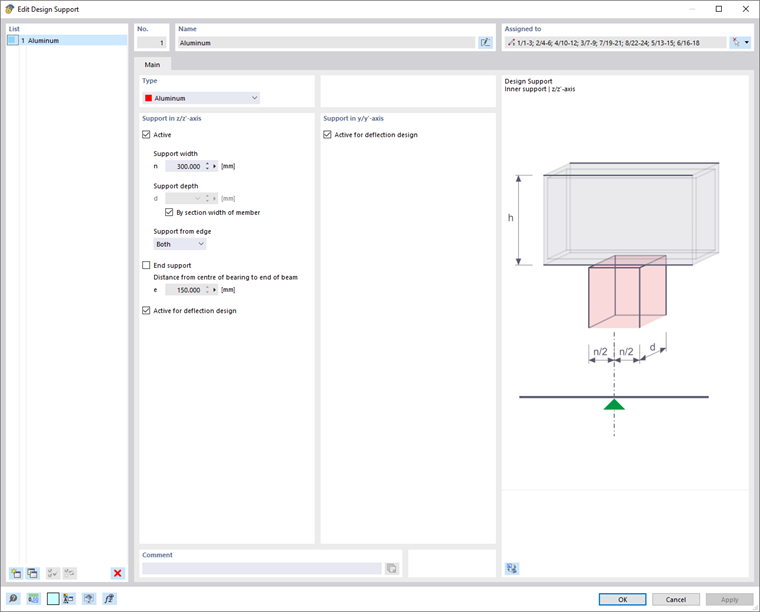

Il controllo contro lo sbandamento del profilo è tuttavia disponibile secondo CSA S157-17, 12.3. Per condurre questa verifica, selezionare il tipo di appoggio di calcolo 'Alluminio'.
Con la 'Larghezza dell'appoggio' n si definisce la lunghezza dell'immissione del carico. Invece, la 'Profondità dell'appoggio' d non ha alcun impatto sulla verifica. L'"appoggio" non rappresenta quindi una vera e propria forma di appoggio, ma serve piuttosto a descrivere i parametri geometrici per la considerazione del carico.
Indicare l'effetto dell'appoggio tramite la lista 'Appoggio dal bordo'. I parametri +z e -z si riferiscono all'orientamento dell'asse z locale dell'asta. Se ad esempio il carico agisce sul bordo superiore del profilo e l'asse z locale è rivolto verso il basso, selezionare l'opzione '-z/asse z'. In questo modo, il carico viene considerato come sforzo di compressione per il profilo. Nell'opzione '+z/asse z', sarebbe uno sforzo di trazione, poiché il carico agirebbe sul bordo inferiore.
Se è presente un 'Appoggio finale', selezionare la casella corrispondente e definire la distanza e tra il centro dell'appoggio e l'estremità del profilo. Se la casella è deselezionata, la distanza e viene considerata infinita.
Se non si desidera considerare un appoggio di calcolo per la segmentazione, disattivare l'opzione 'Attivo per calcolo della deformazione'.
Verifica della deformazione
Segmenti e lunghezze di riferimento
Nel riquadro di destra della scheda Appoggi di calcolo e deformazione vengono elencati i segmenti risultanti dall'assegnazione degli appoggi di calcolo per le rispettive direzioni della verifica di deformazione. Per ogni punto di controllo all'interno di un segmento, la lunghezza Lc visualizzata viene utilizzata come riferimento per determinare il valore limite. Se si desidera modificare le lunghezze di riferimento determinate automaticamente, selezionare la casella 'Lunghezze personalizzate'. I valori saranno quindi modificabili. Tuttavia, queste lunghezze personalizzate non si aggiornano automaticamente se si modifica successivamente la lunghezza dell'asta nel modello.
Valori limite per travi e mensole
I valori limite di deformazione per travi supportate su entrambi i lati e mensole sono gestiti nelle Configurazioni di servizio. Il valore limite corrispondente viene applicato a ciascun segmento in base alla disposizione degli appoggi di calcolo: un segmento con appoggi di calcolo su entrambi i lati o senza appoggi di calcolo viene considerato come tipo di segmento Trave, mentre un segmento con un appoggio di calcolo su un lato viene considerato come tipo Mensola.
Direzione della verifica
Con la 'Direzione della verifica', definire quali risultati della deformazione devono essere verificati. La lista include gli assi locali y e z, la risultante della deformazione, così come gli assi ausiliari locali y' e z'. I segmenti sottostanti si adattano di conseguenza.
Riferimento dello spostamento
Le opzioni nella lista 'Riferimento dello spostamento' consentono di influenzare i valori di deformazione da verificare:
- Sistema non deformato: I valori di deformazione locali uy e uz vengono direttamente presi dai risultati.
- Estremi del segmento deformati: I valori di deformazione per la verifica vengono ridotti dei valori di deformazione dei nodi iniziali o finali, in modo che vengano verificate solo le deformazioni locali.
Anticamberatura
È possibile considerare un incremento di curvatura come 'Anticamberatura' in fase di verifica per ridurre il valore della deformazione per ciascun segmento. A tale proposito, l'anticamberatura nelle travi viene considerata a forma di onda singola, mentre nelle mensole è presa in considerazione come andamento lineare. Inserire l'anticamberatura wc,z o wc,y come valore positivo se si trova in direzione opposta all'asse locale dell'asta z o y. Per la direzione risultante, viene calcolata una conversione delle componenti dell'anticamberatura nella direzione risultante.
Superfici
Nel dimensionamento delle Superfici nello stato limite ultimo, si analizzano le tensioni equivalenti. Le verifiche si basano sulle proprietà dei materiali e sugli spessori delle superfici. Tuttavia, per la verifica di servizio, sono necessari dati specifici delle superfici. Questi possono essere impostati nella scheda Deformazione del dialogo 'Modifica superficie'.
Tipo di superficie
Definire il tipo di superficie per impostare i valori limite della deformazione durante la verifica. Nella lista sono disponibili due opzioni:
- Supportata su entrambi i lati
- Mensola
I valori limite sono memorizzati nel dialogo Configurazioni di servizio per diverse situazioni di calcolo di superfici con supporto su uno o entrambi i lati.
Riferimento dello spostamento
Il riferimento dello spostamento controlla quale modello di riferimento viene utilizzato per la verifica delle deformazioni. La lista include tre opzioni:
- Piano di riferimento deformato personalizzato: Se i supporti mostrano spostamenti molto diversi, si dovrebbe definire un piano di riferimento inclinato per la deformazione uz da verificare. Definire il piano nella sezione 'Piano di riferimento personalizzato' tramite tre punti del sistema non deformato. RFEM calcola la deformazione dei tre punti di definizione, crea il piano di riferimento tramite questi punti spostati e utilizza la deformazione massima uz per la verifica.
- Piano parallelo nel punto del nodo meno deformato: Questa opzione è consigliata per un supporto flessibile della superficie. La deformazione massima uz è riferita a un piano di riferimento parallelo al sistema non deformato che RFEM attraversa nel nodo con il valore di spostamento minimo uz,min.
- Sistema non deformato: Le deformazioni locali uz vengono prese direttamente dai risultati e utilizzate per la verifica.
Lunghezza di riferimento e tipo di definizione
Il valore limite della deformazione dipende dalla lunghezza di riferimento Lz. Con le opzioni di tipo di definizione 'Secondo contorno massimo' e 'Secondo contorno minimo' (predefiniti), RFEM determina la lunghezza del bordo più lungo o più corto dalla geometria della superficie e imposta automaticamente la lunghezza di riferimento. Se si desidera definire manualmente la lunghezza di riferimento, selezionare il tipo di definizione 'Manuale' nella lista e inserire il valore.
