Pour les barres ou les ensembles de barres avec des propriétés de calcul activées, un onglet supplémentaire Appuis de calcul et flèche se trouve dans la boîte de dialogue d'édition. Ici, vous définissez les conditions aux limites pour la vérification à l’ELS de l’aluminium.
Les paramètres pour la vérification de la flèche des surfaces peuvent être définis dans l'onglet Flèche de la boîte de dialogue d'édition des surfaces.
Barres
Appuis de calcul
Les appuis de calcul permettent une segmentation de la barre ou de l’ensemble de barres pour la vérification de la flèche. L'affectation d'appuis de calcul est possible via le tableau à tous les nœuds intermédiaires de l’objet. Cela reconnaît à la fois les nœuds de type « Nœud sur la barre » ainsi que les nœuds standard entre les barres d'un ensemble de barres.
Sélectionnez dans la liste un type d’appui de calcul ou créez-en un nouveau à l’aide du bouton
. Utilisez le bouton
pour éditer le type d'appui de calcul sélectionné. Le bouton
vous permet de sélectionner graphiquement un appui de calcul déjà présent dans le modèle.
Pour la vérification de l'aluminium, l'appui de calcul de type « Général » peut être utilisé. D'autres vérifications - comme par exemple pour l'introduction de charges locales - ne sont actuellement pas disponibles selon EN 1999-1-1, ADM 2020 ainsi que GB 50429. Les indications concernant la largeur ou la profondeur des appuis ne sont donc pas pertinentes pour la vérification de l'aluminium selon ces normes.

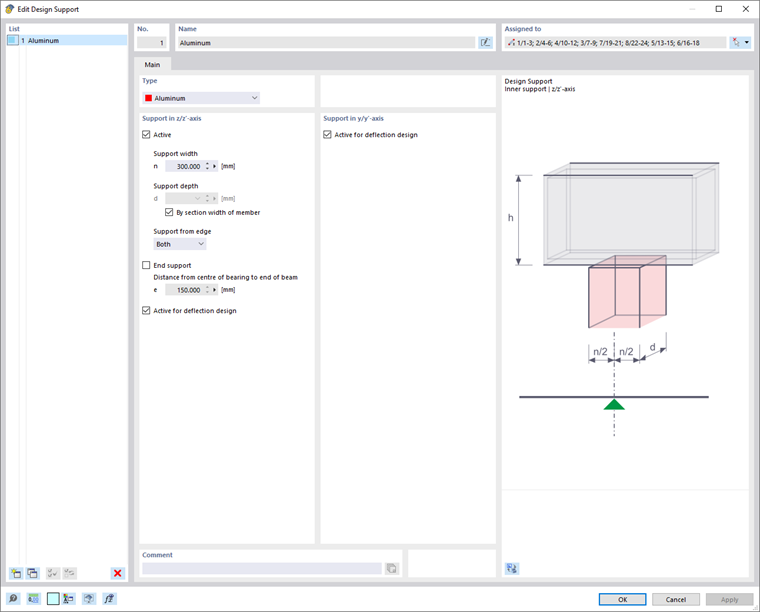

La vérification contre le gauchissement de l'âme est cependant disponible selon CSA S157-17, 12.3. Si cette vérification doit être effectuée, choisissez le type d'appui de calcul « Aluminium ».
Avec la « Largeur de l'appui » n, définissez la longueur de l’application de la charge. En revanche, la « Profondeur de l’appui » d n’a pas d’influence sur la vérification. L’appui ne constitue donc pas un appui au sens propre, mais sert plutôt à décrire les paramètres géométriques pour prendre en compte la charge.
Indiquez l’effet de l’appui à l’aide de la liste « Appui du côté ». Les paramètres +z et -z se réfèrent à l’orientation de l’axe z local de la barre. Si, par exemple, la charge agit sur le bord supérieur de la poutre et que l’axe z local est orienté vers le bas, sélectionnez l’option « -z/axe z ». Cela suppose la charge comme une contrainte de compression pour le profilé. Avec l’option « +z/axe z », ce serait une contrainte de traction, car la charge agit alors sur le bord inférieur.
Si un « Appui de fin » est présent, cochez la case correspondante et définissez la distance e entre le milieu de l'appui et l’extrémité de la poutre. Si la case n'est pas cochée, la distance e est considérée comme infiniment grande.
Si un appui de calcul ne doit pas être pris en compte pour la segmentation, désactivez l’option « Actif pour la vérification de la flèche ».
Vérification de la flèche
Segments et longueurs de référence
Dans la partie droite du dialogue de l'onglet Appuis de dimensionnement et flèche, les segments résultant de l'attribution des appuis de dimensionnement pour chaque direction de la vérification de la flèche sont listés. Pour chaque point de vérification dans un segment, la longueur affichée Lc est utilisée comme longueur de référence pour déterminer la valeur limite. Si vous souhaitez modifier les longueurs de référence déterminées automatiquement, cochez la case 'Longueurs personnalisées'. Les valeurs deviennent alors éditables. Cependant, ces longueurs personnalisées ne sont pas ajustées automatiquement si vous modifiez ultérieurement la longueur de la barre dans le modèle.
Valeurs limites pour poutres et consoles
Les valeurs limites de la flèche pour les poutres appuyées des deux côtés et les consoles sont gérées dans les Configurations d'aptitude au service. La valeur limite correspondante est appliquée, selon la disposition des appuis de dimensionnement lors de la vérification de chaque segment : Un segment avec des appuis de dimensionnement aux deux côtés ou sans appui de dimensionnement est considéré comme un Poutre, un segment avec un appui de dimensionnement d'un côté comme une Console.
Direction de vérification
Définissez avec la 'Direction de vérification' quelles valeurs de résultats de la flèche doivent être vérifiées. Les axes locaux y et z, la flèche résultante ainsi que les axes auxiliaires locaux y' et z' sont disponibles dans la liste. Les segments en dessous s'ajustent en conséquence.
Référence de déplacement
Avec les options de la liste 'Référence de déplacement', vous pouvez influencer les valeurs de flèche à vérifier pour le calcul :
- Système non déformé: Les valeurs de déformation locales uy et uz sont directement reprises des résultats.
- Extrémités de segment déformées: Les valeurs de déformation pour le calcul de la flèche sont réduites par les valeurs de déformation des nœuds de début et de fin, de sorte que seules les déformations locales sont vérifiées.
Pré-bombage
Lors de la vérification de chaque segment, vous pouvez prendre en compte une surélévation en tant que 'pré-bombage' et ainsi réduire la valeur de la flèche. La surélévation est appliquée pour les segments de poutre sous la forme d'une onde et pour les segments de console sous forme linéaire. Entrez la valeur du pré-bombage wc,z ou wc,y comme une valeur positive si elle se trouve à l'opposé de l'axe local de la barre z ou y. Pour la vérification de la direction résultante, la conversion des composantes du pré-bombage dans la direction résultante est effectuée.
Surfaces
Dans le dimensionnement des surfaces à l'état limite ultime, les contraintes équivalentes sont examinées. Les calculs reposent sur les propriétés des matériaux et les épaisseurs des surfaces. Pour la vérification de l'aptitude au service, en revanche, des indications spécifiques aux surfaces sont requises. Celles-ci peuvent être définies dans l'onglet Flèche de la boîte de dialogue 'Éditer la surface'.
Type de surface
Définissez le type de surface pour déterminer quelles valeurs limites de la flèche seront appliquées lors du calcul. Deux options sont disponibles dans la liste :
- Doublement appuyé
- Console
Les valeurs limites sont configurées dans la boîte de dialogue Configurations d'aptitude au service pour les différentes situations de projet de surfaces avec un appui d'un seul côté ou des deux côtés.
Référence de déplacement
La référence de déplacement contrôle quel modèle de référence est utilisé pour le calcul des déformations. Trois options sont disponibles dans la liste :
- Plan de référence déformé défini par l'utilisateur: Si les appuis montrent des déplacements très variables, il est recommandé de définir un plan de référence incliné pour le déplacement uz à vérifier. Définissez le plan dans la section 'Plan de référence défini par l'utilisateur' par trois points du système non déformé. RFEM détermine la déformation des trois points de définition, établit le plan de référence à partir de ces points déplacés et utilise la déformation maximale uz pour le calcul.
- Surface parallèle au nœud le moins déformé: Cette option est recommandée pour un appui flexible de la surface. La déformation maximale uz est référencée à un plan parallèle au système non déformé, déplacé par le nœud ayant la plus petite valeur de déplacement uz,min.
- Système non déformé: Les déformations locales uz sont directement reprises des résultats et utilisées pour le calcul.
Longueur de référence et type de définition
La valeur limite de la flèche dépend de la longueur de référence Lz. Avec les options 'Selon la ligne de contour maximale' et 'Selon la ligne de contour minimale' (par défaut), RFEM détermine la longueur du bord le plus long ou le plus court à partir de la géométrie de la surface et ajuste automatiquement la longueur de référence. Si vous souhaitez définir la longueur de référence, sélectionnez dans la liste 'Manuel' comme type de définition, puis entrez la valeur.
