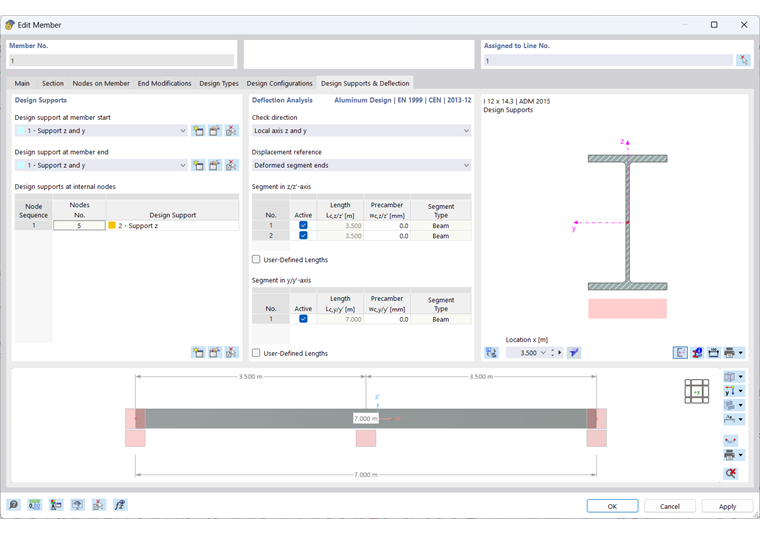

No caso de barras ou conjuntos de barras com propriedades de dimensionamento ativadas, existe um separador adicional chamado Suporte de dimensionamento e deflexão no diálogo de edição. Defina aqui as condições de contorno para a verificação de serviço do dimensionamento em alumínio.
As definições para a verificação de deflexão de superfícies podem ser feitas no separador Deflexão do diálogo de edição de superfícies.
Barras
Suportes de dimensionamento
Os suportes de dimensionamento permitem a segmentação da barra ou conjunto de barras para a verificação de deflexão. A atribuição de suportes de dimensionamento é possível por meio da tabela em todos os nós intermediários do objeto. Tanto os nós do tipo 'Nó em barra' quanto os nós padrão entre as barras de um conjunto de barras são reconhecidos.
Selecione um tipo de suporte de dimensionamento na lista ou crie um novo com o botão
. Com o botão
, edite o tipo de suporte de dimensionamento selecionado. O botão
permite a seleção gráfica de um suporte de dimensionamento existente no modelo.
Para dimensionamento em alumínio, o suporte de dimensionamento do tipo 'Geral' pode ser usado. Outras verificações – como as relativas à introdução local de cargas – não estão disponíveis atualmente de acordo com a EN 1999-1-1, ADM 2020, ou GB 50429. Portanto, detalhes sobre a largura ou profundidade do suporte não são relevantes para o dimensionamento em alumínio segundo essas normas.

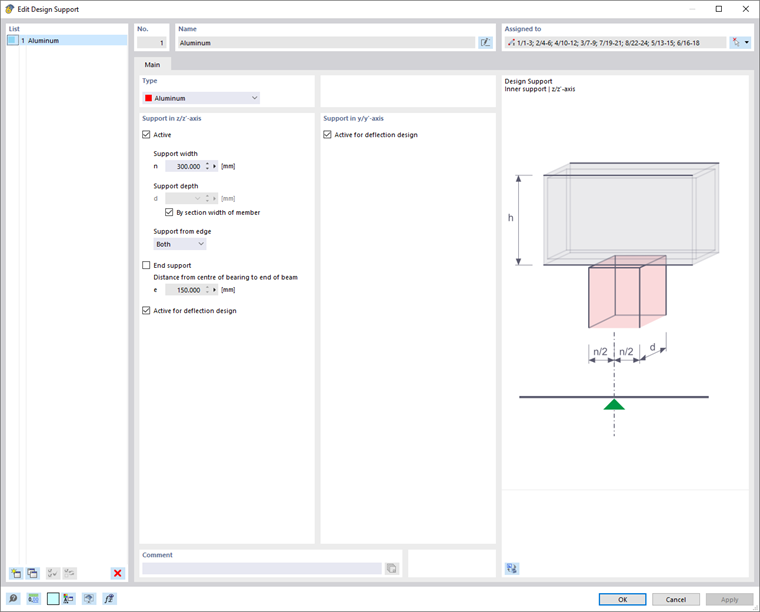

A verificação contra encolhimento da alma está disponível apenas segundo a CSA S157-17, 12.3. Se deseja realizar essa verificação, selecione o tipo de suporte de dimensionamento 'Alumínio'.
Com a 'Largura do suporte' n, defina o comprimento da introdução de carga. A 'Profundidade do suporte' d, por outro lado, não influencia a verificação. O "suporte" não é, portanto, um suporte em sentido estrito, mas descreve parâmetros geométricos para a consideração da carga.
Indique o efeito do suporte com base na lista 'Suporte na borda'. Os parâmetros +z e -z referem-se à orientação do eixo z local da barra. Se a carga estiver no bordo superior da viga e o eixo z local estiver apontando para baixo, escolha a opção 'Eixo -z/z'. Assim, a carga será considerada uma tensão de compressão para o perfil. Com a opção 'Eixo +z/z', seria uma tensão de tração, já que a carga atuaria no bordo inferior.
Se houver um 'Suporte final', marque a caixa de seleção correspondente e defina a distância e entre o centro do suporte e o final da viga. Se a caixa de seleção estiver desmarcada, a distância e é considerada infinita.
Se um suporte de dimensionamento não deve ser considerado para segmentação, desative a opção 'Ativo para dimensionamento de deflexão'.
Verificação de deflexão
Segmentos e comprimentos de referência
Na seção direita do diálogo do separador Suporte e Deflexão de Dimensionamento, são listados os segmentos que surgem da atribuição dos suportes de dimensionamento para as respectivas direções de verificação de deflexão. Para cada ponto de verificação em um segmento, o comprimento Lc exibido é usado como comprimento de referência para a determinação do valor limite. Se deseja alterar os comprimentos de referência determinados automaticamente, marque a caixa de seleção 'Comprimentos definidos pelo usuário'. Os valores então são editáveis. No entanto, esses comprimentos definidos pelo usuário não são ajustados automaticamente se você alterar posteriormente o comprimento da barra no modelo.
Valores limites para vigas e cantiléveres
Os valores limites da deflexão para vigas e cantiléveres com suporte em ambos os lados são geridos nas Configurações de serviço. O valor limite correspondente é aplicado de acordo com a disposição dos suportes de dimensionamento na verificação de cada segmento: Um segmento com suportes de dimensionamento em ambos os lados ou sem suporte de dimensionamento é considerado como do tipo viga; um segmento com suporte de dimensionamento em um lado é considerado como cantiléver.
Direção de verificação
Com a 'Direção de verificação', defina quais valores de resultado da deflexão devem ser verificados. Na lista, estão disponíveis os eixos locais y e z, a deflexão resultante, assim como os eixos auxiliares locais y' e z'. Os segmentos abaixo se ajustam de acordo.
Referência de deslocamento
As opções da lista 'Referência de deslocamento' permitem influenciar os valores de deflexão a serem verificados:
- Sistema não deformado: Os valores de deformação locais uy e uz são adotados diretamente dos resultados.
- Extremidades do segmento deformadas: Os valores de deflexão são ajustados para o valor de deformação dos nós inicial e final, de modo que apenas as deflexões locais sejam verificadas.
Pré-camber
Na verificação de cada segmento, pode-se considerar um camber como 'Pré-camber' e, assim, reduzir o valor da deflexão. O camber é considerado em segmentos de viga na forma de uma onda única e em segmentos de cantiléver como um declive linear. Insira o pré-camber wc,z ou wc,y como um valor positivo se estiver na direção oposta ao eixo local da barra z ou y. Para verificação na direção resultante, os componentes do pré-camber são convertidos para a direção resultante.
Superfícies
Na dimensionamento de superfícies no estado limite último, são analisadas as tensões comparativas. As verificações baseiam-se nas propriedades do material e nas espessuras das superfícies. Para a verificação de serviço, no entanto, são necessárias especificações específicas da superfície. Estas podem ser feitas no separador Deflexão do diálogo 'Editar Superfície'.
Tipo de superfície
Com o tipo de superfície, defina quais valores limites de deflexão serão aplicados na verificação. Existem duas opções disponíveis na lista:
- Suporte duplo
- Cantiléver
Os valores limites são definidos no diálogo Configurações de serviço para diferentes situações de dimensionamento de superfícies com suporte em um ou ambos os lados.
Referência de deslocamento
A referência de deslocamento controla qual modelo de referência deve ser usado para a verificação das deformações. A lista contém três opções:
- Plano de referência deformado definido pelo usuário: Se os suportes têm deslocamentos muito variados, você deve definir um plano de referência inclinado para a deformação uz a ser verificada. Defina o plano na seção 'Plano de referência definido pelo usuário' por meio de três pontos do sistema não deformado. O RFEM determina a deformação dos três pontos de definição, posiciona o plano de referência por esses pontos deslocados e usa a deformação máxima uz referida para a verificação.
- Plano paralelo na posição do nó menos deformado: Esta opção é recomendada para suporte flexível da superfície. A deformação máxima uz é referida a um plano paralelo deslocado do sistema não deformado, que o RFEM localiza pelo nó com o menor valor de deslocamento uz,min.
- Sistema não deformado: As deformações locais uz são adotadas diretamente dos resultados e usadas para a verificação.
Comprimento de referência e tipo de definição
O valor limite da deflexão é dependente do comprimento de referência Lz. Nas opções do tipo de definição 'Pelo maior comprimento de borda' e 'Pelo menor comprimento de borda' (configuração padrão), o RFEM determina a extensão do bordo mais longo ou mais curto da geometria da superfície e ajusta automaticamente o comprimento de referência. Se quiser definir o comprimento de referência, escolha 'Manual' na lista do tipo de definição e insira o valor.
