Návrhové podopry a průhyb

U stěn nebo sad stěn s aktivovanými vlastnostmi dimenzování se v dialogu pro úpravy nachází další záložka Opěry pro dimenzování a průhyb. Zde definujte okrajové podmínky pro posudek použitelnosti při dimenzování hliníku.

Předepsané hodnoty pro kontrolu průhybu plocha můžete zadat na záložce Průhyb v dialogu pro úpravu plochy.

Důležité

Všimněte si, že nastavení provedená zde jsou relevantní pouze v případě, že je objektu přiřazena Konfigurace použitelnosti a odpovídající Situace dimenzování jsou k dispozici pro posudky použitelnosti.

Stěny

Opěry pro dimenzování

Opěry pro dimenzování umožňují segmentaci stěny nebo sady stěn pro kontrolu průhybu. Přiřazení opěr pro dimenzování je možné tabulkou na všech mezilehlých uzlech objektu. Přitom se rozpoznávají jak uzly typu 'Bod na stěně', tak standardní uzly mezi stěnami sady stěn.

Vyberte v seznamu typ opěry pro dimenzování nebo vytvořte nový tlačítkem Nový . Tlačítkem Úpravy upravujete vybraný typ opěry pro dimenzování. Tlačítko Vícenásobný výběr umožňuje grafický výběr již existující opěry pro dimenzování z modelu.

Pro dimenzování hliníku může být použit typ opěry pro dimenzování 'Obecné'. Další kontroly – jako například pro místní zavádění zatížení – nejsou momentálně podle EN 1999-1-1, ADM 2020 a GB 50429 k dispozici. Údaje o šířce nebo hloubce podpory nejsou proto pro dimenzování hliníku podle těchto norem relevantní.

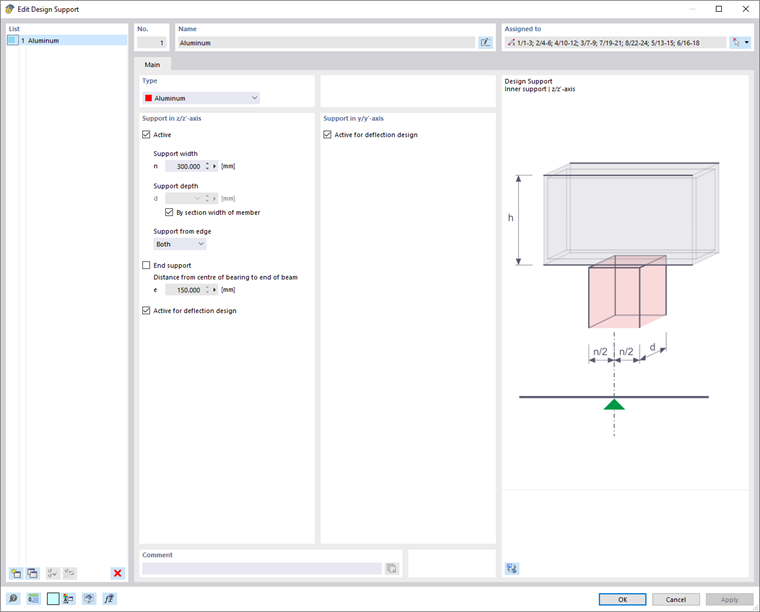

Kontrola proti boulení je však k dispozici podle CSA S157-17, 12.3. Pokud má být tato provedena, vyberte typ opěry pro dimenzování 'Hliník'.

Šířkou podpory n definujete délku zavádění zatížení. Hloubka podpory d však nemá vliv na kontrolu. "Podpora" tedy nepředstavuje skutečnou podporu v pravém smyslu, ale slouží spíše k popisu geometrických parametrů pro zohlednění zatížení.

Pomocí seznamu 'Podpora od okraje' určete působení podpory. Parametry +z a -z se vztahují k orientaci lokální osy z stěny. Pokud zatížení například působí na horním okraji nosníku a lokální osa z směřuje dolů, pak vyberte možnost 'Osa -z/z'. Tím je zatížení považováno za tlakové namáhání profilu. U možnosti '+z/z' by se jednalo o tahové namáhání, protože zatížení pak působí na dolním okraji.

Pokud se jedná o 'Koncovou podporu', zaškrtněte odpovídající políčko a určete vzdálenost e mezi středem podpory a koncem nosníku. Pokud je políčko nezaháknuto, vzdálenost e je považována za nekonečně velkou.

Informace

Kontrola proti boulení je možná pouze pro nesložené průřezy z knihovny. Stěna nebo sada stěn nesmí vykazovat excentricity, rotace nebo zakřivení a musí mít konstantní průřezový průběh (žádné klíny). U nesymetrických průřezů musí být všechny stěny sady stěn stejně orientované.

Pokud nemá být opěra pro dimenzování zohledněna při segmentaci, musí být deaktivována možnost 'Aktivní pro dimenzování průhybu'.

Kontrola průhybu

Segmenty a referenční délky

Na pravé straně dialogu záložky Opěry pro dimenzování a průhyb jsou vypsány segmenty, které se objevují díky přiřazení opěr pro dimenzování pro jednotlivé směry kontroly průhybu. Pro každé místo kontroly v segmentu je zobrazená délka Lc použita jako referenční délka pro určení mezní hodnoty. Pokud chcete změnit automaticky určené referenční délky, zaškrtněte políčko 'Uživatelské délky'. Hodnoty jsou pak upravitelné. Tyto uživatelské délky se ale automaticky neupravují, pokud následně změníte délku stěny v modelu.

Mezní hodnoty pro nosníky a konzoly

Mezní hodnoty průhybu pro nosníky s oboustrannou podporou a konzoly jsou spravovány v Konfigurace použitelnosti. Odpovídající mezní hodnota je nastavena podle uspořádání opěr pro dimenzování při kontrole pro každý segment: Segment s opěrami pro dimenzování na obou stranách nebo bez opěr pro dimenzování je považován za segment typu Nosník, segment s opěrou pro dimenzování na jedné straně jako Konzola.

Směr kontroly

Výběrem 'Směr kontroly' určete, jaké výsledky průhybu mají být kontrolovány. V seznamu jsou k dispozici lokální osy y a z, výsledný průhyb a lokální pomocné osy y' a z'. Segmenty níže se podle toho přizpůsobí.

Referenční posunutí

Možnosti seznamu 'Referenční posunutí' umožňují ovlivnit hodnoty průhybu pro kontrolu:

  • Nedeformovaný systém: Lokální deformace uy a uz jsou převzaty přímo z výsledků.
  • Deformované konce segmentu: Hodnoty průhybu pro kontrolu jsou sníženy o hodnoty deformace počátečního, resp. koncového uzlu, takže jsou kontrolovány pouze lokální průhyby.

Vůle

Při kontrole můžete pro každý segment zohlednit zvětšení jako 'Vůli' a tím snížit hodnotu průhybu. Zvětšení je pro segmenty typu nosník považováno za jednoznačný tvar, pro segmenty typu konzola za lineární průběh. Zadejte vůli wc,z nebo wc,y jako kladnou hodnotu, pokud je proti lokální ose stěny z nebo y. Při kontrole výsledného směru se provádí přepočet podílů vůle do výsledného směru.

Informace

Při kontrole podle EN 1999‑1‑1 je vůle zohledněna pouze pro kvazi-stálé návrhové situace.

Plochy

Při dimenzování ploch ve stavu mezní únosnosti jsou zkoumány srovnávací napětí. Kontroly vycházejí z materiálových vlastností a tlouštěk ploch. Pro posudek použitelnosti jsou však požadovány plošně specifické údaje. Tyto můžete zadat na záložce Průhyb dialogu 'Upravit plochu'.

Důležité

Pokud je v dialogu Globální nastavení deaktivována možnost Použitelnost, nejsou v této záložce možné žádné vstupy.

Typ plochy

Definujte pomocí typu plochy, které mezní hodnoty průhybu budou při kontrole použity. V seznamu jsou dvě možnosti:

  • Dvojitě podepřené
  • Konzola

Mezní hodnoty jsou uloženy v dialogu Konfigurace použitelnosti pro různé návrhové situace ploch s jednostrannou nebo oboustrannou podporou.

Referenční posunutí

Referenční posunutí určuje, který model referenčního posunutí slouží pro kontrolu deformací. Seznam obsahuje tři výběry:

  • Deformovaná uživatelská referenční rovina: Pokud jsou podpory velmi rozdílně posunuté, měli byste zadat šikmou referenční rovinu pro kontrolované posunutí uz. Definujte rovinu v sekci 'Uživatelská referenční rovina' třemi body nedeformovaného systému. RFEM vypočítá deformaci tří definovaných bodů, umístí referenční rovinu skrz tyto posunuté body a použije vztažené maximální posunutí uz pro kontrolu.
  • Paralelní plocha v místě minimálně deformovaného uzlu: Tato volba se doporučuje u poddajného podepření plochy. Maximální posunutí uz je vztaženo na paralelu k nedeformovanému systému posunutou referenční rovinu, kterou RFEM umístí skrze uzel s nejmenší hodnotou posunu uz,min.
  • Nedeformovaný systém: Lokální deformace uz jsou převzaty přímo z výsledků a použity pro kontrolu.

Referenční délka a typ definice

Mezní hodnota průhybu závisí na referenční délce Lz. U možností typu definice 'Podle maximální hraniční čáry' a 'Podle minimální hraniční čáry' (výchozí) URFEM určí délku nejdelšího nebo nejkratšího okraje z geometrie plochy a automaticky nastaví referenční délku. Pokud chcete definovat referenční délku, zvolte v seznamu typ definice 'Ruční' a pak zadejte hodnotu.
