Les entrées de la catégorie 'Dimensionnement d'acier' dans le Navigateur (voir l'image Catégories pour le dimensionnement d'acier) et dans le tableau gèrent les attributions de base pour le dimensionnement d'acier. Ici, vous pouvez déterminer quels objets doivent être dimensionnés, vérifier les propriétés des objets comme les matériaux et les sections transversales, et attribuer les configurations de dimensionnement. Les données d'entrée sous forme tabulaire constituent également la base de la documentation dans le Rapport d'impression.
Utiliser les tableaux d'entrée
Pour travailler dans les tableaux d'entrée, vous pouvez utiliser les fonctions connues de RFEM. Elles sont décrites dans le chapitre Tableaux du manuel RFEM.
Vous pouvez accéder au dialogue Paramètres globaux qui gère les paramètres de base pour le dimensionnement d'acier via le bouton
dans la barre d'outils du tableau ou le menu contextuel dans l'entrée 'Dimensionnement d'acier' du Navigateur.
Les tableaux spécifiques concernant l'add-on sont décrits dans les sous-chapitres suivants :
- Situations de dimensionnement
- Objets à dimensionner
- Objets à exclure
- Matériaux
- Sections transversales
Les tableaux avec des fonctions servant de "types" pour le dimensionnement sont décrits dans les sous-chapitres suivants :
- Longueurs de flambement
- Conditions aux limites
- Réductions locales de section de barre
- Champs de cisaillement de barre
- Appuis de rotation de barre
Assigner les propriétés de dimensionnement
Pour le dimensionnement d'acier, vous pouvez définir plusieurs types avec des propriétés spécifiques que vous assignez ensuite aux objets comme Propriétés de dimensionnement. Lors de la saisie des propriétés de dimensionnement, il est également possible de créer de tels types d'objets. Vous avez donc les possibilités suivantes :

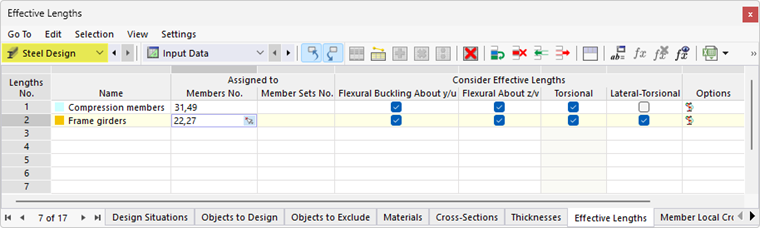

- Indiquez dans les dialogues des types dans la section Assigné à les numéros des objets pertinents (voir le dialogue Nouvelles longueurs de flambement).
- Entrez les numéros des objets dans les tableaux d'entrée des types.
- Attribuez le type dans l'onglet Types de dimensionnement du dialogue de barre ou de groupe de barres ou définissez un nouveau type d'objet.

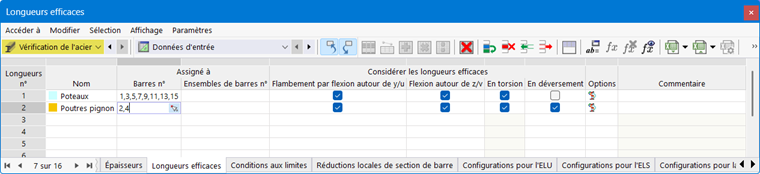

Choisissez dans la liste une entrée déjà définie (voir l'image Attribuer un type de longueur de flambement à une barre). Le bouton
offre la possibilité de créer un nouveau type. Avec le bouton
, vous pouvez sélectionner graphiquement un autre objet pour en reprendre les propriétés pour le dimensionnement d'acier. Si vous souhaitez modifier l'entrée sélectionnée, utilisez le bouton
.
Afficher les paramètres de dimensionnement d'acier sur le modèle
Les propriétés de dimensionnement suivantes pour les barres peuvent être affichées graphiquement sur le modèle :
- Longueurs de flambement des barres
- Conditions aux limites
- Réductions locales de section de barre

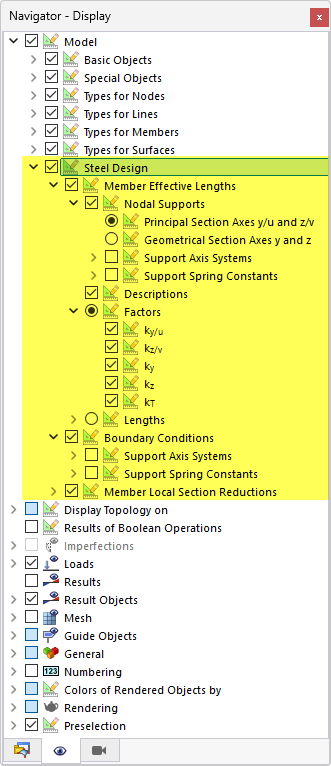

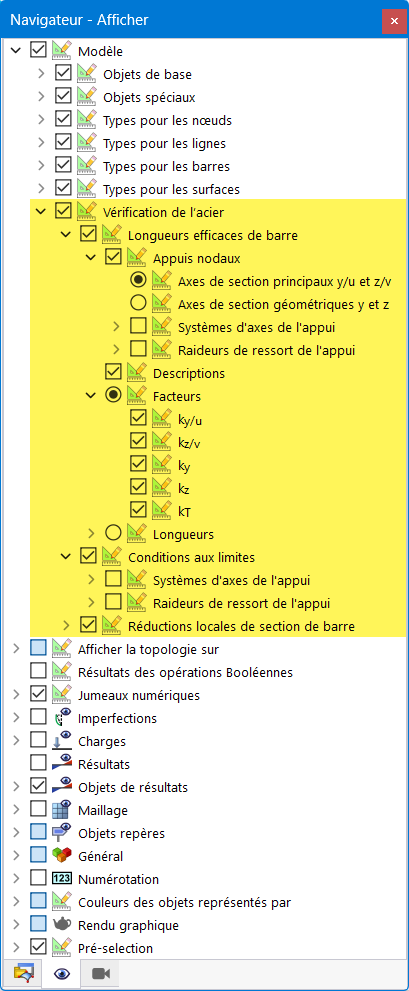

Les options d'affichage correspondantes se trouvent dans la catégorie Modèle → Dimensionnement d'acier dans le Navigateur - Affichage. Cela vous permet de vérifier si vous avez correctement attribué les propriétés de dimensionnement.
Vous pouvez également utiliser les options du Navigateur pour le Impression graphique.
Utiliser les configurations de dimensionnement
Les réglages détaillés pour les vérifications individuelles sont définis dans les "Configurations de dimensionnement". Pour chaque état limite, il existe une configuration de dimensionnement propre qui gère les règles spécifiques aux normes. Vous pouvez y établir des valeurs limites ou diverses options de vérification. Seules les configurations de dimensionnement qui sont activées dans le dialogue Paramètres globaux pour la Norme sélectionnée sont disponibles.
- Configurations de résistance
- Configurations de service
- Configurations de protection incendie
- Configurations sismiques
Attribuer une configuration de dimensionnement
Les configurations de dimensionnement sont organisées comme des "types", à l'instar des Propriétés de dimensionnement : pour chaque catégorie de configuration, vous pouvez créer des entrées avec différents paramètres. Vous assignez ensuite ces types aux objets de manière appropriée. Vous avez les possibilités suivantes :

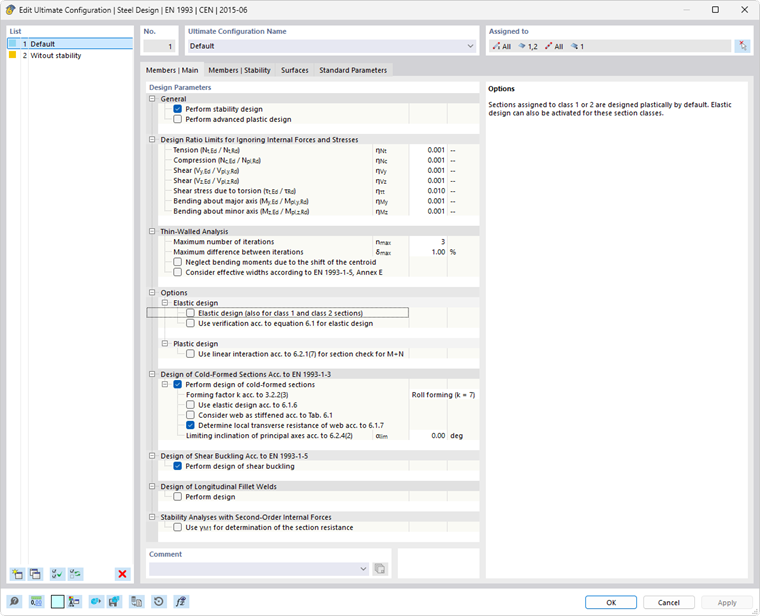

- Indiquez dans les dialogues des configurations individuelles dans la section Assigné à les numéros des objets pertinents (voir le dialogue Modifier la configuration de résistance).
- Entrez les numéros des objets dans les tableaux d'entrée des Configurations.
- Attribuez la configuration dans l'onglet Configurations de dimensionnement du dialogue de barre, de groupe de barres ou de surface ou définissez une nouvelle configuration.

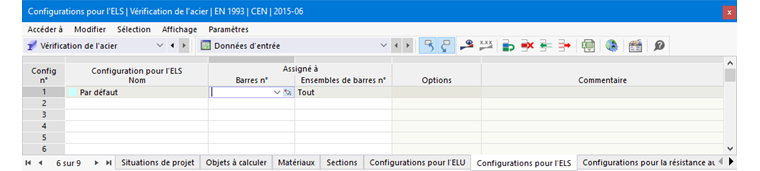

Choisissez dans la liste une configuration de dimensionnement déjà définie. Le bouton
offre la possibilité de créer une nouvelle configuration. Avec le bouton
, vous pouvez sélectionner graphiquement un autre objet pour en reprendre la configuration. Si vous souhaitez modifier la configuration sélectionnée, utilisez le bouton
.
La 'Liste' à gauche montre toutes les configurations définies dans le modèle pour l'état limite. Avec le bouton
, vous pouvez créer une nouvelle configuration basée sur les valeurs par défaut de la Norme. Pour copier une configuration existante, sélectionnez-la et cliquez sur le bouton
. Avec le bouton
, vous pouvez supprimer une configuration.
Si un objet n'a pas de configuration attribuée pour un état limite, aucune vérification n'est effectuée pour cet état limite. Par exemple, vous pouvez désactiver facilement la vérification de service pour certaines barres en ne leur attribuant pas de configuration de service.
