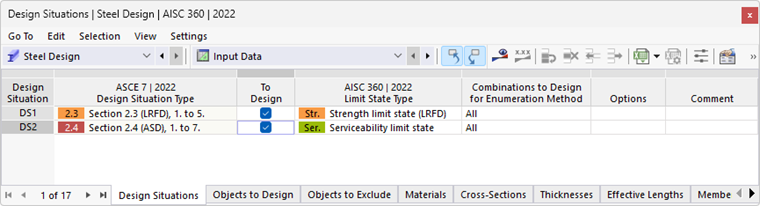

Le voci della categoria 'Dimensionamento acciaio' nel navigatore (vedi immagine Categorie per il dimensionamento acciaio) e nella tabella gestiscono le associazioni di base per il dimensionamento dell'acciaio. Qui puoi stabilire quali oggetti devono essere dimensionati, verificare le proprietà degli oggetti come materiali e sezioni trasversali e assegnare le configurazioni di dimensionamento. I dati di input in formato tabellare costituiscono anche la base per la documentazione nel Rapporto di calcolo.
Utilizzare le tabelle di input
Per lavorare con le tabelle di input puoi utilizzare le funzioni conosciute da RFEM. Sono descritte nel capitolo Tabelle del manuale di RFEM.
Tramite il pulsante
nella barra degli strumenti delle tabelle o il menu di contesto nella voce del navigatore 'Dimensionamento acciaio', puoi aprire il dialogo Impostazioni globali che gestisce le impostazioni di base per il dimensionamento dell'acciaio.
Le tabelle specifiche relative all'add-on sono descritte nei sottocapitoli seguenti:
Le tabelle con funzioni che servono come "tipi" per il dimensionamento sono descritte nei sottocapitoli seguenti:
- Lunghezze d'instabilità
- Condizioni limite
- Riduzioni locali della sezione trasversale dell'asta
- Pannelli a taglio dell'asta
- Poggia aste torsionali
Assegnare proprietà di dimensionamento
Per il dimensionamento dell'acciaio puoi definire diversi tipi con proprietà specifiche che puoi quindi assegnare agli oggetti come Proprietà di dimensionamento. Tuttavia, anche durante l'inserimento delle proprietà di dimensionamento è possibile creare tali tipi di oggetti. Quindi hai le seguenti possibilità:
- Inserisci nei dialoghi dei tipi nella sezione Assegnato a i numeri degli oggetti rilevanti (vedi dialogo Nuove lunghezze d'instabilità).

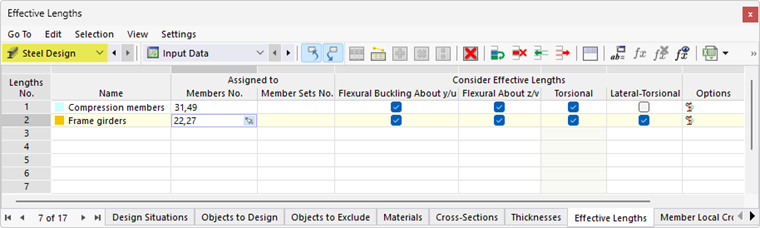

- Inserisci nei tavoli di input dei tipi i numeri degli oggetti.

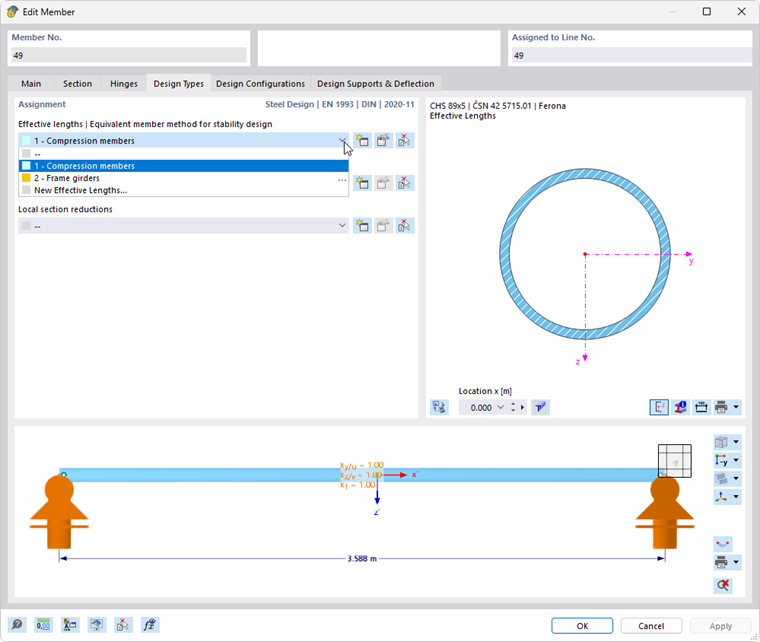

- Assegna il tipo nel dialogo dell'asta o del set di aste nella scheda Tipi di dimensionamento o definisci un nuovo tipo di oggetto.
Seleziona nella lista una voce già definita (vedi immagine Assegnare un tipo di lunghezza d'instabilità a un'asta). Il pulsante
offre la possibilità di creare un nuovo tipo. Con il pulsante
puoi selezionare graficamente un altro oggetto per adottarne le proprietà per il dimensionamento dell'acciaio. Se desideri modificare la voce selezionata, utilizza il pulsante
.
Visualizzare i parametri per il dimensionamento dell'acciaio nel modello
Puoi visualizzare graficamente nel modello le seguenti proprietà di dimensionamento delle aste:
- Lunghezze d'instabilità delle aste
- Condizioni ai bordi
- Riduzioni locali della sezione trasversale dell'asta

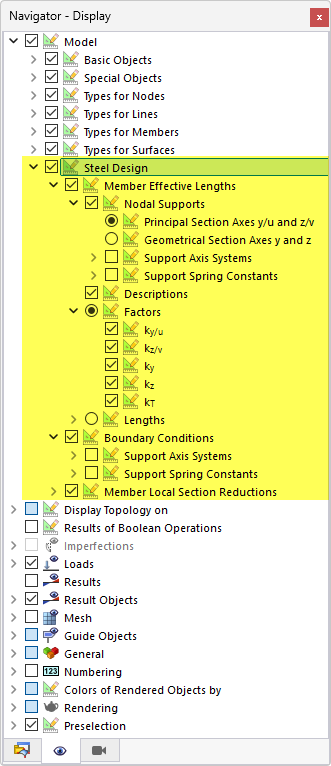

Le opzioni di visualizzazione corrispondenti si trovano nella categoria Modello → Dimensionamento acciaio nel Navigatore - Visualizzazione. Con queste puoi verificare facilmente se hai assegnato correttamente le proprietà di dimensionamento.
Puoi utilizzare le opzioni del navigatore anche per la Stampa grafica.
Utilizzare configurazioni di dimensionamento
Le impostazioni dettagliate per le singole verifiche sono stabilite nelle cosiddette "configurazioni di dimensionamento". Per ogni stato limite esiste una configurazione di dimensionamento che gestisce le regolamentazioni specifiche della norma. Qui puoi stabilire, ad esempio, i valori limite o varie opzioni di verifica. Sono disponibili solo configurazioni di dimensionamento che vengono attivate nel dialogo Impostazioni globali per la Norma selezionata.
- Configurazioni di capacità portante
- Configurazioni di stato limite di esercizio
- Configurazioni di protezione antincendio
- Configurazioni sismiche
Assegnare la configurazione di dimensionamento
Le configurazioni di dimensionamento sono organizzate come "tipi" (come le Proprietà di dimensionamento): per ogni categoria di configurazione puoi creare voci con differenti parametri. Questi tipi vengono quindi assegnati agli oggetti appropriati. Hai le seguenti possibilità:
- Inserisci nei dialoghi delle singole configurazioni nella sezione Assegnato a i numeri degli oggetti rilevanti (vedi dialogo Modifica configurazione capacità portante).

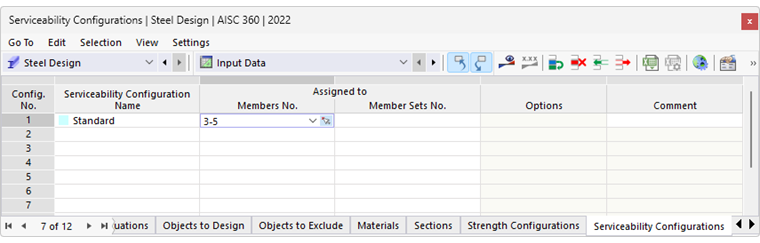

- Inserisci nei tavoli di input delle Configurazioni i numeri degli oggetti.

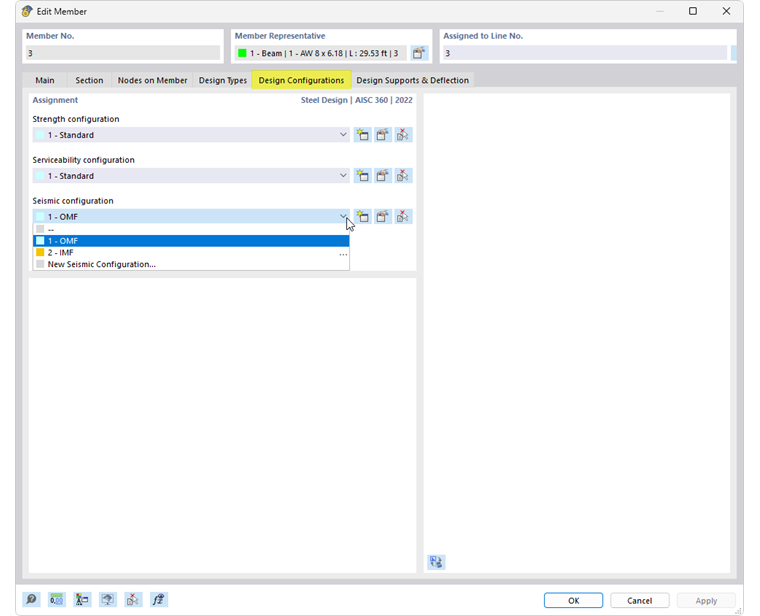

- Assegna la configurazione nel dialogo dell'asta, del set di aste o delle superfici nella scheda Configurazioni di dimensionamento o definisci una nuova configurazione.
Seleziona nella lista una configurazione di dimensionamento già definita. Il pulsante
offre la possibilità di creare una nuova configurazione. Con il pulsante
puoi selezionare graficamente un altro oggetto per adottarne la configurazione. Se desideri modificare la configurazione selezionata, utilizza il pulsante
.
L'elenco a sinistra mostra tutte le configurazioni definite nel modello per lo stato limite. Con il pulsante
puoi creare una nuova configurazione basata sui valori standard della Norma. Per copiare una configurazione esistente, seleziona questa e clicca sul pulsante
. Con il pulsante
puoi eliminare una configurazione.
Se a un oggetto per uno stato limite non è assegnata alcuna configurazione, non verranno effettuate verifiche per tale stato limite. In questo modo puoi, ad esempio, disattivare semplicemente la verifica di stato limite di esercizio per singole aste, non assegnando loro alcuna configurazione di stato limite di esercizio.
