As entradas da categoria Dimensionamento de aço no Navegador (ver imagem Kategorie 'Stahlbemessung' im Navigator) e na tabela (ver imagem Bemessungssituationen für Stahlbemessung) gerem as atribuições fundamentais para o dimensionamento de aço: ali pode definir quais objetos devem ser dimensionados, verificar as propriedades dos objetos, como materiais e secções, e atribuir as configurações de dimensionamento. Os dados de entrada em forma de tabela também constituem a base para a documentação no Ausdruckprotokoll.
Utilizar tabelas de entrada
Para trabalhar nas tabelas de entrada, pode utilizar as funções conhecidas do RFEM. Elas estão descritas no capítulo Tabellen do manual do RFEM.
Über die Schaltfläche
in der Tabellen-Symbolleiste oder das Kontextmenü im Navigatoreintrag 'Stahlbemessung' können Sie den Dialog Globale Einstellungen aufrufen, der die grundlegenden Vorgaben für die Stahlbemessung verwaltet.
As tabelas específicas relativas ao add-on são descritas nos seguintes subcapítulos:
As tabelas com funções que servem como "tipos" para o dimensionamento são descritas nos seguintes subcapítulos:
Atribuir propriedades de dimensionamento
Para o dimensionamento de aço, pode definir vários tipos com determinadas propriedades, que depois atribui aos objetos como Bemessungseigenschaften. Mas também na introdução das propriedades de dimensionamento é possível criar tais tipos de objeto. Assim, tem as seguintes possibilidades:
- Nos diálogos dos tipos, introduza no separador Atribuído a os números dos objetos relevantes (ver diálogo Neue Knicklängen).

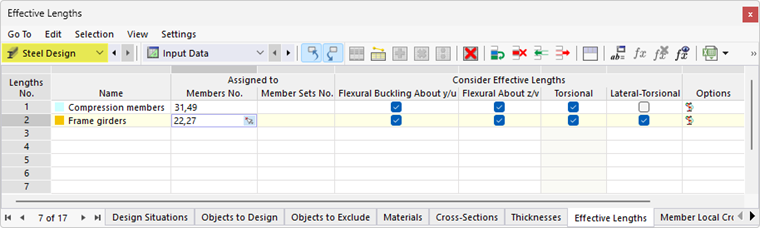

- Introduza nas tabelas de entrada dos tipos os números dos objetos.

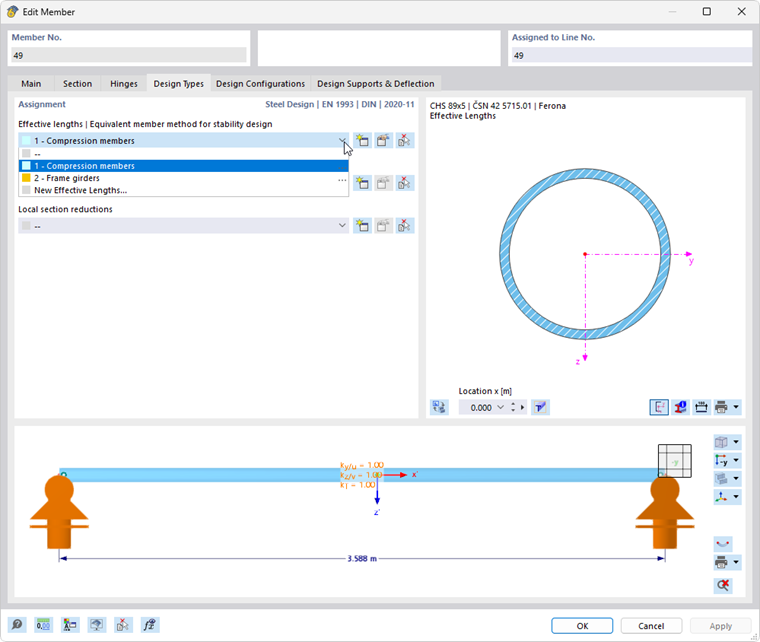

- No diálogo do barra ou do conjunto de barras, atribua o tipo no separador Tipos de dimensionamento ou defina um novo tipo de objeto.
Selecione na lista um item já definido (ver imagem Knicklängentyp einem Stab zuweisen). O botão
oferece a possibilidade de criar um novo tipo. Com o botão
pode selecionar graficamente outro objeto para adotar as suas propriedades para o dimensionamento de aço. Se pretender editar o item selecionado, utilize o botão
.
Apresentar parâmetros para dimensionamento de aço no modelo
As seguintes propriedades de dimensionamento de barras podem ser apresentadas graficamente no modelo:
- Comprimentos de flambagem da barra
- Condições de contorno
- Reduções locais da secção da barra

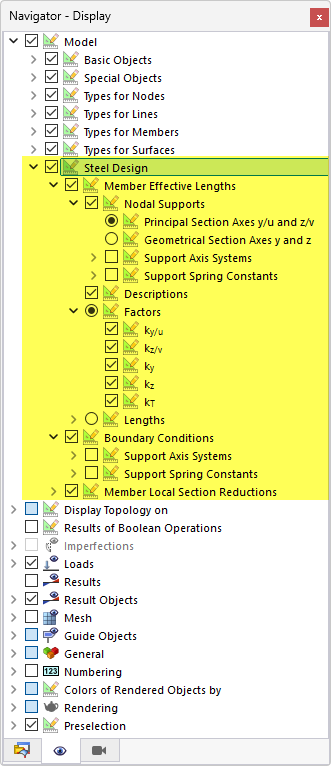

As opções de apresentação correspondentes encontram-se na categoria Modelo → Dimensionamento de aço no Navigator - Anzeige. Com isso, pode verificar bem se atribuiu corretamente as propriedades de dimensionamento.
Também pode utilizar as opções do Navegador para o Grafikausdruck.
Utilizar configurações de dimensionamento
Os ajustes detalhados dos diferentes verificações são definidos nas chamadas "configurações de dimensionamento". Para cada estado limite existe uma configuração de dimensionamento própria, que gere as regras específicas da norma. Aí pode, por exemplo, definir valores limite ou diferentes opções de verificação. Só estão disponíveis as configurações de dimensionamento que estão ativadas no diálogo Globale Einstellungen para a Norm selecionada.
- Tragfähigkeitskonfigurationen
- Gebrauchstauglichkeitskonfigurationen
- Brandschutzkonfigurationen
- Erdbebenkonfigurationen
Atribuir configuração de dimensionamento
As configurações de dimensionamento estão organizadas, tal como as Bemessungseigenschaften, como "tipos": para cada categoria de configuração pode criar entradas com parâmetros diferentes. Depois, atribui estes tipos aos objetos de forma apropriada. Tem as seguintes possibilidades:
- Nos diálogos das configurações individuais, introduza no separador Atribuído a os números dos objetos relevantes (ver diálogo Tragfähigkeitskonfiguration bearbeiten).

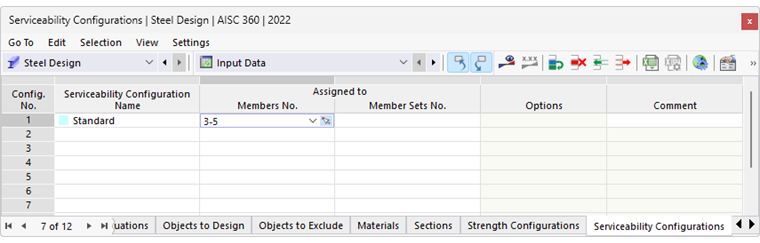

- Introduza nas tabelas de entrada das configurações os números dos objetos (ver tabela Gebrauchstauglichkeitskonfigurationen).

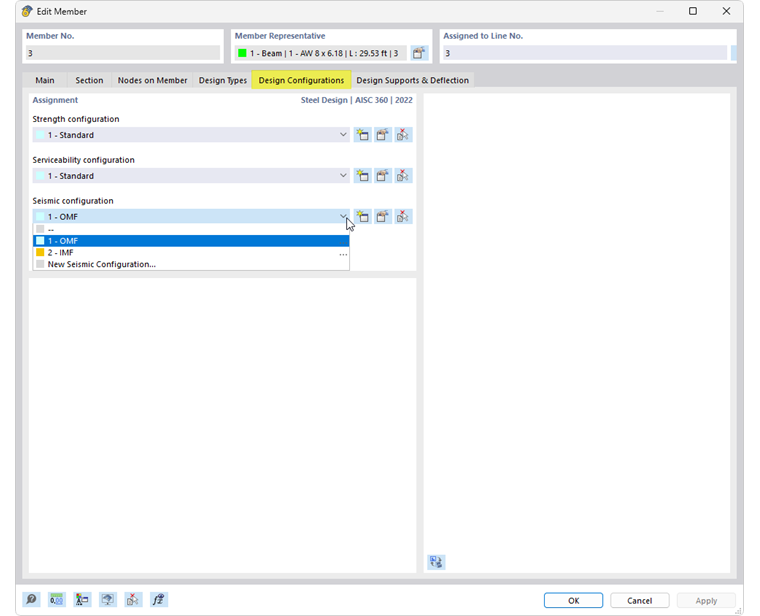

- No diálogo do barra, do conjunto de barras ou da superfície, atribua a configuração no separador Configurações de dimensionamento ou defina uma nova configuração.
Selecione na lista uma configuração de dimensionamento já definida. O botão
oferece a possibilidade de criar uma nova configuração. Com o botão
pode selecionar graficamente outro objeto para adotar a sua configuração. Se pretender editar a configuração selecionada, utilize o botão
.
A 'lista' à esquerda mostra todas as configurações definidas no modelo para o estado limite. Com o botão
pode criar uma nova configuração com base nos valores padrão da Norm. Para copiar uma configuração existente, selecione-a e clique no botão
. Com o botão
pode eliminar uma configuração.
Se a um objeto não estiver atribuída nenhuma configuração para um estado limite, não são efetuadas verificações para esse estado limite. Assim, pode, por exemplo, desativar facilmente a verificação de serviço para barras individuais, não atribuindo a essas barras nenhuma configuração de serviço.
