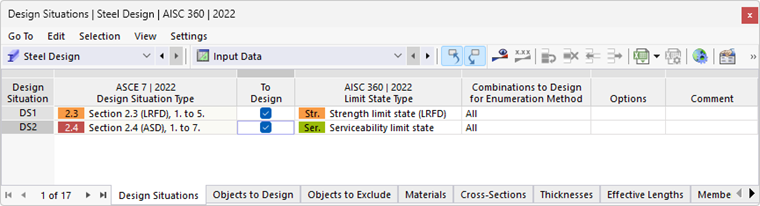

Los aspectos de la categoría 'Dimensionamiento de acero' en el navegador (ver imagen Categorías para dimensionamiento de acero) y en la tabla administran las asignaciones básicas para el dimensionamiento de acero. Aquí puede establecer qué objetos deben dimensionarse, verificar las propiedades de los objetos como materiales y secciones transversales, y asignar las configuraciones de dimensionamiento. Los datos de entrada en formato tabular también forman la base para la documentación en el Registro de Impresión.
Utilizar las tablas de entrada
Para trabajar en las tablas de entrada, puede utilizar las funciones conocidas de RFEM. Están descritas en el capítulo Tablas del manual de RFEM.
A través del botón
en la barra de herramientas de la tabla o el menú contextual en la entrada del navegador 'Dimensionamiento de acero', puede abrir el diálogo Configuraciones Globales, que administra los estándares básicos para el dimensionamiento de acero.
Las tablas específicas relacionadas con el complemento se describen en los siguientes subcapítulos:

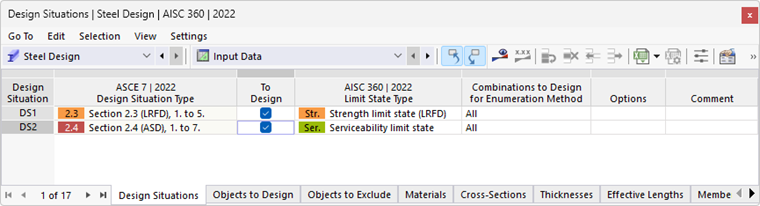

- Situaciones de dimensionamiento
- Objetos a dimensionar
- Objetos a excluir
- Materiales
- Secciones transversales
Las tablas con funciones que sirven como "tipos" para el dimensionamiento se describen en los siguientes subcapítulos:
- Longitudes de pandeo
- Condiciones de borde
- Reducciones locales de sección transversal de barra
- Campos de cortante de barra
- Apoyos rotacionales de barra
Asignar propiedades de dimensionamiento
Para el dimensionamiento de acero, puede definir varios tipos con propiedades específicas que luego puede asignar a los objetos como Propiedades de dimensionamiento. Sin embargo, también es posible crear estos tipos de objetos al ingresar las propiedades de dimensionamiento. De este modo, tiene las siguientes opciones:
- Indique en los diálogos de los tipos en la sección Asignado a los números de los objetos relevantes (ver diálogo Nuevas longitudes de pandeo).

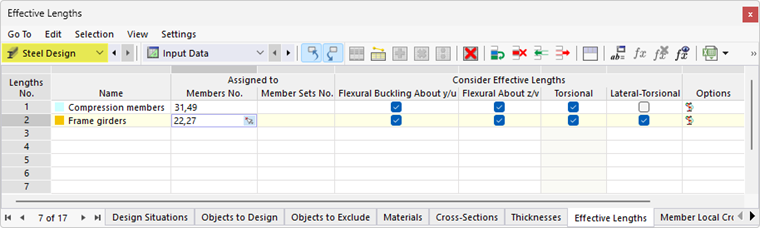

- Ingrese los números de los objetos en las tablas de entrada de los tipos.

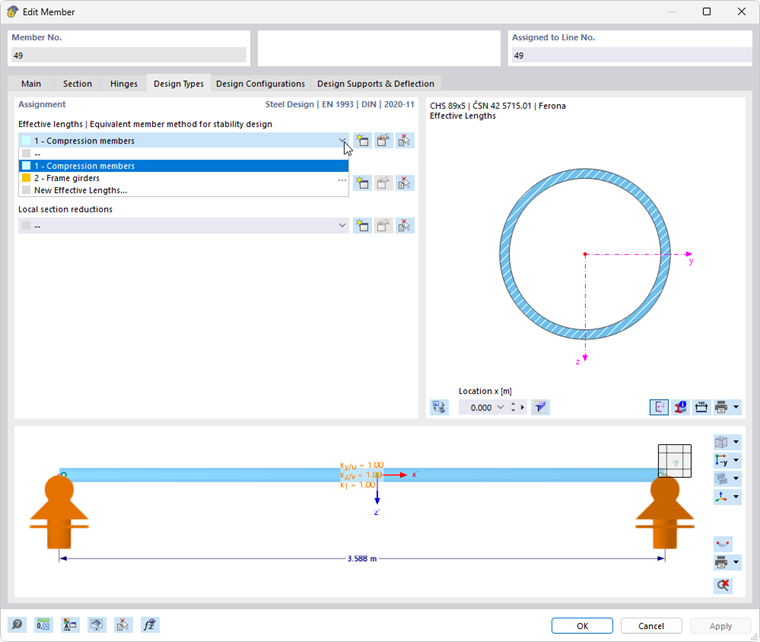

- Asigne el tipo en el diálogo de barra o conjunto de barras en la pestaña Tipos de dimensionamiento o defina un nuevo tipo de objeto.
Seleccione en la lista una entrada ya definida (ver imagen Asignar tipo de longitud de pandeo a una barra). El botón
ofrece la posibilidad de crear un nuevo tipo. Con el botón
, puede seleccionar gráficamente otro objeto para adoptar sus propiedades para el dimensionamiento de acero. Si desea editar la entrada seleccionada, utilice el botón
.
Mostrar parámetros de dimensionamiento de acero en el modelo
Puede mostrar gráficamente los siguientes parámetros de dimensionamiento de las barras en el modelo:
- Longitudes de pandeo de barras
- Condiciones de borde
- Reducciones locales de sección transversal de barra

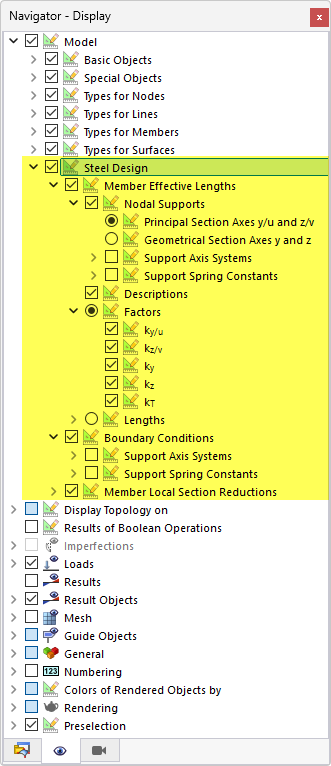

Las opciones de visualización correspondientes se encuentran en la categoría Modelo → Dimensionamiento de acero en el Navegador - Visualización. Esto le permite verificar bien si ha asignado correctamente las propiedades de dimensionamiento.
También puede utilizar las opciones del navegador para la Salida gráfica.
Utilizar configuraciones de dimensionamiento
Los ajustes detallados de las verificaciones individuales se establecen en las llamadas "configuraciones de dimensionamiento". Para cada estado límite hay una configuración de dimensionamiento específica que gestiona las regulaciones específicas de la norma. Allí puede establecer, por ejemplo, valores límite u opciones de verificación diversas. Solo están disponibles configuraciones de dimensionamiento que están activadas en el diálogo Configuraciones Globales para la Norma seleccionada.
- Configuraciones de resistencia
- Configuraciones de estado de servicio
- Configuraciones de protección contra incendios
- Configuraciones sísmicas
Asignar configuración de dimensionamiento
Las configuraciones de dimensionamiento están organizadas como "tipos" (como las Propiedades de dimensionamiento): Para cada categoría de configuración, puede crear entradas con diferentes parámetros. Luego asigna estos tipos a los objetos de manera adecuada. Tiene las siguientes opciones:
- Indique en los diálogos de las configuraciones individuales en la sección Asignado a los números de los objetos relevantes (ver diálogo Editar configuración de resistencia).
- Ingrese los números de los objetos en las tablas de entrada de Configuraciones.

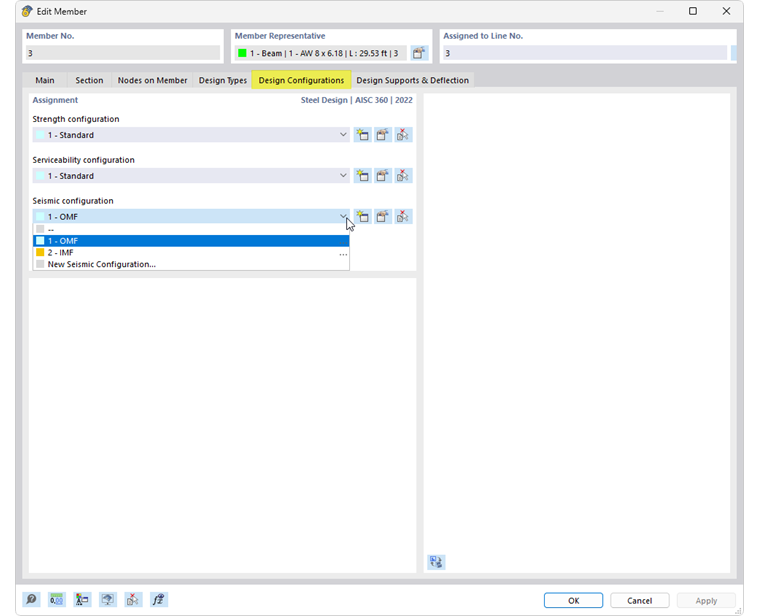

- Asigne la configuración en el diálogo de barra, conjunto de barras o superficies en la pestaña Configuraciones de dimensionamiento o defina una nueva configuración.
Seleccione en la lista una configuración de dimensionamiento ya definida. El botón
ofrece la posibilidad de crear una nueva configuración. Con el botón
, puede seleccionar gráficamente otro objeto para adoptar su configuración. Si desea editar la configuración seleccionada, utilice el botón
.

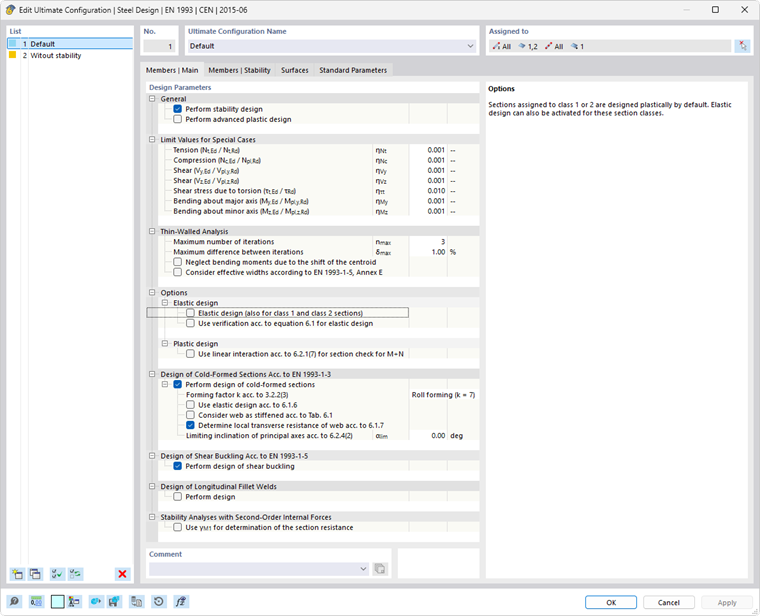

La 'Lista' a la izquierda muestra todas las configuraciones definidas en el modelo para el estado límite. Con el botón
, puede crear una nueva configuración basada en los valores estándar de la Norma. Para copiar una configuración existente, seleccione esta y haga clic en el botón
. Con el botón
, puede eliminar una configuración.
Si no se asigna una configuración a un objeto para un estado límite, no se realizarán verificaciones para ese estado límite. Así, por ejemplo, puede desactivar fácilmente la verificación de estado de servicio para barras individuales no asignándoles una configuración de estado de servicio.
