Die Einträge der Kategorie 'Stahlbemessung' im Navigator (siehe Bild Kategorien für Stahlbemessung) und in der Tabelle verwalten die grundlegenden Zuordnungen für die Stahlbemessung. Hier können Sie festlegen, welche Objekte bemessen werden sollen, die Objekteigenschaften wie Materialien und Querschnitte überprüfen und die Bemessungskonfigurationen zuweisen. Die Eingabedaten in tabellarischer Form bilden auch die Grundlage für die Dokumentation im Ausdruckprotokoll.
Eingabetabellen nutzen
Für die Arbeit in den Eingabetabellen können Sie die aus RFEM bekannten Funktionen nutzen. Sie sind im Kapitel Tabellen des RFEM-Handbuchs beschrieben.
Über die Schaltfläche
in der Tabellen-Symbolleiste oder das Kontextmenü im Navigatoreintrag 'Stahlbemessung' können Sie den Dialog Globale Einstellungen aufrufen, der die grundlegenden Vorgaben für die Stahlbemessung verwaltet.
Spezifische, das Add-On betreffende Tabellen sind in den folgenden Unterkapiteln beschrieben:
Tabellen mit Funktionen, die als "Typen" für die Bemessung dienen, sind in den folgenden Unterkapiteln beschrieben:
Bemessungseigenschaften zuweisen
Für die Stahlbemessung können Sie mehrere Typen mit bestimmten Eigenschaften definieren, die Sie dann den Objekten als Bemessungseigenschaften zuweisen. Aber auch bei der Eingabe der Bemessungseigenschaften ist es möglich, solche Objekttypen zu erstellen. Somit haben Sie folgende Möglichkeiten:
- Geben Sie in den Dialogen der Typen im Abschnitt Zugewiesen an die Nummern der relevanten Objekte an (siehe Dialog Neue Knicklängen).

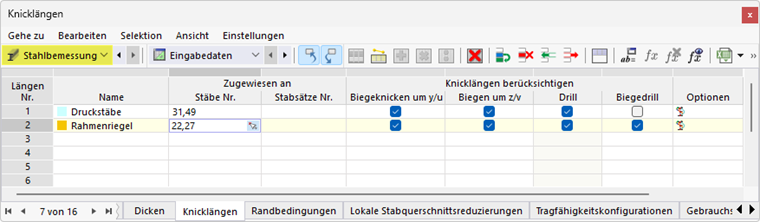

- Tragen Sie in den Eingabetabellen der Typen die Nummern der Objekte ein.
- Weisen Sie im Stab- oder Stabsatz-Dialog den Typ im Register Bemessungsarten zu oder definieren einen neuen Objekttyp.

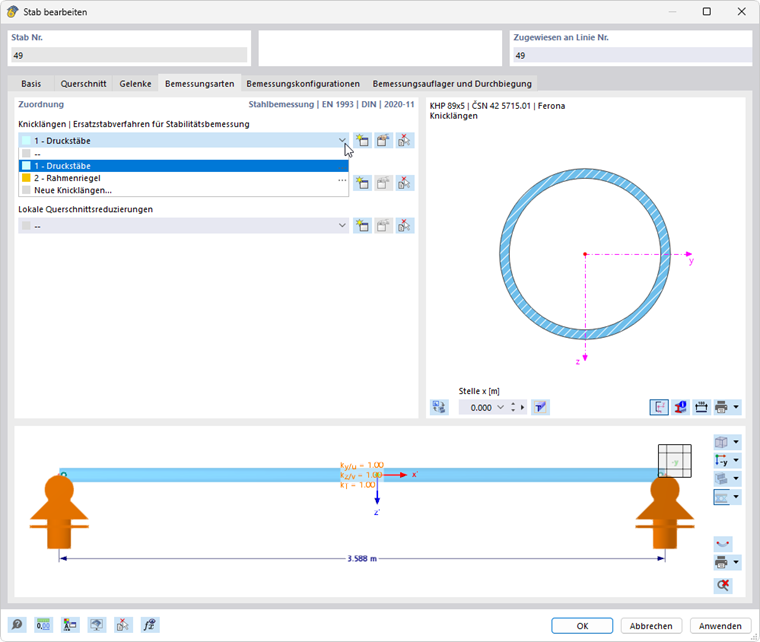

Wählen Sie in der Liste einen bereits definierten Eintrag aus (siehe Bild Knicklängentyp einem Stab zuweisen). Die Schaltfläche
bietet die Möglichkeit, einen neuen Typ erzeugen. Mit der Schaltfläche
können Sie ein anderes Objekt grafisch auswählen, um dessen Eigenschaften für die Stahlbemessung zu übernehmen. Wenn Sie den selektierten Eintrag bearbeiten möchten, verwenden Sie die Schaltfläche
.
Parameter für Stahlbemessung am Modell darstellen
Folgende Bemessungseigenschaften von Stäben können Sie grafisch am Modell darstellen:
- Stabknicklängen
- Randbedingungen
- Lokale Stabquerschnittsreduzierungen

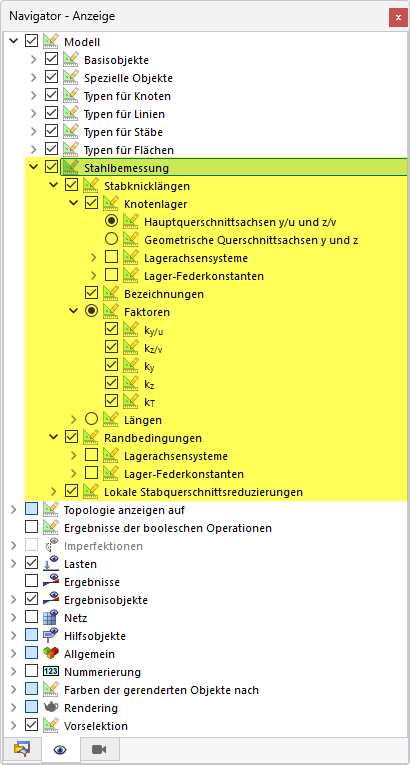

Die entsprechenden Anzeigeoptionen finden Sie in der Kategorie Modell → Stahlbemessung im Navigator - Anzeige. Damit können Sie gut überprüfen, ob Sie die Bemessungseigenschaften richtig zugewiesen haben.
Die Navigator-Optionen können Sie auch für den Grafikausdruck nutzen.
Bemessungskonfigurationen verwenden
Die Detaileinstellungen zu den einzelnen Nachweisen werden in sogenannten "Bemessungskonfigurationen" festgelegt. Für jeden Grenzzustand gibt es eine eigene Bemessungskonfiguration, der die normenspezifische Regelungen verwaltet. Dort können Sie beispielsweise Grenzwerte oder verschiedene Nachweisoptionen festlegen. Es sind nur Bemessungskonfigurationen verfügbar, die im Dialog Globale Einstellungen für die ausgewählte Norm aktiviert sind.
- Tragfähigkeitskonfigurationen
- Gebrauchstauglichkeitskonfigurationen
- Brandschutzkonfigurationen
- Erdbebenkonfigurationen
Bemessungskonfiguration zuweisen
Die Bemessungskonfigurationen sind (wie die Bemessungseigenschaften) als "Typen" organisiert: Für jede Konfigurationskategorie können Sie Einträge mit unterschiedlichen Parametern erstellen. Diese Typen weisen Sie dann den Objekten passend zu. Sie haben folgende Möglichkeiten:
- Geben Sie in den Dialogen der einzelnen Konfigurationen im Abschnitt Zugewiesen an die Nummern der relevanten Objekte an (siehe Dialog Tragfähigkeitskonfiguration bearbeiten).

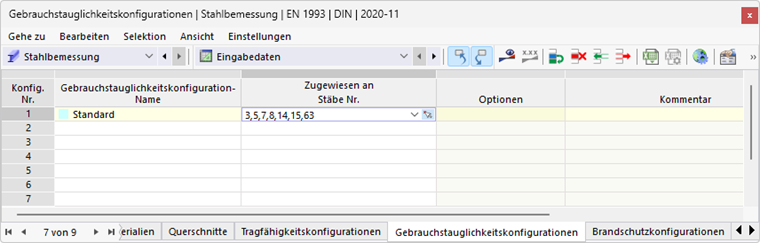

- Tragen Sie in den Eingabetabellen der Konfigurationen die Nummern der Objekte ein.
- Weisen Sie im Stab-, Stabsatz- oder Flächen-Dialog die Konfiguration im Register Bemessungskonfigurationen zu oder definieren eine neue Konfiguration.

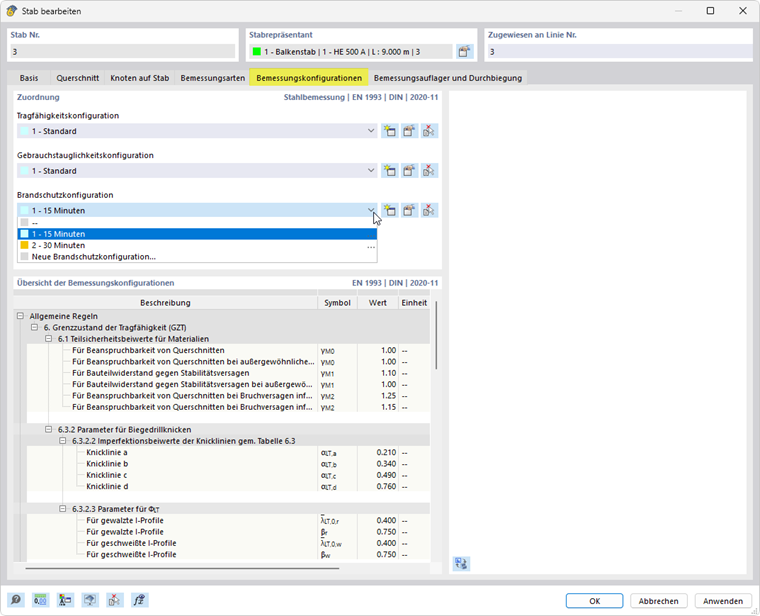

Wählen Sie in der Liste eine bereits definierte Bemessungskonfiguration aus. Die Schaltfläche
bietet die Möglichkeit, eine neue Konfiguration erzeugen. Mit der Schaltfläche
können Sie ein anderes Objekt grafisch auswählen, um dessen Konfiguration zu übernehmen. Wenn Sie die selektierten Konfiguration bearbeiten möchten, verwenden Sie die Schaltfläche
.
Die 'Liste' links zeigt alle Konfigurationen an, die im Modell für den Grenzzustand definiert sind. Mit der Schaltfläche
können Sie eine neue Konfiguration erstellen, die auf den Standardwerten der Norm basiert. Um eine bestehende Konfiguration zu kopieren, selektieren Sie diese und klicken auf die Schaltfläche
. Mit der Schaltfläche
können Sie eine Konfiguration löschen.
Ist einem Objekt für einen Grenzzustand keine Konfiguration zugeordnet, werden für diesen Grenzzustand keine Nachweise geführt. So können Sie für einzelne Stäbe zum Beispiel den Gebrauchstauglichkeitsnachweis einfach deaktivieren, indem Sie diesen Stäben keine Gebrauchstauglichkeitskonfiguration zuweisen.
