Einträge der Kategorie Stahlbemessung im Navigator (siehe Bild Kategorie 'Stahlbemessung' im Navigator) und in der Tabelle (siehe Bild Bemessungssituationen für Stahlbemessung) verwalten die grundlegenden Zuordnungen für die Stahlbemessung: Dort können Sie festlegen, welche Objekte bemessen werden sollen, die Objekteigenschaften wie Materialien und Querschnitte überprüfen und die Bemessungskonfigurationen zuweisen. Die Eingabedaten in tabellarischer Form bilden auch die Grundlage für die Dokumentation im Ausdruckprotokoll.
Použití vstupních tabulek
Při práci ve vstupních tabulkách můžete využívat funkce známé z RFEM. Jsou popsány v kapitole Tabellen příručky RFEM.
Pomocí tlačítka
v liště nástrojů tabulky nebo kontextové nabídky u položky v navigátoru 'Stahlbemessung' můžete otevřít dialog Globale Einstellungen, který spravuje základní nastavení pro navrhování oceli.
Specifické tabulky týkající se doplňku jsou popsány v následujících podkapitolách:
Tabulky s funkcemi, které slouží jako „typy“ pro navrhování, jsou popsány v následujících podkapitolách:
Přiřazení návrhových vlastností
Pro navrhování oceli můžete definovat několik typů s určitými vlastnostmi, které pak přiřadíte objektům jako Bemessungseigenschaften. Při zadávání návrhových vlastností je však také možné takové typy objektů vytvářet. Máte tedy následující možnosti:
- V dialozích typů v části Přiřazeno k zadejte čísla příslušných objektů (viz dialog Neue Knicklängen).

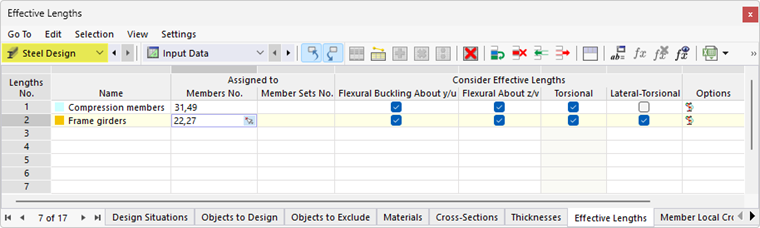

- Do vstupních tabulek typů zadejte čísla objektů.
- V dialogu prutu nebo sady prutů přiřaďte typ na kartě Navrhování nebo definujte nový typ objektu.
_cs6.png?mw=760&hash=382c5e9d7f7a4ab964e4c2781e82be068da12e5d)
Vyberte v seznamu již definovanou položku (viz obrázek Knicklängentyp einem Stab zuweisen). Tlačítko
umožňuje vytvořit nový typ. Tlačítkem
můžete graficky vybrat jiný objekt, abyste převzali jeho vlastnosti pro navrhování oceli. Chcete-li upravit vybranou položku, použijte tlačítko
.
Zobrazení parametrů pro navrhování oceli v modelu
Následující návrhové vlastnosti prutů můžete graficky zobrazit v modelu:
- délky vzpěru prutu
- okrajové podmínky
- lokální zmenšení průřezu prutu

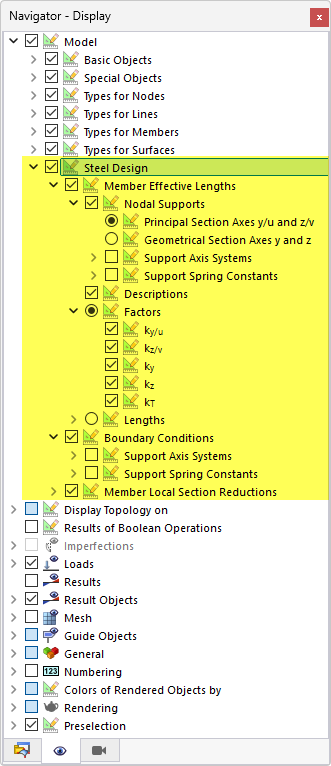

Příslušné možnosti zobrazení najdete v kategorii Model → Stahlbemessung v Navigator - Anzeige. Tím můžete dobře ověřit, zda jste návrhové vlastnosti správně přiřadili.
Možnosti navigátoru můžete využít také pro Grafika tisku.
Použití návrhových konfigurací
Podrobné nastavení jednotlivých posouzení je definováno v tzv. „návrhových konfiguracích“. Pro každý mezní stav existuje samostatná návrhová konfigurace, která spravuje pravidla specifická pro normu. Zde můžete například definovat mezní hodnoty nebo různé možnosti posouzení. K dispozici jsou pouze návrhové konfigurace, které jsou v dialogu Globale Einstellungen aktivovány pro vybranou Norm.
- Tragfähigkeitskonfigurationen
- Gebrauchstauglichkeitskonfigurationen
- Brandschutzkonfigurationen
- Erdbebenkonfigurationen
Přiřazení návrhové konfigurace
Návrhové konfigurace jsou (stejně jako Bemessungseigenschaften) organizovány jako „typy“: Pro každou kategorii konfigurací můžete vytvářet položky s různými parametry. Tyto typy pak přiřadíte příslušným objektům. Máte následující možnosti:
- V dialozích jednotlivých konfigurací v části Přiřazeno k zadejte čísla příslušných objektů (viz dialog Tragfähigkeitskonfiguration bearbeiten).
- Do vstupních tabulek Konfigurationen zadejte čísla objektů (viz tabulka Gebrauchstauglichkeitskonfigurationen).

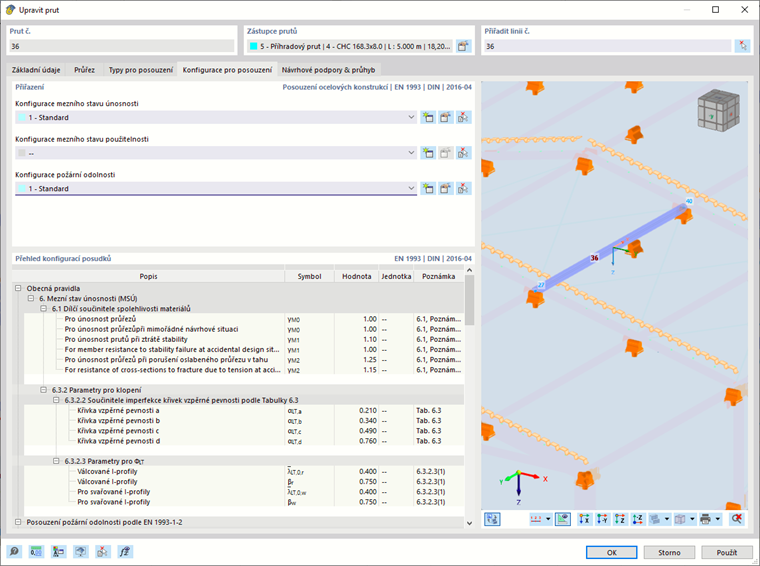

- V dialogu prutu, sady prutů nebo plochy přiřaďte konfiguraci na kartě Návrhové konfigurace nebo definujte novou konfiguraci.
_cs10.png?mw=760&hash=0bc80fffdbb3c0be6e4c64cb3530779ff9cba934)
Vyberte v seznamu již definovanou návrhovou konfiguraci. Tlačítko
umožňuje vytvořit novou konfiguraci. Tlačítkem
můžete graficky vybrat jiný objekt, abyste převzali jeho konfiguraci. Chcete-li upravit vybranou konfiguraci, použijte tlačítko
.

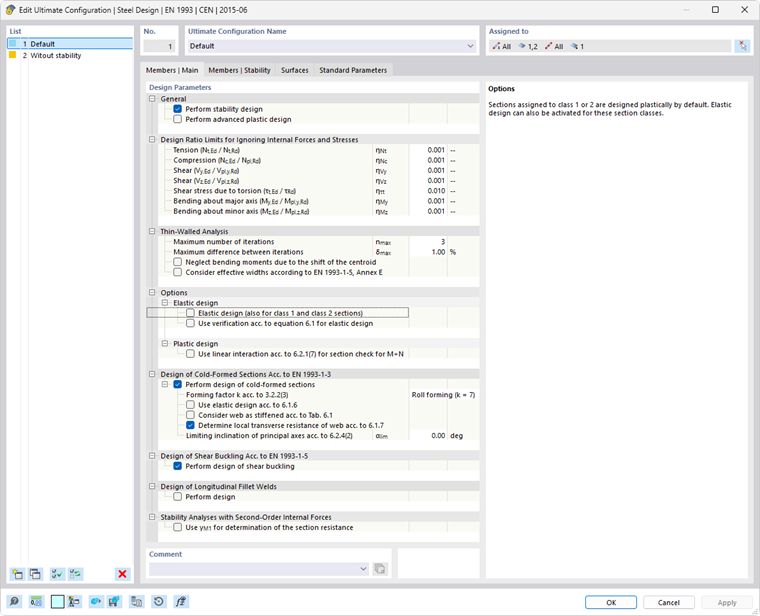

„Seznam“ vlevo zobrazuje všechny konfigurace, které jsou v modelu pro daný mezní stav definovány. Tlačítkem
můžete vytvořit novou konfiguraci založenou na výchozích hodnotách Norm. Chcete-li stávající konfiguraci zkopírovat, vyberte ji a klikněte na tlačítko
. Tlačítkem
můžete konfiguraci odstranit.
Pokud není objektu pro určitý mezní stav přiřazena žádná konfigurace, neprovádějí se pro tento mezní stav žádná posouzení. Můžete tak například u jednotlivých prutů jednoduše deaktivovat posouzení použitelnosti tím, že těmto prutům nepřiřadíte žádnou konfiguraci použitelnosti.
