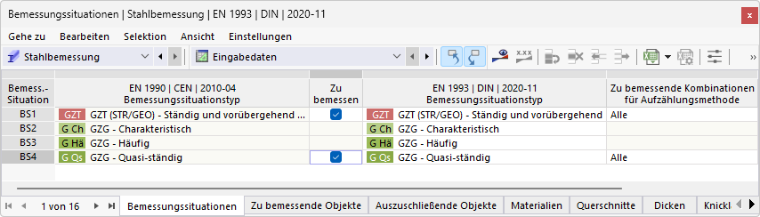

Wpisy kategorii 'Stalowe wymiarowanie' w nawigatorze (patrz rysunek Kategorie für Stahlbemessung) oraz w tabeli zarządzają podstawowymi przypisaniami do projektowania stali. Tutaj można określić, które obiekty mają być projektowane, sprawdzić właściwości obiektów, takie jak materiały i przekroje, oraz przypisać konfiguracje projektowania. Dane wejściowe w formie tabelarycznej stanowią również podstawę do dokumentacji w Ausdruckprotokoll.
Korzystanie z tabeli wejściowych
Dla pracy w tabelach wejściowych można wykorzystać funkcje znane z RFEM. Są one opisane w rozdziale Tabellen podręcznika RFEM.
Za pomocą przycisku
na pasku narzędzi tabeli lub menu kontekstowego w wpisie nawigatora 'Stalowe wymiarowanie' można otworzyć dialog Globale Einstellungen, który zarządza podstawowymi założeniami dla projektowania stali.
Specyficzne tabele dotyczące dodatku są opisane w następujących podrozdziałach:
Tabele z funkcjami, które służą jako "typy" dla projektowania, opisane są w następujących podrozdziałach:
Przypisywanie właściwości projektowych
Dla projektowania stali można zdefiniować kilka typów o określonych właściwościach, które następnie przypisuje się obiektom jako Bemessungseigenschaften. Jednakże, przy wprowadzaniu właściwości projektowych, można również tworzyć takie typy obiektów. Masz następujące możliwości:
- Wprowadź w dialogach typów w sekcji Przypisane do numery odpowiednich obiektów (patrz dialog Neue Knicklängen).

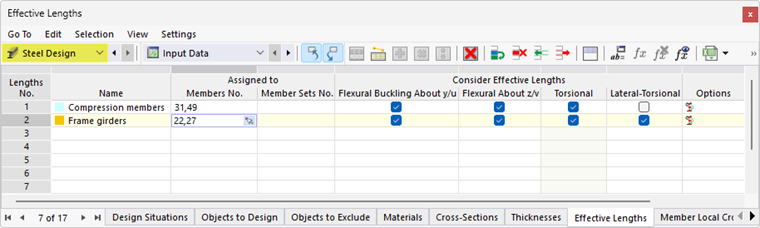

- Wprowadź numery obiektów w tabelach wejściowych typów.

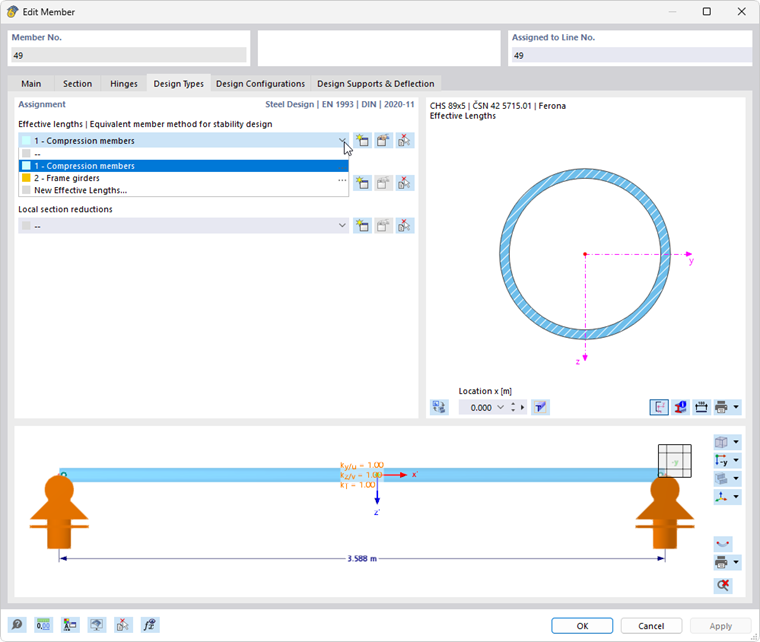

- Przypisz typ w dialogu pręta lub zestawu prętów w zakładce Rodzaje wymiarowania lub zdefiniuj nowy typ obiektu.
Wybierz z listy już zdefiniowany wpis (patrz rysunek Knicklängentyp einem Stab zuweisen). Przycisk
oferuje możliwość utworzenia nowego typu. Przycisk
pozwala na graficzne wybranie innego obiektu, aby przejąć jego właściwości do projektowania stali. Jeśli chcesz edytować wybrany wpis, użyj przycisku
.
Przedstawienie parametrów projektowania stali na modelu

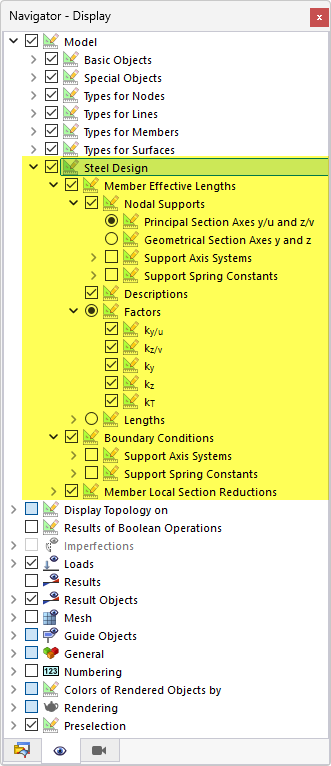

Następujące właściwości projektowe prętów można graficznie przedstawić na modelu:
- Długości wyboczeniowe prętów
- Warunki brzegowe
- Lokalne redukcje przekrojów prętów
Odpowiednie opcje wyświetlania można znaleźć w kategorii Model → Stalowe wymiarowanie w Navigator - Anzeige. Dzięki temu można dobrze sprawdzić, czy przypisano prawidłowe właściwości projektowe.
Opcje nawigatora można również wykorzystać dla Grafikausdruck.
Korzystanie z konfiguracji wymiarowania
Szczegółowe ustawienia dla poszczególnych dowodów są określane w tak zwanych "konfiguracjach wymiarowania". Dla każdego stanu granicznego istnieje własna konfiguracja projektowa zarządzająca specyficznymi dla normy regulacjami. Tam można na przykład ustalać wartości graniczne lub różne opcje dowodów. Dostępne są tylko konfiguracje projektowania, które są aktywowane w dialogu Globale Einstellungen dla wybranej Norm.
- Tragfähigkeitskonfigurationen
- Gebrauchstauglichkeitskonfigurationen
- Brandschutzkonfigurationen
- Erdbebenkonfigurationen
Przypisywanie konfiguracji projektowych
Konfiguracje projektowania są (podobnie jak Bemessungseigenschaften) zorganizowane jako "typy": Dla każdej kategorii konfiguracji można stworzyć wpisy z różnymi parametrami. Te typy przypisuje się odpowiednim obiektom. Masz następujące możliwości:
- Wprowadź w dialogach poszczególnych konfiguracji numery odpowiednich obiektów w sekcji Przypisane do (patrz dialog Tragfähigkeitskonfiguration bearbeiten).

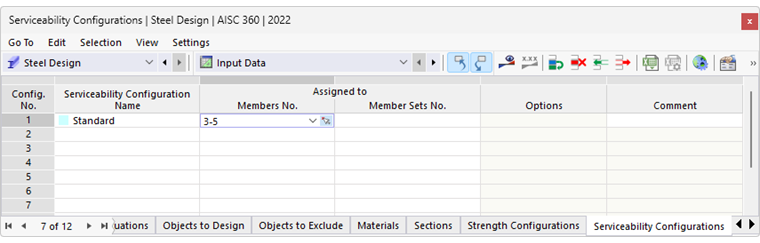

- Wprowadź numery obiektów w tabelach wejściowych Konfiguracji.

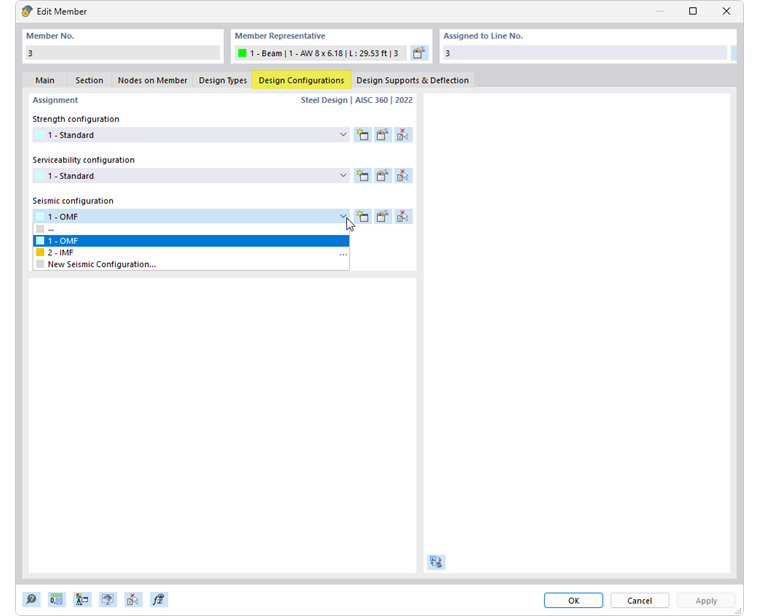

- Przypisz konfigurację w dialogu pręta, zestawu prętów lub powierzchni w zakładce Konfiguracje projektowe lub zdefiniuj nową konfigurację.
Wybierz z listy już zdefiniowaną konfigurację projektowania. Przycisk
oferuje możliwość utworzenia nowej konfiguracji. Przycisk
pozwala na graficzne wybranie innego obiektu, aby przejąć jego konfigurację. Jeśli chcesz edytować wybraną konfigurację, użyj przycisku
.
'Lista' po lewej pokazuje wszystkie konfiguracje zdefiniowane w modelu dla stanu granicznego. Przycisk
pozwala na utworzenie nowej konfiguracji opartej na wartościach standardowych Norm. Aby skopiować istniejącą konfigurację, wybierz ją i kliknij przycisk
. Przycisk
pozwala na usunięcie konfiguracji.
Jeśli nie przypisano konfiguracji do obiektu dla danego stanu granicznego, nie są przeprowadzane dowody dla tego stanu granicznego. W ten sposób można na przykład dezaktywować użyteczność dla pojedynczych prętów, nie przypisując tym prętom konfiguracji użyteczności.
