Navigator

Links im Arbeitsfenster wird ein Navigator angezeigt, der die Daten der geöffneten Datei(en) in einer Baumstruktur darstellt. Mit einem Klick auf das Symbol Verzeichnis öffnen können Sie die Einträge eines Astes aufklappen und mit Liste öffnen wieder schließen. Die gleiche Wirkung hat der Doppelklick auf einen Eintrag.

Wenn Sie den Navigator in der Titelleiste mit der Maus "anfassen", können Sie ihn in die Arbeitsfläche schieben. Ein Doppelklick auf die Titelleiste oder das Verschieben an den Rand dockt ihn wieder am Fensterrand an.

Tipp

Ein Objekt, das im Navigator markiert ist, wird auch im Arbeitsfenster selektiert. So können Sie Objekte schnell lokalisieren und bearbeiten.

Am unteren Ende des Navigators befinden sich drei (bzw. nach der Berechnung vier) Registerreiter. Sie ermöglichen den Wechsel zwischen den Navigatoren 'Daten', 'Anzeige', 'Ansichten' und 'Ergebnisse'.

Navigator - Daten

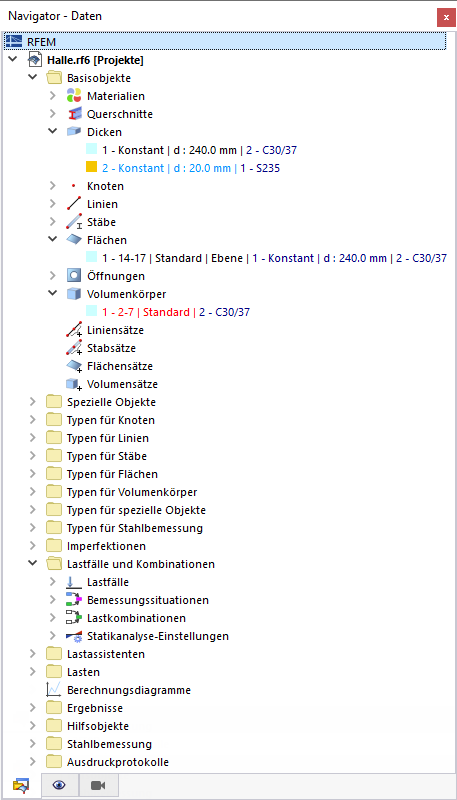

Der Navigator - Daten verwaltet die Modell-, Last- und Bemessungsdaten sowie die berechneten Ergebnisse. Fehlerhaft definierte Objekte erscheinen in roter, unbenutzte Objekte in blauer Schrift.

Info

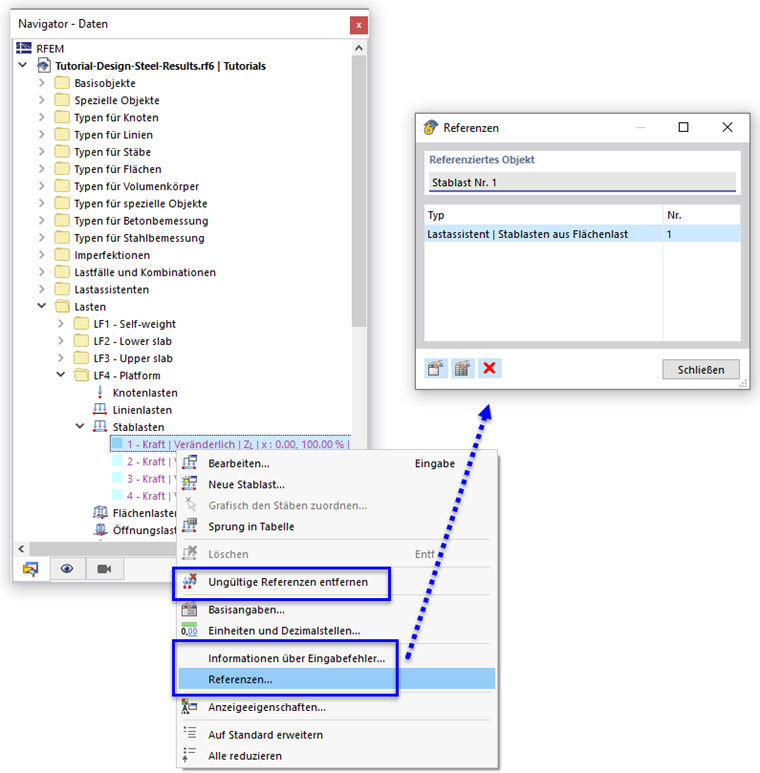

Mit dem Doppelklick auf einen Eintrag (ein "Blatt" des Baumes) rufen Sie den Bearbeitungsdialog des Objekts auf. Wenn Sie einen Eintrag mit der rechten Maustaste anklicken, erscheint ein Kontextmenü mit nützlichen Funktionen zum Anlegen oder Ändern des Objekts (siehe Bild Kontextmenü für Stäbe ).

Navigator - Anzeige

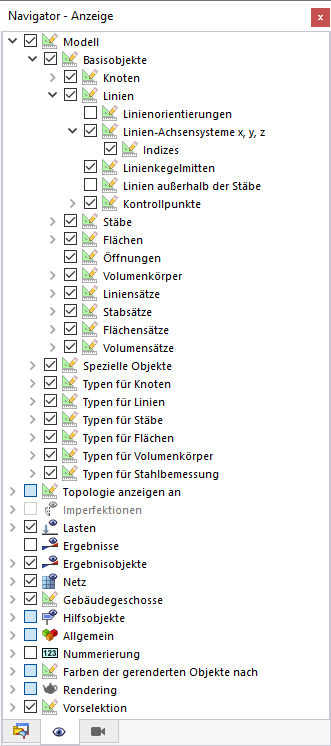

Der Navigator - Anzeige steuert die grafische Darstellung der Objekte im Arbeitsfenster. Wenn Sie den Haken im Kontrollfeld vor einem Eintrag entfernen, wird das Objekt oder Attribut ausgeblendet.

Navigator - Ansichten

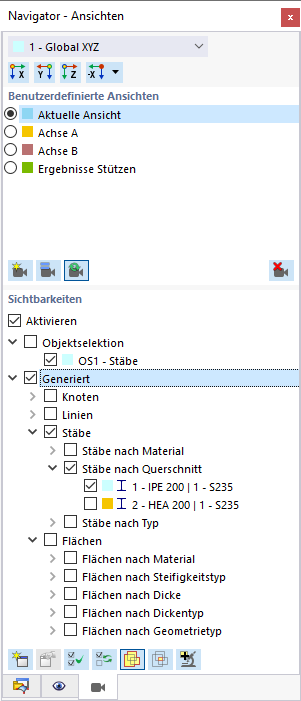

Der Navigator - Ansichten verwaltet die benutzerdefinierten Ansichten sowie die benutzerdefinierten und automatisch angelegten Sichtbarkeiten von Objekten (Ausschnitte, Gruppierungen). Über die Schaltflächen in den beiden Abschnitten können Sie benutzerdefinierte Ansichten anlegen, Sichtbarkeiten festlegen, Objekte in Sichtbarkeiten integrieren etc. (siehe Kapitel Ansichten und Sichtbarkeiten).

Navigator - Ergebnisse

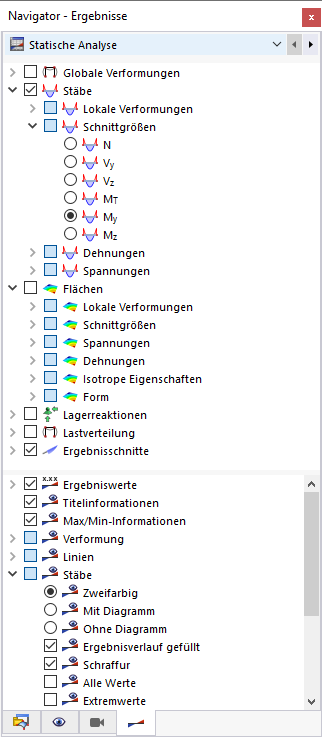

Der Navigator - Ergebnisse steuert, welche Ergebnisse in der Grafik dargestellt werden. Die Einträge sind davon abhängig, ob die Ergebnisse einer statischen Analyse oder einer Bemessung angezeigt werden.
