Résultats additionnels

La catégorie du Navigateur Résultats de barre supplémentaires permet d'afficher graphiquement les modes propres des barres et des ensembles de barres. Les modes propres ne sont pas affichés dans les tableaux.

Résultats de barre additionnels - Modes propres

Modes propres

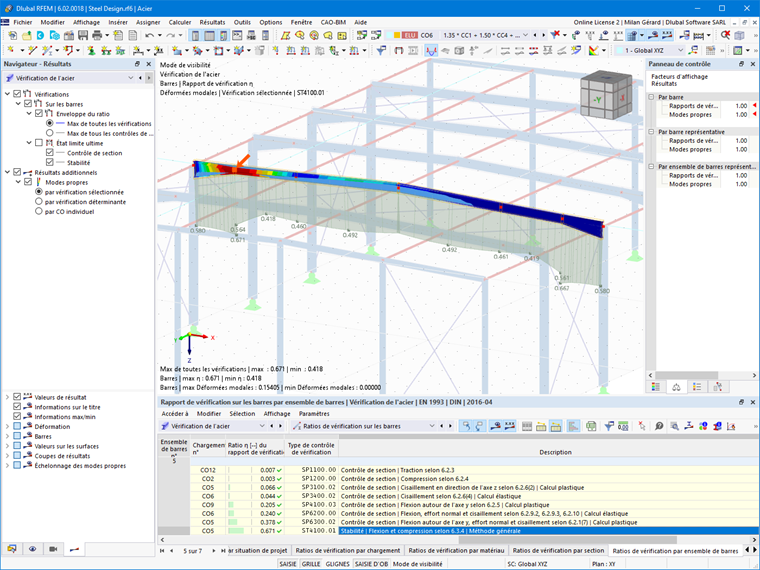

Si la Méthode des valeurs propres est utilisée pour le calcul du moment critique M_cr ou du facteur de charge critique α_crit dans l'analyse de stabilité (déversement), le mode propre associé est également disponible graphiquement comme résultat.

Les modes propres peuvent être affichés en fonction de différents critères :

• Selon la vérification sélectionnée

Le mode propre est affiché spécifiquement pour la vérification qui est sélectionnée dans le tableau des résultats. Dans ce cas, la vérification se rapporte toujours à une barre ou à un ensemble de barres. Le mode propre de cet objet est représenté dans la fenêtre de travail pour la situation de charge utilisée dans la vérification concrète. Cette option est adaptée au contrôle ciblé d'une vérification spécifique.

• Selon la vérification déterminante

Pour tous les objets, les modes propres déterminants pour la vérification de stabilité sont affichés. Plusieurs modes propres sont ainsi représentés côte à côte dans le graphique, bien qu'ils puissent apparaître indépendamment les uns des autres ou reposer sur des situations de charge différentes. Cette option est particulièrement adaptée, en combinaison avec les Visibilités, pour la documentation des résultats, lorsque les modes propres des objets visibles sont représentés.

• Selon la combinaison de charge individuelle

Pour tous les objets, les modes propres valables pour une combinaison de charge spécifique sont affichés, indépendamment du fait que cette combinaison de charge soit déterminante ou non pour la vérification. Définissez la combinaison de charge via la liste des charges dans la barre d'outils. Cette option est adaptée au contrôle de plausibilité des conditions aux limites et des appuis nodaux définis.

Mise à l'échelle des modes propres

Dans la section inférieure du Navigateur, vous pouvez choisir comment les valeurs numériques sans dimension des modes propres doivent être mises à l'échelle sur la longueur de référence 1. Cette méthode est également appelée « normalisation ».

• |u| = 1

La valeur du vecteur de mode propre est mise à l'échelle sur 1. Le déplacement total maximal |u| est alors considéré.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Cette approche prend en compte le vecteur propre complet, y compris les composantes de rotation. Le maximum est recherché comme référence et cette composante est alors fixée à 1.
