Resultados adicionales de barras

La categoría del Navegador Resultados adicionales de barras permite representar gráficamente las deformadas de los modos de barras y conjuntos de barras. Las deformadas de los modos no se muestran en las tablas.

Resultados de barras adicionales – Propios

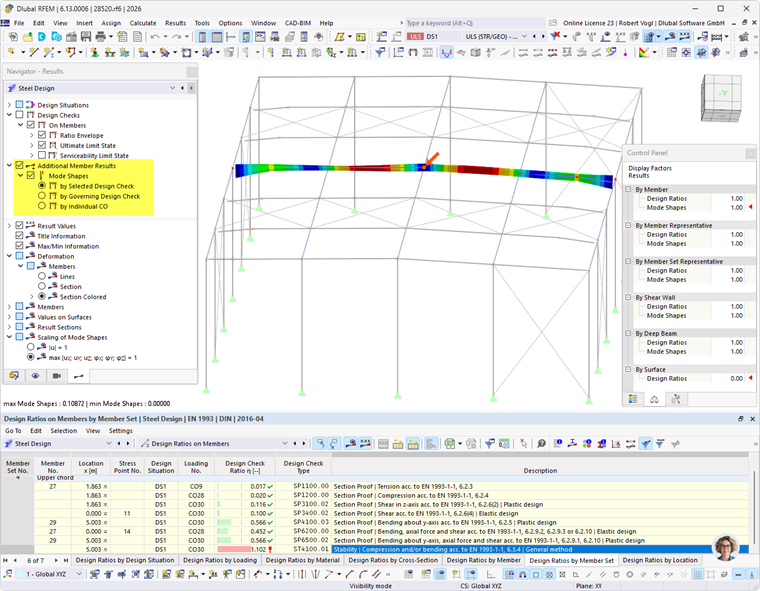

Deformadas de los modos

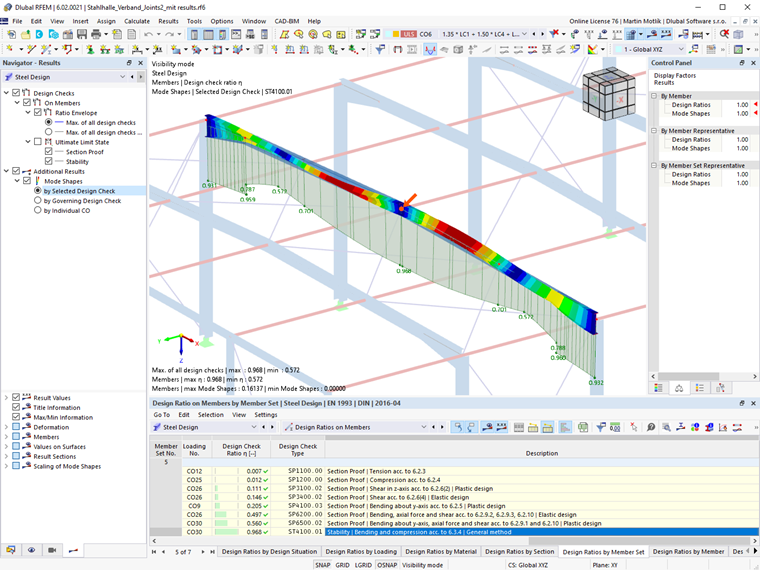

Si se utiliza el Método de valores propios para determinar el momento crítico M_cr o el factor de carga crítico α_crit para el cálculo de pandeo lateral, la deformada del modo correspondiente también está disponible gráficamente como resultado.

Las deformadas de los modos se pueden representar con referencia a diferentes criterios:

• Según el cálculo seleccionado

La deformada del modo se muestra específicamente para el cálculo que está seleccionado en la tabla de resultados. En este caso, el cálculo se refiere siempre a una barra o un conjunto de barras. En la ventana de trabajo se muestra la deformada del modo de este objeto para la situación de carga utilizada en el cálculo concreto. Esta opción es adecuada para la verificación específica de un cálculo determinado.

• Según el cálculo determinante

Para todos los objetos, se muestran las deformadas de los modos que son determinantes para el cálculo de estabilidad respectivo. Por lo tanto, en el gráfico se representan varias deformadas de modos una al lado de la otra, aunque estas ocurran de forma independiente o puedan basarse en diferentes situaciones de carga. Esta opción es especialmente adecuada en combinación con Visibilidades para la documentación de los resultados, cuando se representan respectivamente las deformadas de los modos de los objetos visibles.

• Según CC individual

Para todos los objetos, se muestran las deformadas de los modos que son válidas para una combinación de cargas específica, independientemente de si esta CC es determinante para el cálculo. Ajuste la combinación de cargas a través de la lista de cargas en la barra de herramientas. Esta opción es adecuada para la comprobación de plausibilidad de las condiciones de contorno y los apoyos en nudo definidos.

Escalado de las deformadas de los modos

En la sección inferior del Navegador, puede seleccionar cómo se deben escalar los valores numéricos adimensionales de las deformadas de los modos a la longitud de referencia 1. Este método también se conoce como "normalización".

• |u| = 1

El valor del vector de la deformada del modo se escala a 1. Para ello, se considera la flecha total máxima |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Este enfoque considera el vector propio completo, incluyendo las componentes de giro. Se busca el máximo como referencia y esta componente se establece en 1.
