Další výsledky na prutech

Kategorie navigátoru Další výsledky na prutech umožňuje graficky zobrazit vlastní tvary prutů a sad prutů. V tabulkách se vlastní tvary nezobrazují.

Další výsledky prutů - vlastní tvary

Vlastní tvary

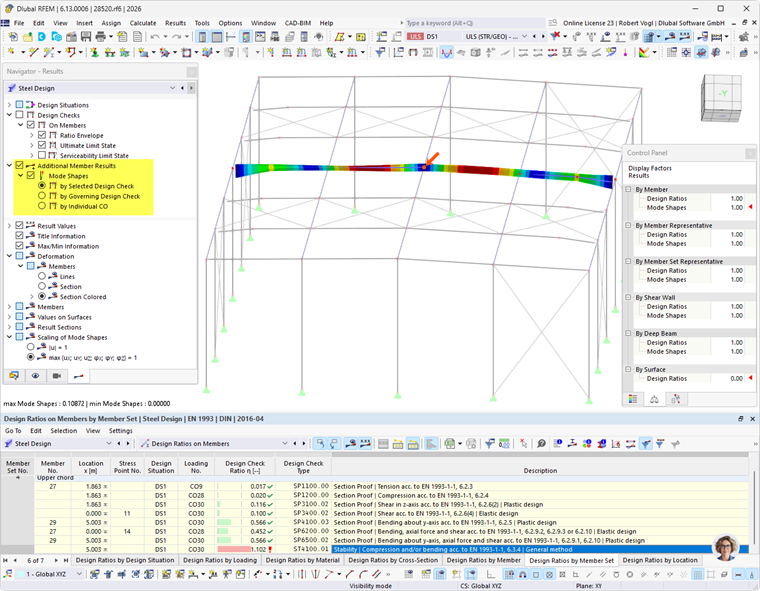

Pokud se pro posouzení na klopení použije Metoda vlastních čísel ke stanovení kritického momentu M_cr nebo kritického součinitele zatížení α_crit, je jako výsledek graficky k dispozici také příslušný vlastní tvar.

Vlastní tvary lze zobrazit podle různých kritérií:

• Podle vybraného posouzení

Vlastní tvar se zobrazí speciálně pro posouzení, které je vybráno v tabulce výsledků. Posouzení se v tomto případě vždy vztahuje na jeden prut nebo sadu prutů. V pracovním okně se zobrazí vlastní tvar tohoto objektu pro zatěžovací situaci použitou v konkrétním posouzení. Tato možnost je vhodná pro cílenou kontrolu určitého posouzení.

• Podle rozhodujícího posouzení

Pro všechny objekty se zobrazí vlastní tvary, které jsou vždy rozhodující pro posouzení stability. V grafice se tak zobrazí několik vlastních tvarů vedle sebe, ačkoli se vyskytují nezávisle na sobě nebo mohou vycházet z různých zatěžovacích situací. Tato možnost je vhodná zejména ve spojení s Viditelnostmi pro dokumentaci výsledků, pokud se zobrazí vlastní tvary viditelných objektů.

• Podle individuální KZ

Pro všechny objekty se zobrazí vlastní tvary, které platí pro určitou kombinaci zatížení – bez ohledu na to, zda je tato KZ pro posouzení rozhodující. Kombinaci zatížení nastavte pomocí seznamu zatížení v panelu nástrojů. Tato možnost je vhodná pro kontrolu plausibility stanovených okrajových podmínek a uzlových podpor.

Měřítko vlastních tvarů

V dolní části navigátoru můžete vybrat, jak se mají bezrozměrné číselné hodnoty vlastních tvarů škálovat na referenční délku 1. Tato metoda se také označuje jako "normování".

• |u| = 1

Hodnota vektoru vlastního tvaru se škáluje na 1. Přitom se uvažuje maximální celkové posunutí |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Tento přístup zohledňuje celý vlastní vektor včetně rotačních složek. Vyhledá se maximum jako reference a tato složka se pak nastaví na 1.
