Resultados adicionais de barra

A categoria do Navegador Resultados de barras adicionais permite a representação gráfica dos modos próprios das barras e conjuntos de barras. Os modos próprios não são exibidos nas tabelas.

Resultados adicionais de barras – Modos próprios

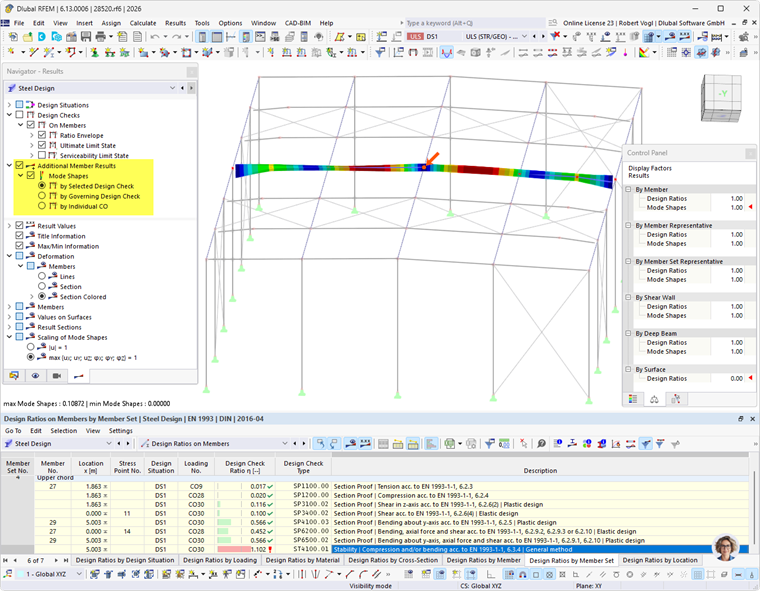

Modos próprios

Se o Eigenwertmethode for utilizado para a verificação de encurvadura lateral por flexão-torção para a determinação do momento crítico M_cr ou do fator de carga crítico α_crit, o modo próprio correspondente também está disponível graficamente como resultado.

Os modos próprios podem ser representados com base em diferentes critérios:

• De acordo com a verificação selecionada

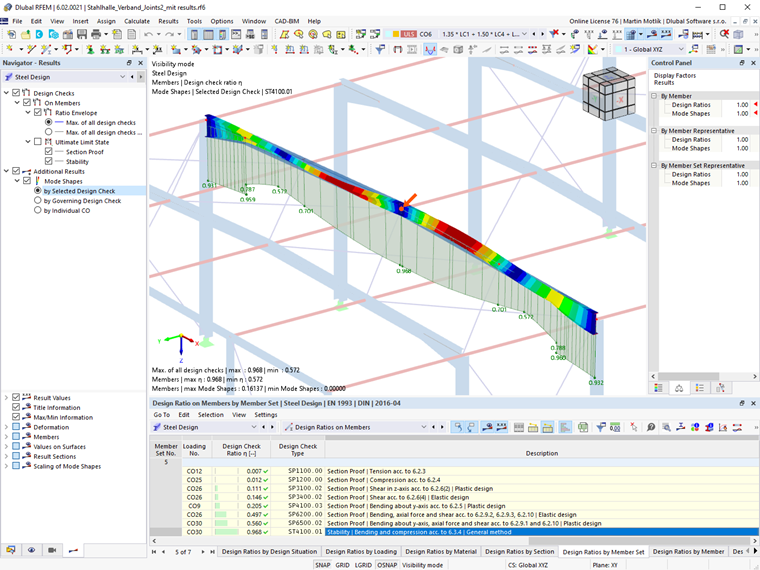

O modo próprio é exibido especificamente para a verificação que está selecionada na tabela de resultados. A verificação refere-se, neste caso, sempre a uma barra ou conjunto de barras. Na janela de trabalho, é representado o modo próprio deste objeto para a situação de carga utilizada na verificação específica. Esta opção é adequada para o controlo direcionado de uma verificação específica.

• De acordo com a verificação determinante

Para todos os objetos, são exibidos os modos próprios que são determinantes para a verificação de estabilidade. No gráfico, são assim representados vários modos próprios lado a lado, embora estes possam ocorrer independentemente uns dos outros ou basear-se em diferentes situações de carga. Esta opção é particularmente adequada em conjunto com as visibilidades para a documentação dos resultados, quando são representados os modos próprios dos objetos visíveis.

• De acordo com a combinação de cargas individual

Para todos os objetos, são exibidos os modos próprios que se aplicam a uma combinação de cargas específica – independentemente de esta combinação de cargas ser determinante para a verificação. Defina a combinação de cargas através da lista de cargas na barra de ferramentas. Esta opção é adequada para a verificação de plausibilidade das condições de fronteira e apoios de nó definidos.

Escalonamento dos modos próprios

Na secção inferior do Navegador, pode selecionar como os valores numéricos adimensionais dos modos próprios devem ser escalonados para o comprimento de referência 1. Este método também é designado como "normalização".

• |u| = 1

O valor do vetor do modo próprio é escalonado para 1. Considera-se o deslocamento total máximo |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Esta abordagem considera o vetor próprio completo, incluindo as componentes de rotação. Procura-se o máximo como referência e esta componente é então definida como 1.
