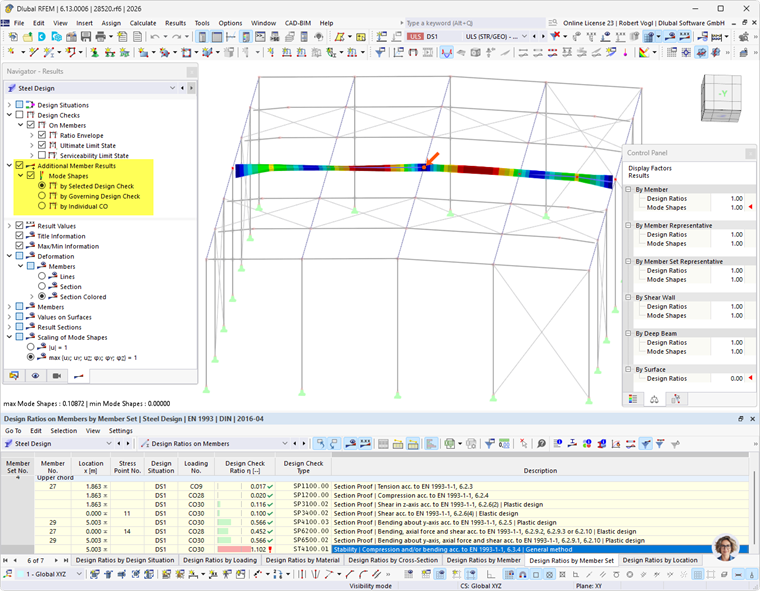

La categoria del navigatore Risultati aggiuntivi sulle aste consente di visualizzare graficamente le deformate modali delle aste e dei set di aste. Le deformate modali non vengono visualizzate nelle tabelle.
Deformate modali
Se per la verifica di stabilità flesso-torsionale si utilizza il degli autovalori M-cr per determinare il momento critico Mcr o il fattore di carico critico αcrit, la deformata modale corrispondente è disponibile come risultato anche graficamente.
Le deformate modali possono essere rappresentate in base a diversi criteri:
- Secondo la verifica selezionata
La deformata modale viene visualizzata specificamente per la verifica selezionata nella tabella dei risultati. In questo caso, la verifica si riferisce sempre a un'asta o a un set di aste. Nella finestra di lavoro, viene rappresentata la deformata modale di questo oggetto per la situazione di carico utilizzata nella verifica concreta. Questa opzione è adatta per il controllo mirato di una verifica specifica.
- Secondo la verifica determinante
Per tutti gli oggetti vengono visualizzate le deformate modali che risultano determinanti per la rispettiva verifica di stabilità. Nel grafico vengono quindi rappresentate diverse deformate modali una accanto all'altra, sebbene queste possano verificarsi indipendentemente l'una dall'altra o basarsi su situazioni di carico diverse. Questa opzione è particolarmente adatta, in combinazione con Visibilità, per la documentazione dei risultati, quando vengono rappresentate le deformate modali degli oggetti visibili.
- Secondo CC individuale
Per tutti gli oggetti vengono visualizzate le deformate modali valide per una determinata combinazione di carico, indipendentemente dal fatto che questa CC sia determinante per la verifica. Impostare la combinazione di carico tramite l'elenco dei carichi nella barra degli strumenti. Questa opzione è adatta per il controllo di plausibilità delle condizioni al contorno e dei vincoli del nodo definiti.
Scalatura delle deformate modali
Nella sezione inferiore del navigatore è possibile selezionare come scalare i valori numerici adimensionali delle deformate modali rispetto alla lunghezza di riferimento 1. Questo metodo è anche chiamato "normalizzazione".
- |u| = 1
Il valore del vettore della deformata modale viene scalato a 1. In questo caso, viene considerato lo spostamento totale massimo |u|.
- max {uX; uY; uZ; φX; φY; φZ} = 1
Questo approccio considera l'intero autovettore, comprese le componenti rotazionali. Si cerca il massimo come riferimento e questa componente viene quindi impostata a 1.
|
uj |
Componente traslazionale (j è la direzione X/Y/Z) |
|
𝜑j |
Componente rotazionale (j è la direzione X/Y/Z) |
