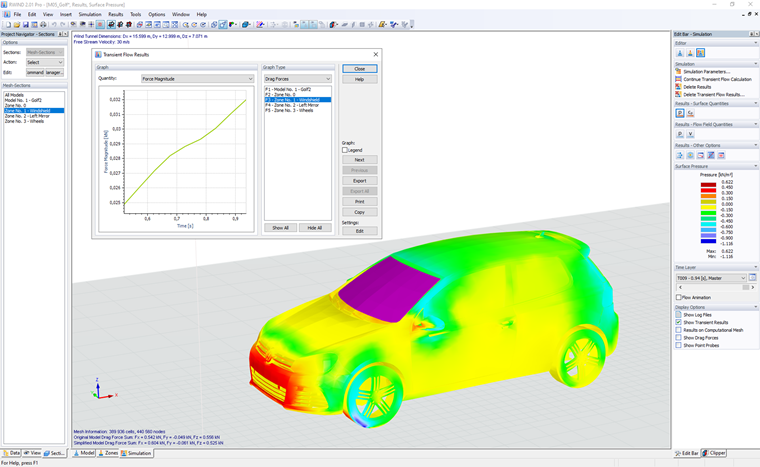

RWIND 3 позволяет изобразить график развития во времени сил сопротивления, действующих на модели или любую из их частей. На графике показаны силы сопротивления для всех сохраненных сечений сетки, которые можно увидеть в панели навигатора «Сечения». Поскольку сечения сетки создаются для всех моделей и зон автоматически, для этих объектов всегда доступны графики с силами сопротивления (если пользователь не выключит автоматическое создание). Однако вы также можете создать пользовательские сечения сетки из любой части сетки исходной или упрощенной модели, а затем отобразить графики с силами сопротивления также для этих участков сетки. Диаграмма позволяет отобразить несколько кривых в соответствии с текущим выбором в поле списка в диалоговом окне с графиком.
