Данные графики показывают изменение во времени величин (давление, скорость и коэффициент Cp ) в точках данного зонда. Зонды разделены на три группы в соответствии с типом сетки, на которой расположены ее точки: сетка «Поле потока», сетка «Исходная модель» и сетка «Упрощенная модель»; подробнее о зондах, см. Раздел Зоны ).
Исключением являются «точечные зонды» на «исходной модели», кривые которых всегда строятся на основе данных нестационарного потока для всей области. Это по техническим причинам, связанным с экстраполяцией давления на исходную модель. У кривых, лежащих на исходной модели, есть еще одна особенность, а именно в случае, когда исходная модель представляет собой плоскую плиту, которая имеет в одной точке два различных результативных значения (например, различное давление на переднюю и заднюю сторону плиты). В таких случаях на графике отображаются две различные кривые, обозначенные специальным суффиксом: «Спереди» и «Сзади», см. Mesh Section в Разделах глав.

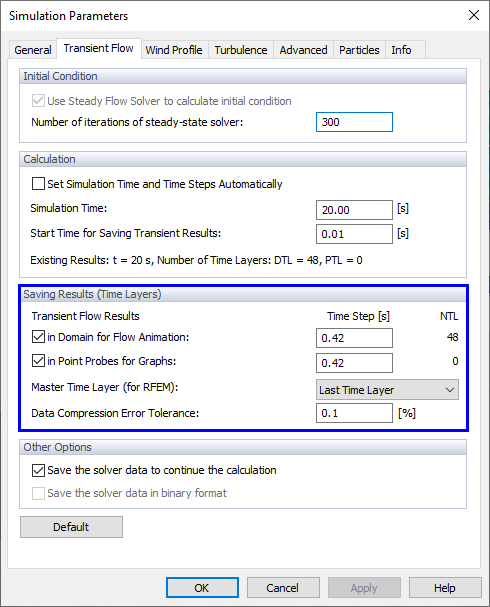

Подводя итог, можно перед расчетом задать в требуемом месте точечных зондов) и активировать сохранение данных для графиков в Параметры моделирования, то после расчета переходных реакций можно отобразить кривые для выбранного точечного зонда в заданном слое времени, как показано в изображение ниже.
Названия кривых на графике соответствуют нумерации точек зонда, которую можно изобразить графически согласно рисунку ниже.
