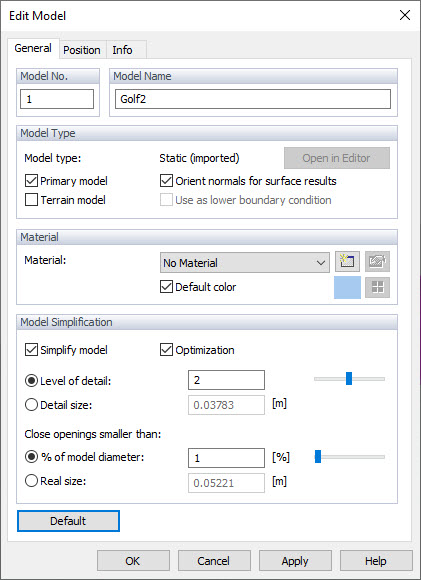

Название модели
У импортированных моделей в поле ввода отображается название «Модель RFEM/RSTAB». Можно ввести любое описание для характеристики модели.
Тип модели
Как правило, модель конструкции, импортированная из RFEM 6 или RSTAB 9, представляет собой «основную модель». Он включает в себя все объекты приложения RFEM/RSTAB, в которых должен учитываться ветер, например, поверхности, балки, тела и отверстия. Каждый проект должен иметь только одну первичную модель.
В дополнение к основной модели, проект RWIND 3 может включать в себя другие модели, влияющие на поток вокруг основной модели. На практике эти «вторичные модели» представляют собой, например, окружающие здания или местность. Такие модели можно импортировать из внешних файлов (* .stl) или задать в модели RFEM 6 или RSTAB 9 с помощью моделей CAD/BIM (см. раздел Настройки сетки). Если вы импортировали вторичную модель, то ее можно расположить с помощью операций перетаскивания или повернуть с помощью диалогового окна или графического манипулятора (см.главу "Изменить объекты").

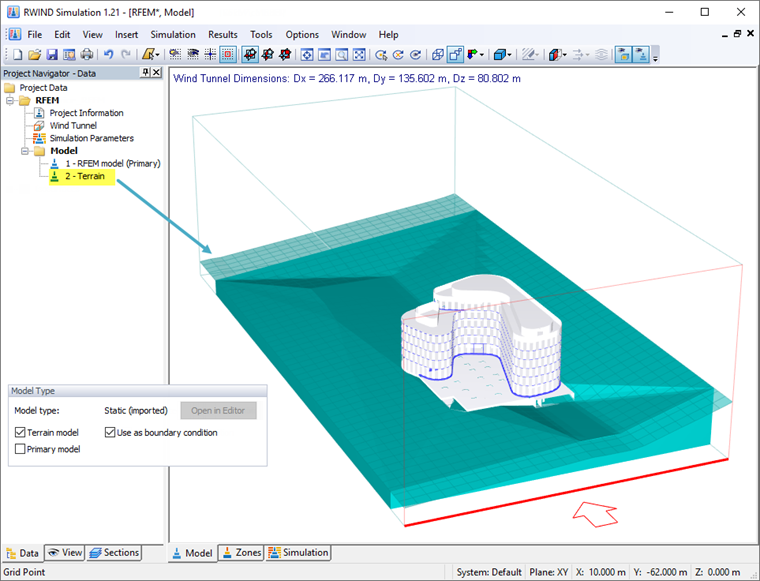

«Модель рельефа местности» - это особый тип второстепенной модели, которая отличается от других моделей по двум причинам:
- Его можно использовать в качестве граничного условия, то есть нижней границы расчетной области.
- Силы сопротивления не рассчитаны для этой модели.
Если проект содержит несколько моделей, то «Сумма сил сопротивления», отображаемая в легенде рабочего окна (см. Раздел Сумма сил сопротивления), представляет собой сумму сил, приложенных ко всем моделям, кроме рельеф местности. Силу сопротивления каждой отдельной модели можно найти на вкладке «Информация» в диалоговом окне «Изменить модель», который относится к данной модели (см.главу Информация).
Возможность отключить автоматическую ориентацию сетки для отображения результатов используется для правильного отображения результатов на исходной модели. По умолчанию выполняется автоматическая ориентация треугольников, чтобы унифицировать случайную ориентацию треугольников и избежать проблем с отображением и неправильной интерпретацией результатов. Тем не менее, в некоторых случаях ориентация треугольников исходной модели может быть правильной и лучше, чем автоматическая ориентация, для этих случаев можно отключить автоматическую ориентацию.
Шероховатость материала и поверхности
В данном разделе описано назначение материала всей модели или отдельных ее частей. Материал имеет шероховатость поверхности, которая влияет на окружающее поле потока. Эти свойства описаны в разделе Материалы.
Упрощение модели

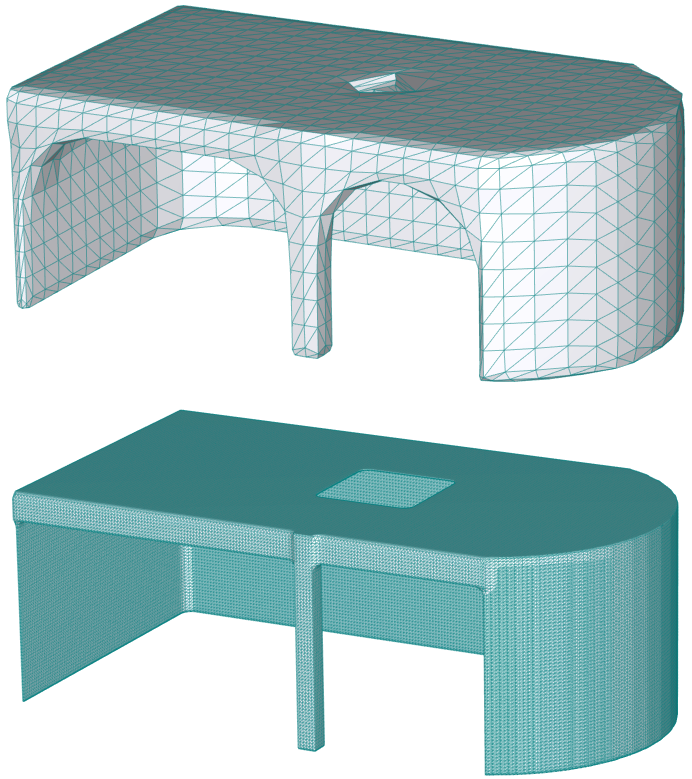

Функция «Упростить модель» установлена по умолчанию. This means that small corrections of the RFEM 6 or RSTAB 9 model required, for example, at boundaries or corners are done automatically by RWIND 3 (see Chapter Computational Mesh and Model Simplification).You can control the "Level of detail" of this simplification by specific levels. Используйте ползунок для настройки от 0 (очень грубое моделирование деталей с широкой сеткой) до 4 (много деталей с очень мелкой сеткой).
Значение по умолчанию 2 представляет собой хороший компромисс между упрощением модели и скоростью расчета. Щелчок
для просмотра и проверки упрощенной модели на основе нового уровня детализации.
Для справки, «Подробный» размер сетки показан в поле ввода ниже.
Сетка автоматически удаляется вокруг модели, подверженной ветровому потоку, который помогает
более высокая эффективность расчета.
Высокие уровни детализации могут создавать как чрезвычайно мелкие, так и очень большие сетки. Затем мы рекомендуем применить к сетке «Оптимизацию», при которой будет сохранена ее форма.

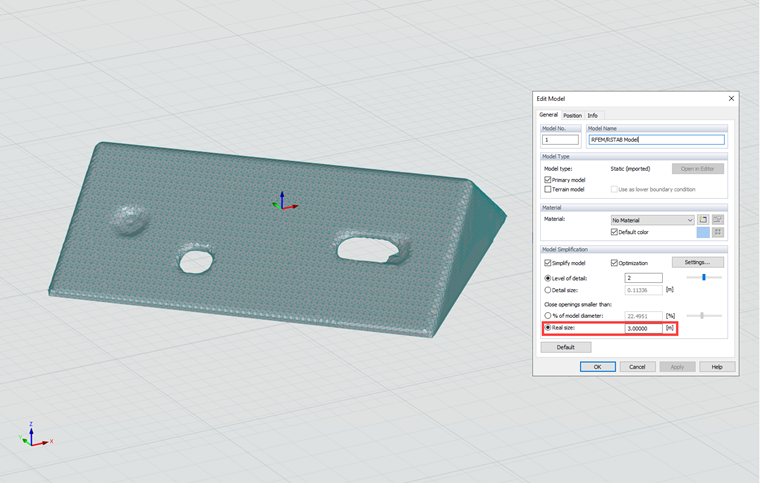

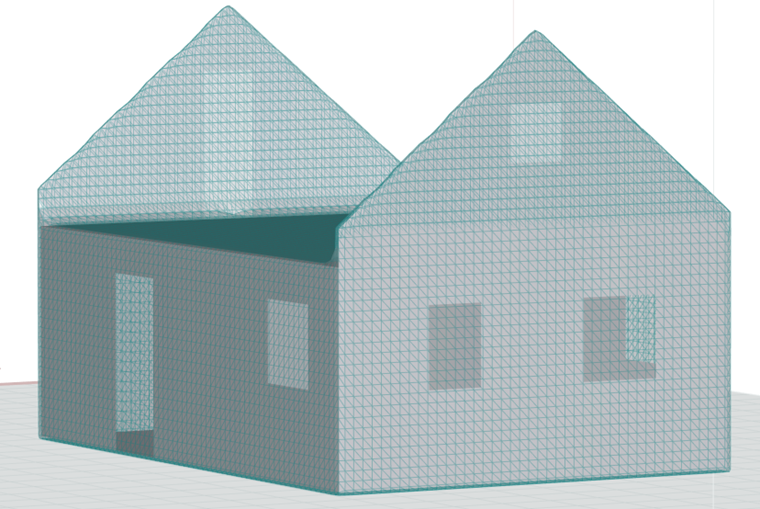

Опция «Закрыть отверстия меньше, чем» позволяет определить, как будут обрабатываться отверстия в модели. предустановлено 0%. Это означает, что в расчете учитываются все отверстия или зазоры. Уровень закрытия отверстий можно изменить в процентах или установить в качестве абсолютной величины. Таким образом можно пренебречь небольшими отверстиями и упростить модель. Кроме того, с помощью данной функции можно легко заполнить оконные или дверные проемы, которые в реальной модели закрыты.
Если модель балки представляет собой конструктивную модель каркаса, поверхности которого (обшивка или кровельное покрытие) не включены в модель явным образом, то эти поверхности также не содержатся в импортированной модели RWIND. Вследствие того ветровая нагрузка будет применяться только к стержням, а не к поверхностям, лежащим между ними. Функция «Закрыть отверстия» в данном случае не подходит для замены поверхностей: На узлах КЭ будут созданы нагрузки, которые нельзя экспортировать в модель балки RFEM. В каркасной конструкции они бы отсутствовали.
Поскольку автоматическое определение отверстий является сложной топологической задачей, может потребоваться ручная настройка отверстий.
Однако, проблемы с закрытием отверстий теперь можно решить двумя способами:
- Закройте неподходящие отверстия уже при создании модели - например, со специальными поверхностями в RFEM 6.

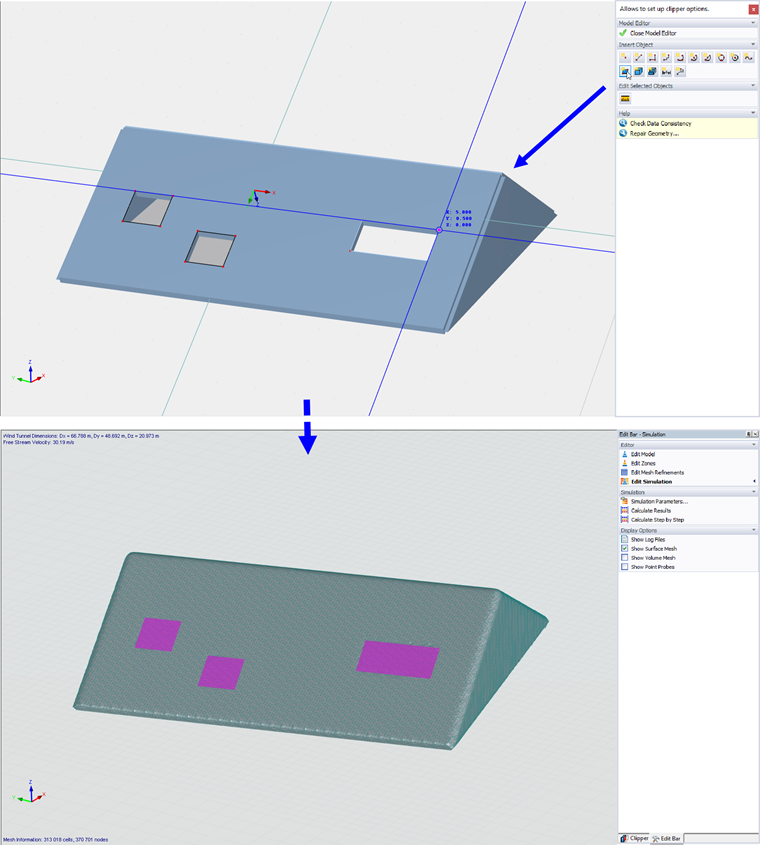

- Holes can be additionally closed manually in RWIND 3;Pro by creating another secondary model in the model editor, see the image below, for more information about editable models see Chapter Editable Model. Эта модель должна содержать поверхности, перекрывающие ненужные отверстия. После вставки этой модели в проект, вы можете объединить ее с исходной (основной) моделью, смотри Раздел Объединение моделей.
