Запуск расчёта
В программе RWIND 3 вы можете начать расчёт с помощью следующих опций:
- Выберите Запуск расчёта в меню "Симуляция".
- Выберите Рассчитать результаты в панели редактирования.

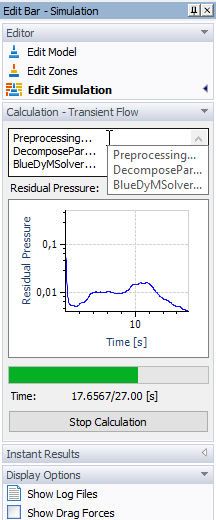

Вы можете следить за ходом генерации сетки и расчёта в панели.
Симуляция итеративно определяет "остаточное давление" до тех пор, пока не выполнится критерий сходимости или не будет достигнуто максимальное количество итераций. Эти пределы контролируются настройками "Параметры симуляции" (см. Главу Устойчивый поток).
В RWIND 3 Pro, симуляция расчёта в нестационарном режиме выполняет расчёт послойно до конечного времени в соответствии с параметрами расчёта; см. Главу Нестационарный поток.
Остановка расчёта
Вы можете в любой момент прервать симуляцию, нажав на кнопку
, например, чтобы получить результаты при определённом остаточном давлении или при отсутствии сходимости. Тогда результаты будут созданы для текущей итерации (т.е. следующей итерации после прерывания) и будут доступны для оценки.

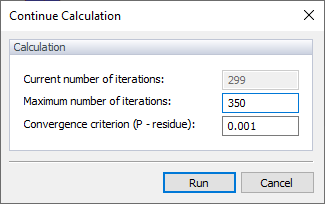

Чтобы продолжить расчёт, нажмите "Продолжить расчёт устойчивого потока" в панели. Эта функция также доступна, когда симуляция выполнена нормально. В диалоговом окне Продолжение расчёта вы можете задать новый лимит количества итераций и/или критерий сходимости.
Это означает, что вы можете прервать расчёт в любое время, просмотрев промежуточные результаты и продолжив симуляцию при необходимости. Вы также можете увеличить количество максимальных итераций, если расчёт был завершён без достижения указанного остаточного значения. Обратите внимание, что функция "Продолжение расчёта" недоступна после закрытия проекта.
Если функция
не завершает расчёт в течение 30 секунд, текст кнопки изменяется на
. Вы можете использовать эту кнопку для прерывания симуляции. Функция "Отменить расчёт" также доступна в меню "Симуляция". Она немедленно завершает все текущие процессы расчёта и удаляет временные файлы. Результаты не будут доступны.

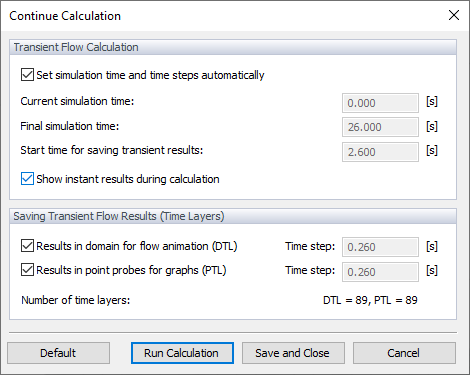

В версии RWIND 3Pro доступно диалоговое окно Продолжение расчёта в нестационарном режиме. В разделе "Расчёт в нестационарном режиме" можно установить целевое время симуляции как "Конечное время симуляции" и время начала сохранения результатов.
Следующая часть содержит настройки для сохранения результатов в нестационарном режиме (временные слои). Здесь можно задать сохранение результатов для анимации потока и проб точек; в обоих случаях устанавливается временной шаг, в котором должны сохраняться результаты.
Показать лог-файлы

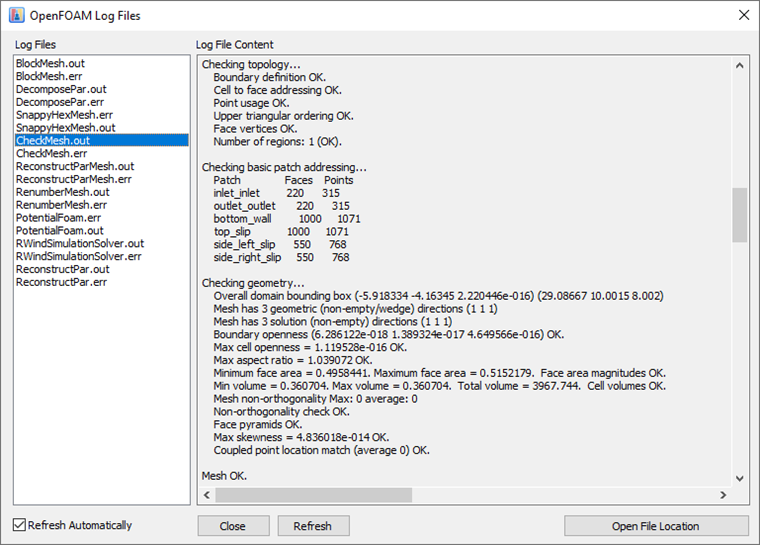

Все шаги расчёта записываются в лог-файл. Чтобы открыть этот файл, нажмите опцию "Показать лог-файлы", которая доступна в Опциях отображения панели или в меню "Симуляция". Появится диалоговое окно Лог-файлов, где вы можете проверить детали каждого шага расчёта. Если расчёт выполняется, содержимое диалога и лог-файлы обновляются постоянно.
Нажатие на кнопку
открывает "Проводник файлов Windows". Показан рабочий каталог, где находятся лог-файлы.
Примечания
Время расчёта во многом зависит от глобальной "Плотности сетки" (см. Главу Параметры симуляции) и "Уровня детализации", установленного для упрощённой модели (см. Главу Редактирование модели).

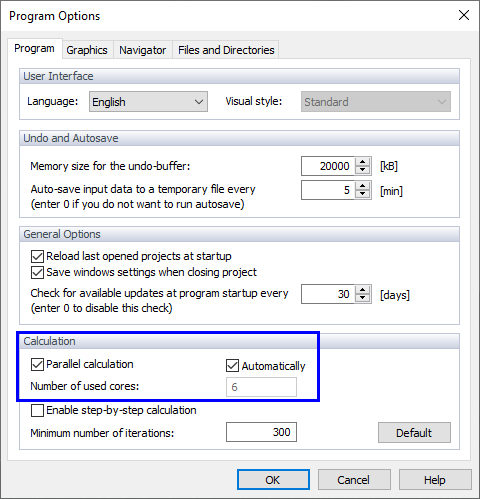

Для эффективного и быстрого расчёта RWIND применяет параллельный подход, оптимально используя ядра вашего компьютера. Вы можете проверить настройки расчёта в диалоговом окне "Опции программы", доступном через меню "Опции".
Прерывание и продолжение расчёта
Текущие расчёты в режиме устойчивого потока и нестационарного потока можно прервать, просмотреть текущие результаты, а затем продолжить расчёт. Результаты расчёта устойчивого потока могут быть использованы для продолжения как устойчивого, так и нестационарного расчётов.
Пошаговый расчёт
Для продвинутых пользователей, привыкших работать непосредственно с OpenFOAM, в "Опциях программы" - "Программа" есть возможность выполнять расчёт пошагово. Этот режим останавливает расчёт после каждого действия процесса расчёта (параллелизация, разбиение на сетку, решение). После остановки вы можете проверить лог-файлы и при необходимости редактировать файлы OpenFOAM в рабочем каталоге RWIND. Это позволяет контролировать OpenFOAM с широчайшим набором функций, недоступных в RWIND. RWIND может использоваться только как препроцессор и постпроцессор. Чтобы продолжить расчёт, нажмите "Рассчитать следующий шаг" в панели редактирования - Симуляция.
Обратите внимание, что для анализов OpenFOAM "вне" RWIND поддержка команды RWIND недоступна.
