Файлы моделей, созданные программой RWIND 3, называются "Проектами". Менеджер проектов помогает вам организовать все проекты.
Чтобы открыть "Менеджер проектов", выберите Менеджер проектов в меню Файл или используйте кнопку
на панели инструментов.
"Менеджер проектов" состоит из двух вкладок, в которых управляются "Группы проектов" и содержащиеся в них "Проекты".
Группы проектов
Первая вкладка перечисляет все группы проектов, созданные установкой (Демо), приложениями Dlubal (RFEM 6 / RSTAB 9) или вами. Вы можете видеть "Описание" и "Путь" каждой группы проектов. Текущая группа проектов выделена. Чтобы изменить группу проектов, дважды щелкните по соответствующей строке.
Используйте кнопку

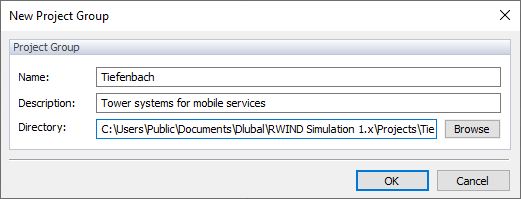

для создания новой группы проектов. Затем укажите "Имя", "Описание" и "Директория" группы проектов в диалоговом окне (см. изображение Новая группа проектов).
Проекты
Текущая группа проектов установлена по умолчанию. Вы можете выбрать другую группу проектов в списке, если хотите управлять новым проектом в другой папке. Все проекты в текущей группе проектов перечислены в таблице. Вы можете видеть их имена, описания, существующие результаты, размеры и даты изменений. Чтобы изменить порядок отображения, нажмите на соответствующий заголовок таблицы.
В нижней части Менеджера проектов вы увидите предварительный просмотр выбранного проекта и его детали.
Чтобы открыть проект, дважды щелкните его в списке. Вы также можете выбрать его и использовать кнопку
.
Используйте кнопку

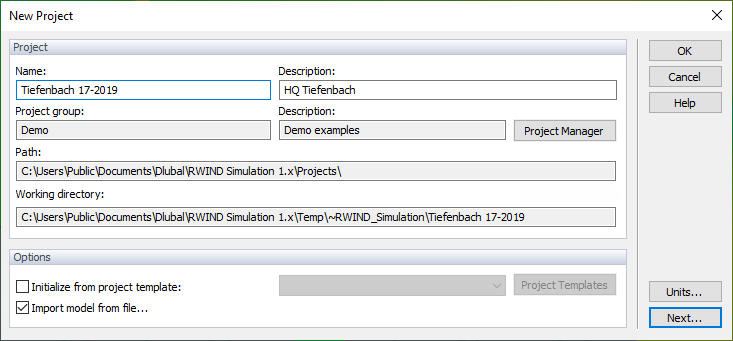

для создания нового проекта. Затем укажите "Имя" и "Описание" проекта в диалоговом окне (см. изображение Новый проект).
Текущая группа проектов установлена по умолчанию.
Опция "Импортировать модель из файла" позволяет импортировать данные через интерфейс. Если вы хотите создать модель самостоятельно, снимите этот флажок.
Нажмите

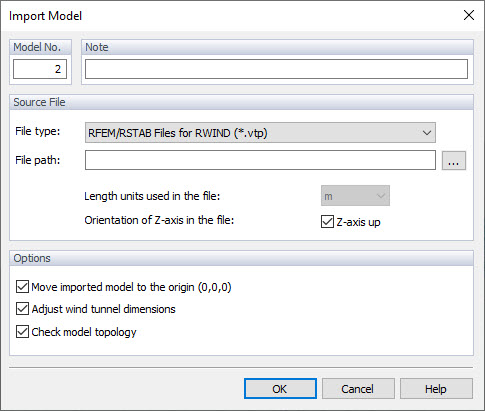

для открытия диалогового окна "Импортировать модель". Оно появляется, когда модель должна быть импортирована.
Укажите "Тип файла". В настоящее время поддерживаются данные RFEM 6 / RSTAB 9 (формат файла *.vtp), файлы стереолитографии (*.stl), файлы Wavefront OBJ (*.obj) и файлы индустрии "Фундаментальные классы" версии 2x3.
Установите "Путь к файлу" и "Единицы длины". Убедитесь, что "Ось Z" соответствует настройкам в RFEM 6 или RSTAB 9.
В области "Параметры" вы можете решить, будет ли модель перемещена к началу координат, и автоматически будут ли настроены размеры аэродинамической трубы.
Нажмите
для импорта файла модели.
Если модель должна быть создана в RWIND 3 (вместо импорта из файла), нажатие
в диалоговом окне Новый проект откроет следующее диалоговое окно.
Вы можете задать размеры аэродинамической трубы с помощью шести параметров. Размеры по осям X, Y и Z относятся к началу координат. Убедитесь, что аэродинамическая труба достаточно велика вокруг модели, особенно в области позади неё.
"Нижнее граничное условие", примененное к нижней поверхности аэродинамической трубы, по умолчанию настроено как гладкая поверхность. Шероховатость поверхности дна трубы можно контролировать с помощью опции "Поверхность с зоной и результатами (v=0)". При выборе автоматически генерируется зона "Пол трубы", которой можно присвоить материал с определенной шероховатостью. Когда вы выбираете параметр "Скольжение" из списка, влияние дна трубы деактивируется. Вы можете анализировать тогда отдельные части здания — например, вершину башни — без определения всего объекта.
Рекомендуется настроить сетку рабочей плоскости в соответствии с размером аэродинамической трубы.
Нажмите
для создания нового проекта и начала работы.
