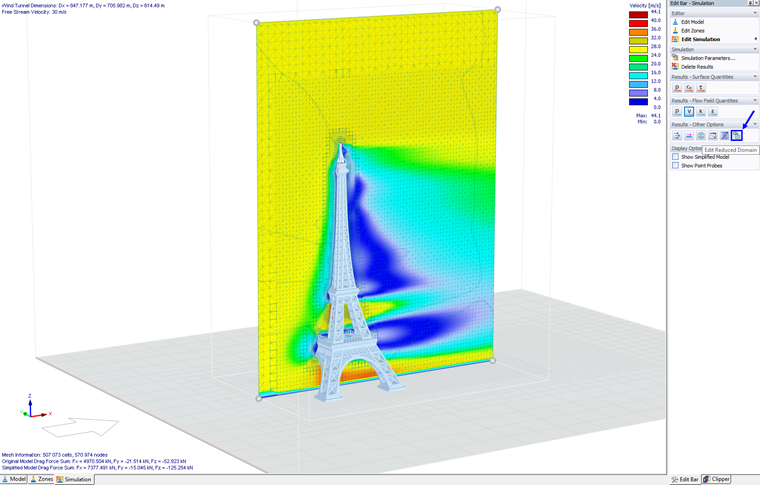

У больших моделей может быть трудно графически оценить результаты, связанные с конкретными местами. Опция «Показать уменьшенную область» позволяет просмотреть результаты ограниченной области в аэродинамической трубе. Активируйте эту функцию на панели «Параметры изображения», где вы также можете получить доступ к настройкам.
Данная опция доступна для всех типов результатов, кроме давления на поверхность. Вы можете использовать его, чтобы ограничить графический вывод соответствующими частями модели.

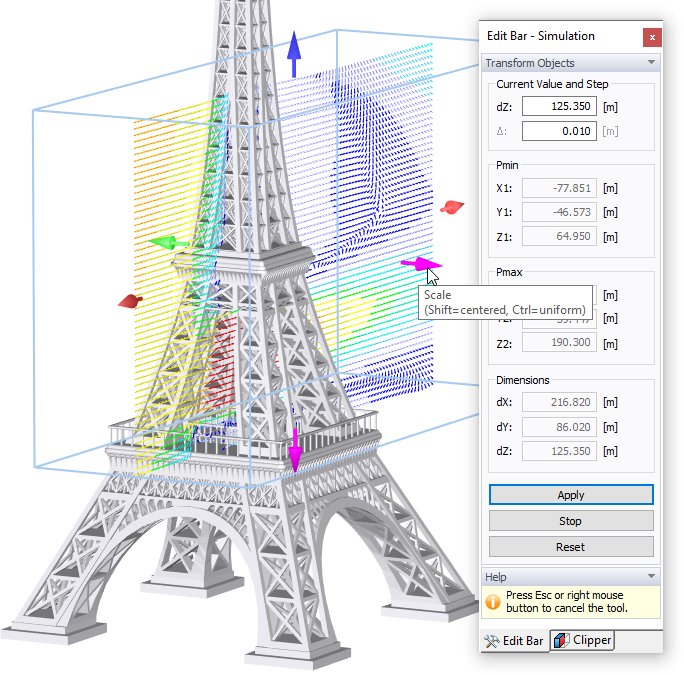

Чтобы настроить размер поля уменьшенной области, выберите возможность «Изменить уменьшенную область»,
на панели «Результаты». Все размеры затем можно изменить на панели с соответствующими опциями. В качестве альтернативы, можно использовать стрелки, отображаемые в поле домена, для изменения его размера. Функциональность соответствует функциям, описанным в Разделе Аэродинамическая труба: Удерживая клавишу «Shift» при перемещении стрелки, поле изменяется симметрично в соответствующем направлении. Удерживая клавишу [Ctrl], вы можете равномерно увеличивать или уменьшать область во всех трех направлениях.
