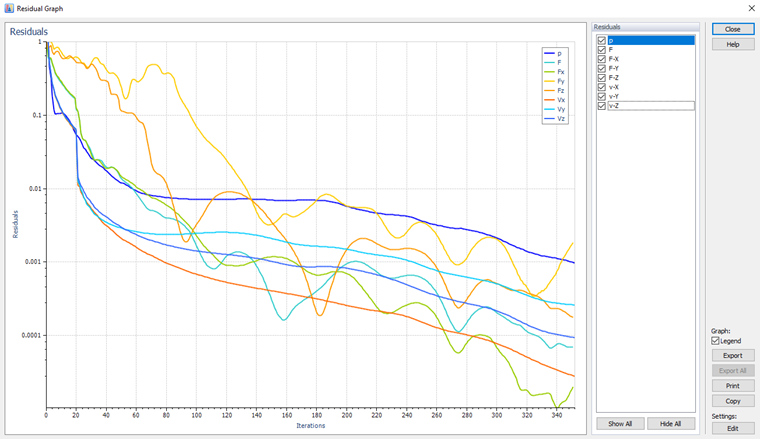

Во время расчёта отображается диаграмма остаточных величин (см. изображение Diagram of Iterations and Residuals ). Это логарифмическая диаграмма, которая также доступна для просмотра после расчёта.
График иллюстрирует изменение величины остаточных величин в процессе итерационной симуляции. Начиная с начального значения остаточной величины, симуляция уточняет остатки с каждой итерацией, стремясь уменьшить дисбаланс остатка в конечном объёме. Чем ниже становятся остаточные величины, тем точнее будет решение. Симуляция завершается, когда достигнуто условие сходимости или максимальное количество итераций (обратите внимание, что всегда проводится не менее 300 итераций). Таким образом, остаточные величины представляют собой важный инструмент для оценки сходимости симуляции.

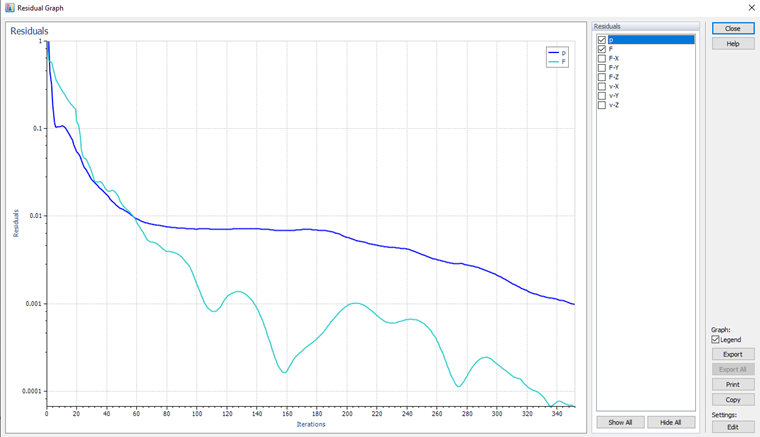

Графики остаточных величин для мониторинга сходимости численного решения были дополнены дополнительными величинами, а именно компонентами силы Fx, Fy, Fz, действующими на основную модель, и компонентами скорости Vx, Vy, Vz.
@image055059@
Вы можете управлять итерационным расчётом с помощью настроек в диалоговом окне "Параметры симуляции" (см. Главу Simulation Parameters).
Для изменения размера окна "График остатков и итераций" перемещайте рамки окна соответствующим образом.
Используйте кнопку
, чтобы распечатать диаграмму. Появится диалоговое окно "Печать Windows", где вы можете указать принтер и его настройки.
При нажатии кнопки
откроется диалоговое окно "Настройки графика". Там вы можете например настроить оформление "Кривых".
@image029541@
Если диаграмма "Остаточные величины" выявляет проблемы с сходимостью, вам следует пересмотреть Simulation Parameters (плотность сетки, критерий сходимости) и Wind Tunnel. Для последнего размер по умолчанию установлен как можно меньше для получения коротких времён расчёта. Если длина в направлении X слишком мала (особенно область за объектом), могут возникнуть эффекты расхождения и, таким образом, колеблющиеся значения остаточного давления. В этом случае увеличьте длину аэродинамической трубы соответственно. Для более подробной информации см. Главу Troubleshooting. В специфических случаях, однако, колеблющиеся результаты корректны, если они находятся в постоянной полосе без увеличения. Этот эффект иллюстрируется в симуляции модели цилиндра на YouTube и объясняется в FAQ 4731.
