Этот объект содержит набор из одной или нескольких точек, произвольно расположенных в трехмерном пространстве. Эти точки затем можно использовать для различных целей – например, в качестве источника текущих частиц при расчете переходного потока, в качестве точек для генерации линий тока и так далее. Новое облако точек можно создать графически или с помощью диалогового окна, как показано на изображении Новое облако точек.

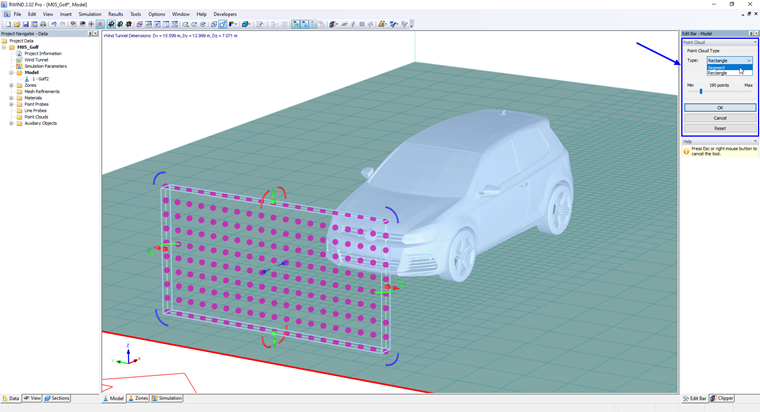

Графические инструменты для создания этого объекта позволяют генерировать точки в виде прямоугольной или круговой сетки и легко размещать их в нужном месте, как показано на изображении Новое облако точек графически.
В разделе "Облако точек" на "Панели редактирования" можно определить тип "Облака точек": Прямоугольное или сегментное. Вы можете перемещать или поворачивать объект "Облако точек" в рабочем окне; более подробную информацию о манипуляциях с моделью можно найти в Главе Манипуляции с моделью. В этом разделе вы также можете установить количество точек, составляющих облако точек.

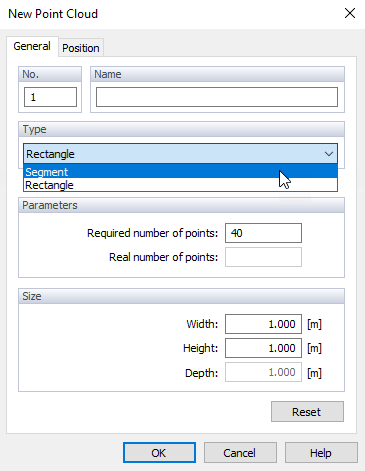

Второй вариант — создать Новое облако точек через диалоговое окно.

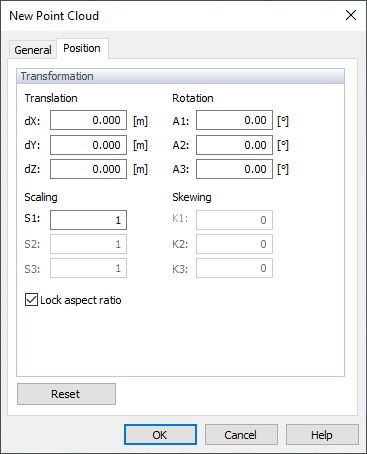

Здесь, помимо тех же настроек типа и количества точек, устанавливается также размер "облака точек". На второй вкладке Позиция предусмотрена ручная настройка положения "Облака точек" в рабочем пространстве и "Масштаб" объекта.

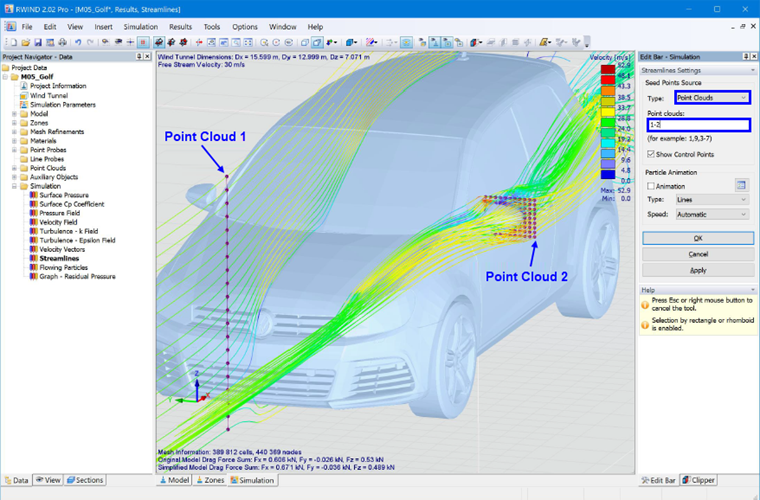

"Облако точек" можно использовать в качестве источника для "Текущих частиц" или для генерации "Линий тока", результаты можно увидеть на изображении Результаты облака точек.
