Применение RFEM/RSTAB

В RFEM 6 или RSTAB 9 вы можете запустить расчет в диалоговом окне «Нагрузочные случаи и сочетания». Выберите вкладку Нагрузочные случаи и откройте подвкладку Ветровая симуляция (см. рисунок Диалоговое окно "Нагрузочные случаи и сочетания" ). Когда вы нажимаете кнопку в области «Настройки», открывается программа RWIND. Там вы можете проверить параметры моделирования, такие как упрощенная модель, аэродинамическая труба и т. д. Если все настройки заданы правильно, вы можете начать расчет, как описано в главе Calculation.

Кнопку также можно найти в меню «Рассчитать», либо вы можете добавить значок в свое меню или на панель инструментов, как показано на следующем рисунке Open RWIND.

Открыть параметры RWIND

По завершении расчета вам нужно решить, закрыть RWIND и вернуться в RFEM/RSTAB или продолжить анализ результатов в программе RWIND.

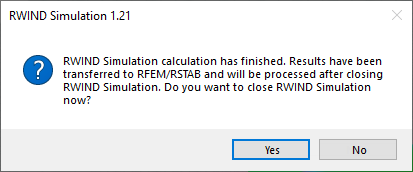

Сообщение RWIND после расчета

Чтобы начать расчет без открытия RWIND, используйте одну из функций или .

Рассчитать все

Когда вы нажимаете кнопку , запускается «тихий» расчет всех нагрузочных случаев в RWIND в фоновом режиме. Для каждого нагрузочного случая ход моделирования отображается в окне «Ход расчета».

Ход расчёта

Результаты в итоге передаются в RFEM/RSTAB, и панель RWIND закрывается.

Если вы хотите выполнить моделирование только для определенных объектов вашей модели, выберите ненужные объекты, активируйте для них «Специальные настройки ветровой симуляции» в параметрах и на вкладке «Параметры ветровой симуляции» установите флажок «Исключить из аэродинамической трубы». Затем нажмите , чтобы запустить расчет.

Рассчитать

Когда вы нажимаете кнопку , для моделирования учитывается только выбранный в списке «Список» нагрузочный случай. RWIND либо выполняет «тихий» расчет, либо открывает интерфейс RWIND в зависимости от выбранной на вкладке «Настройки» опции (см. главу Mesh Settings - Wind Simulation). В тихом режиме ход моделирования отображается в окне.
