Диаграмма вдоль линии

Функция «Граф вдоль линии» позволяет определить линию на модели или в плоскости среза и, таким образом, создать диаграмму результатов в разрезе вдоль линии. Например, модель «M05_Golf» в группе проектов «Demo» включает в себя несколько линейных образцов для определения результатов поля потока модели легкового автомобиля.

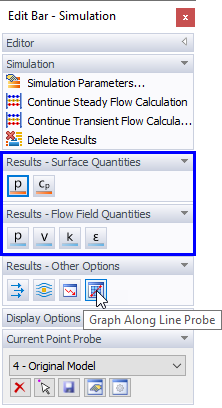

Для создания линейного графика используйте кнопку «Диаграмма вдоль линии-пробы». Значок графика вдоль линии зонда который доступен в разделе Результаты. Обратите внимание, что эта функция применима только к величинам поверхности и поля потока.

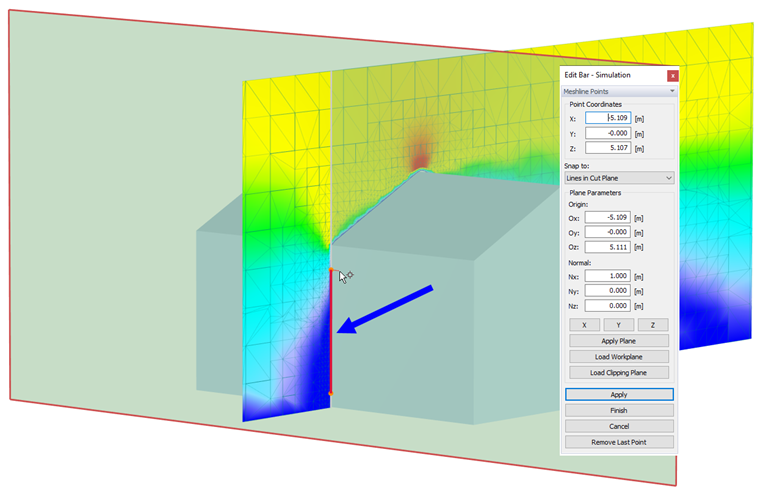

После активации функции, можно с помощью щелчка мыши выбрать соответствующие точки линии (или полилинии). Координаты точек отображаются на панели, которая имеет для этого специальный вид. Здесь вы также можете изменить, например, фиксацию объектов. После выбора двух (или более) точек линии, нажмите Кнопка «Готово» .

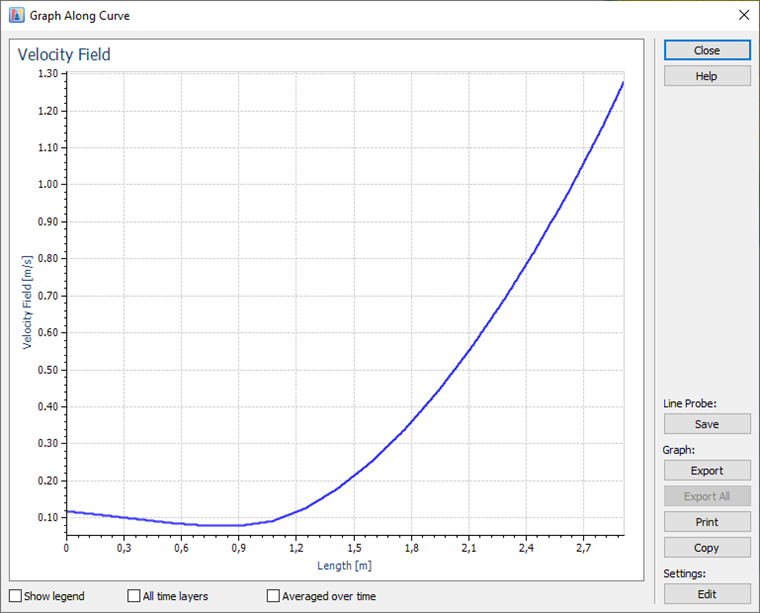

Появится диалоговое окно «Диаграмма вдоль кривой».

Чтобы задать эту диаграмму как Новый линейный зонд, используйте Кнопка «Сохранить» кнопка. Появится другое диалоговое окно, где можно ввести «Наименование» зонда и проверить координаты каждой точки.

Опции в разделе «Сетка источника данных» определяют, к какому типу сетки относятся зонды. "Линейные" зонды относятся к сетке конечного объема либо поля потока (для величин поля потока), либо упрощенной модели (для величин поверхностей), смотри Раздел Зонды.

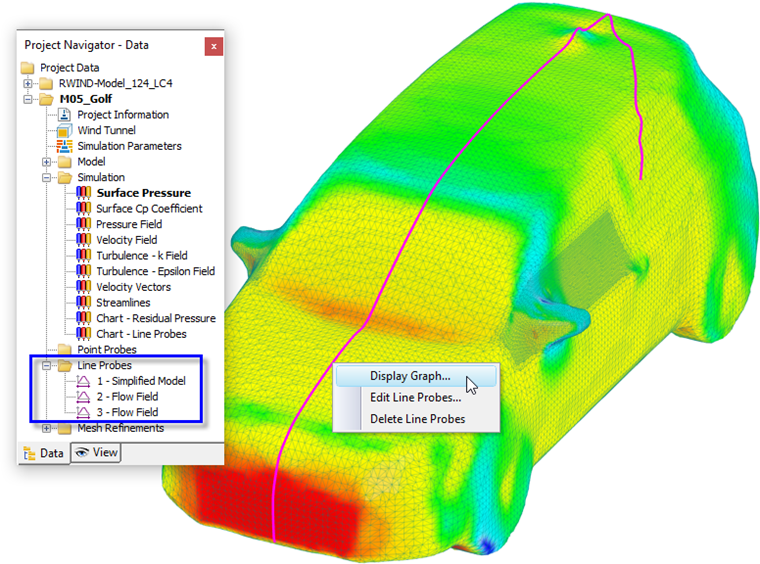

Все пользовательские линейные образцы перечислены в навигаторе «Данные». Используйте контекстное меню линейного зонда, которое доступно как в навигаторе, так и в графике, для отображения диаграммы, а также для изменения или удаления элемента.

Результаты каждого линейного зонда сохраняются в точках вдоль линии. Обратите внимание, что они не будут использоваться для документации результатов в протоколе результатов RFEM 6 или RSTAB 9.

Передние и обратные значения вдоль кривых

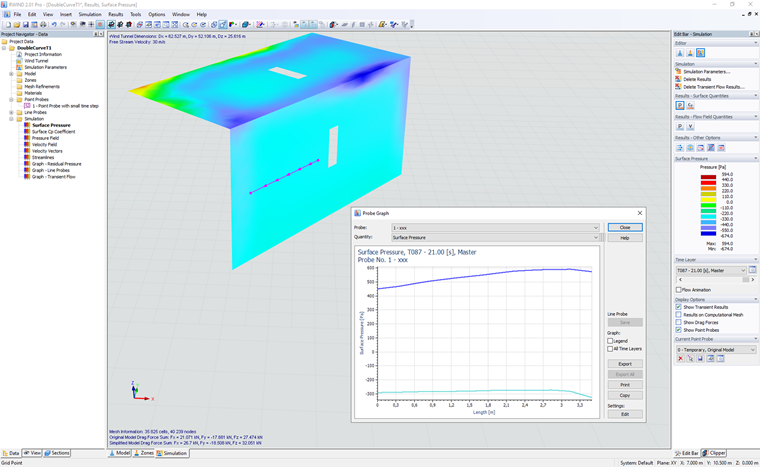

Существует возможность изобразить распределение величин вдоль кривых или линейных образцов, размещенных на исходной модели. Ранее это было невозможно (RWIND 1.x) из-за риска двойных значений (спереди и сзади) в некоторых моделях (например, на тонкой вертикальной пластине нулевой толщины). Эта проблема была решена в таких случаях путем отображения на графике двух кривых, одной для значений на передней стороне, а другой для значений на задней стороне модели. Более подробную информацию о значениях спереди и сзади вы найдете в следующем разделе Сечения, информация о сечении сетки .

Проблемы с определением линейного образца

Здесь есть некоторые проблемы с правильным определением линейных образцов.

Совет

Если линейный образец задан во время графического ввода только по 2 точкам (A,B), то его проекция на модель выполняется таким образом, чтобы сегмент AB был внутренне разделен на N вспомогательных точек и каждая проецируется в ближайшую точку модели. Однако в некоторых случаях это может привести к нежелательным результатам. Решением является использование большего количества задающих точек линейного зонда при его графическом вводе.#iмаг@053934#

Совет

Для моделей, содержащих поверхности с нулевой толщиной, часто необходимо автоматически ориентировать треугольники, задающие форму модели. Однако автоматическая ориентация треугольников не всегда оптимальна, и наоборот, исходная ориентация треугольников может быть более подходящей. Поэтому мы рекомендуем отключить автоматическую ориентацию треугольников при возникновении проблем с линейными зондами. Для проверки ориентации треугольников можно использовать инструмент «Инспектор сеток».#iмаг@053935#
